可移动径向伸缩带式输送设备结构

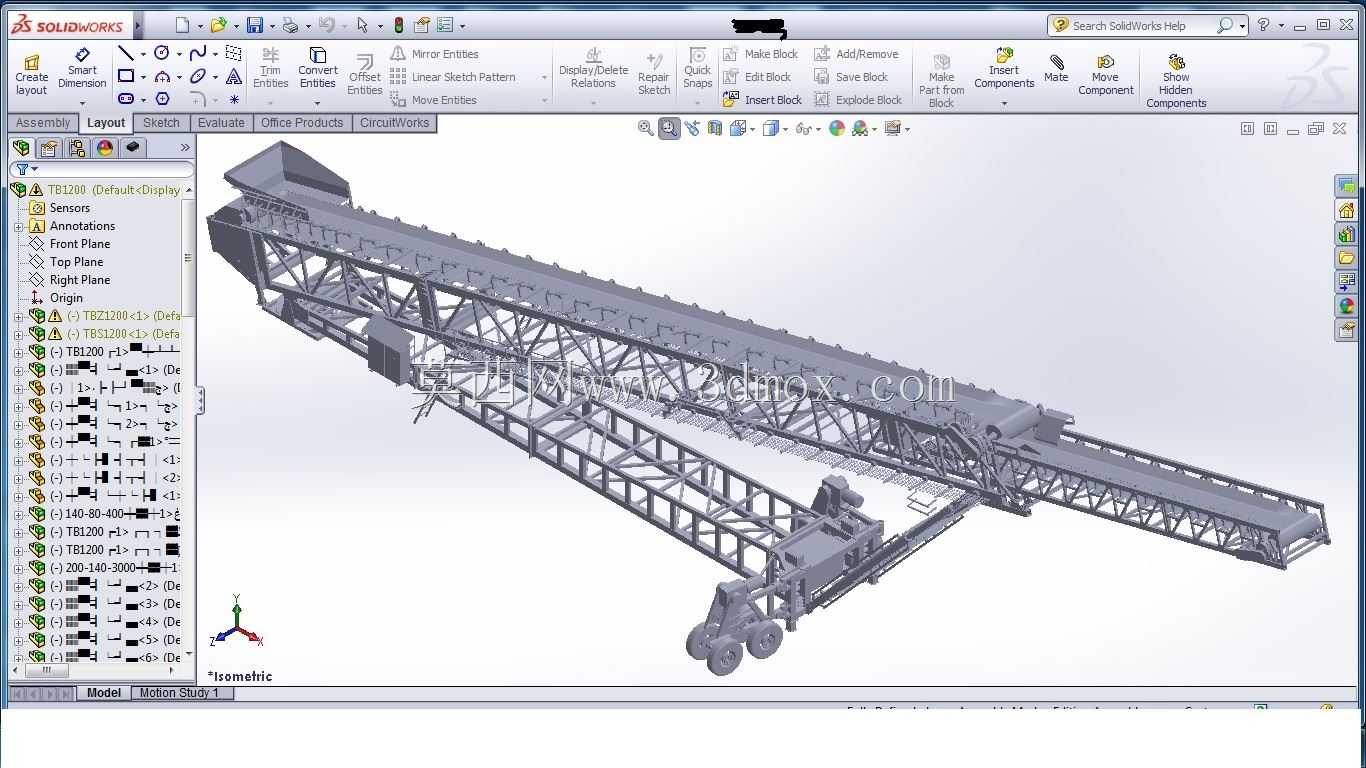

　　在散料转运的作业场景里，这类径向带式输送设备常被布置在堆料场、港口散货泊位、矿山中转料场这类需要灵活调整落料点的区域，和固定长度的带式输送机不同，它不需要反复拆装移位就能覆盖扇形范围内的堆料、取料作业，能减少辅助设备的调度频次，降低物料二次转运的成本。从结构设计逻辑来看，整套设备采用桁架式主梁作为承载主体，这种空间桁架结构用型钢焊接成型，相比同跨度的实腹梁结构，自重能降低四成左右，同时抗扭、抗弯的刚性完全能满足长距离带式输送的载荷要求，主梁的分段连接位置采用铰制孔螺栓定位，现场拼装时不需要配钻加工，能缩短现场安装的周期。设备的走行部分采用轮式底盘设计，底盘上集成了驱动单元和转向机构，能沿着预设的轨道或者硬化场地做径向移动，

　　同时主梁的伸缩段嵌套在固定段内部，通过内置的牵引机构带动伸缩段沿主梁长度方向滑移，调整整机的输送距离，伸缩段的托辊组采用槽型布置，槽角设置为35度，能减少散料在输送过程中的撒漏，尤其是输送粒径在300mm以下的煤炭、矿石、砂石这类散料时，物料的堆积截面更稳定，不会因为设备小幅移动出现物料滑落的情况。设计时需要重点考虑安装边界的约束，整机完全收缩状态下的长度要满足场内转运的道路转弯半径要求，完全伸出状态下的悬臂端下挠度要控制在跨度的1/500以内，避免输送带跑偏；输送带的张紧装置布置在主梁的尾部，采用螺旋张紧配合重锤缓冲的结构，能抵消设备启停、伸缩动作时输送带的张力波动，防止输送带打滑。在实际作业过程中，这类设备可以和前端的给料机、

　　后端的堆取料机配合，当料堆需要向径向拓展时，不需要调整主输送线的位置，只需要操作该设备的走行和伸缩机构，就能把物料输送到指定的落料点，相比传统的固定输送机配装载机转堆的作业模式，能减少装载机的作业量，降低场内的尾气排放和路面损耗。设备的头部卸料位置设置了可调式导流挡板，能根据物料的粒径和含水率调整挡板角度，减少卸料时的物料扬尘和偏载；中部的托辊组每隔10组设置一组自动纠偏托辊，能在输送带出现小幅跑偏时自动校正，减少人工调整的频次。走行轮组的轮压经过核算，在满载荷状态下对硬化地面的压强不超过0.2MPa，普通的C30混凝土硬化场地就能满足承载要求，不需要额外做特殊的地基处理，适合在临时中转料场快速部署。设计建模过程中，

　　桁架的杆件连接节点采用相贯线切割的焊接结构，所有的焊缝高度都按照杆件的壁厚做匹配设计，避免应力集中；驱动滚筒的表面采用菱形橡胶包胶，能增加滚筒和输送带之间的摩擦力，即使在雨天输送含水率较高的物料，也不会出现打滑丢转的情况。设备的供电采用拖缆或者滑触线的形式，随设备的走行动作同步收放线缆，避免线缆被碾压破损；两侧设置的安全护栏和检修走道，能满足日常巡检和托辊更换的作业空间要求，走道的格栅板采用防滑设计，即使在有物料洒落的情况下也能保证检修人员的行走安全。
