V型槽2040铝型材配套钻孔定位导向工装

　　在工业铝型材框架搭建、非标自动化设备基座组装的现场作业环节，20系列V型槽铝型材的端面及侧孔加工精度，一直是影响后续型材拼接垂直度、滑动组件运行顺畅度的核心因素。常规手电钻作业缺乏定位基准时，极易出现孔位偏斜、同轴度超差、孔距偏移等问题，直接导致后续紧固件无法正常装配，甚至需要整根型材报废返工，尤其在小批量定制设备的现场改装场景中，这类问题往往会大幅拉长装配周期，增加现场调试的人力成本。这款针对2040规格V型槽铝型材设计的钻孔导向工装，正是为解决现场无大型数控钻床条件下的精准钻孔需求开发，可直接卡合在对应规格铝型材的V型槽基准面上，无需额外划线定位，即可为钻头提供稳定的垂直导向，大幅降低手工钻孔的精度偏差。

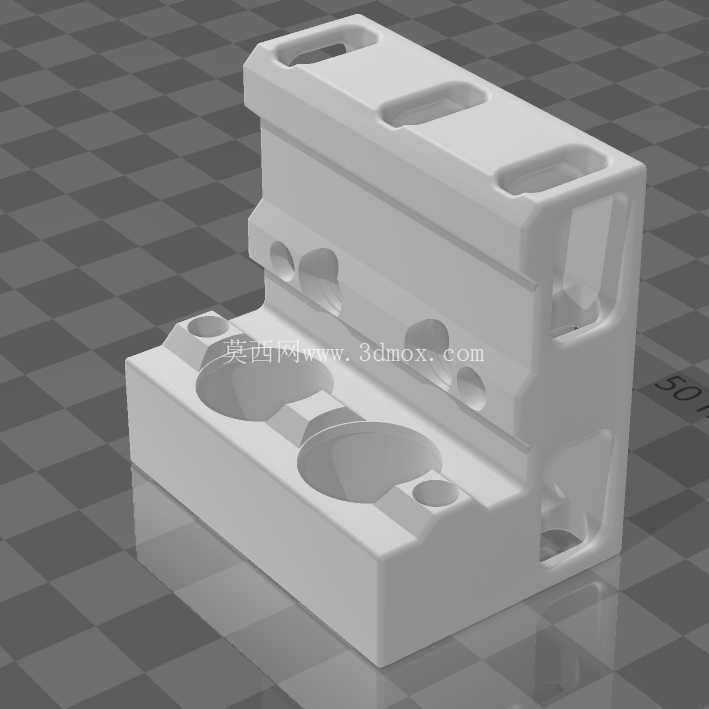

　　从结构设计逻辑来看，工装整体采用分体式阶梯卡位结构，下部的卡位凸台完全匹配2040V型槽铝型材的槽口轮廓与槽深尺寸，安装时可直接沿型材长度方向滑入指定位置，卡位间隙控制在合理的滑动配合区间，既保证工装可沿型材顺畅滑动调整孔位，又不会出现横向晃动导致的导向偏差。上部的导向孔组按照铝型材常用的装配孔位排布设计，区分中心孔与主孔两类导向位，分别适配不同规格的滚珠轴承安装需求，中心孔导向位匹配小规格滚珠轴承的安装孔径，主孔导向位适配大规格滚珠轴承的安装孔径，每类孔位的排布间距完全对应铝型材标准连接件的安装孔距，无需反复测量划线即可保证孔位的位置度符合装配要求。

　　导向孔内部预留了轴承安装位，压入对应规格的滚珠轴承后，钻头可穿过轴承内孔进行作业，轴承的高精度内孔可有效约束钻头的径向摆动，避免钻孔过程中钻头跑偏打斜，同时轴承的耐磨特性可大幅延长工装的使用寿命，避免反复钻孔导致导向孔磨损扩大，影响后续钻孔精度。考虑到不同加工场景的公差需求，工装设计了两种公差版本，常规版本针对SLA工艺加工特性设置了适配的装配公差，可满足绝大多数常规装配场景的精度要求，针对需要宽松配合的现场改装场景，也可调整公差参数，适配不同加工工艺、不同批次铝型材的尺寸偏差，保证工装与型材卡合的适配性。工装整体采用一体化结构设计，无多余的活动零部件，现场使用时无需复杂组装，只需卡入对应铝型材的V型槽即可开始作业，单人即可完成操作，尤其适合设备现场改装、小批量框架试制、户外无加工设备场景下的铝型材钻孔作业。从安装边界来看，工装卡位部分的外形尺寸完全贴合2040铝型材的截面轮廓，卡合后不会超出型材的外轮廓边界，在多根型材并排拼接的位置也可正常使用，不会与相邻型材产生干涉；导向孔的垂直高度经过优化，既保证足够的导向长度约束钻头垂直度，又不会因为高度过高导致钻头需要额外加长，普通规格的麻花钻即可正常使用。

　　在实际应用场景中，这类钻孔导向工装可覆盖自动化设备框架搭建、3D打印机型材框架改装、流水线铝型材支架制作、小型非标设备现场装配等多个场景，相比传统的划线打样冲钻孔方式，可将孔位位置度偏差控制在极小范围内，钻孔垂直度可满足精密装配的要求，大幅降低铝型材装配的返工率，同时无需依赖大型台式钻床或数控加工设备，仅用普通手电钻即可完成高精度孔位加工，极大降低了现场加工作业的门槛。工装的导向孔位排布还考虑了铝型材拼接时的常用连接孔位需求，对应T型螺母、角码连接件的安装孔位设置导向位置，钻完的孔位可直接适配标准紧固件安装，无需二次扩孔或修整。针对铝型材V型槽的滑动特性，工装卡位部分的接触面做了适配的轮廓处理，卡入后可沿V型槽顺畅滑动调整位置，调整到目标孔位后可通过临时固定件锁紧，避免钻孔过程中工装移位，进一步保证钻孔位置的准确性。
