HDC1080与CCS811组合式气体传感模块

　　既可以直接插装在面包板做原型验证，也能通过排针焊接在主控载板上实现永久固定，基板对角位置开设两个直径3.2mm的安装圆孔，孔位中心距匹配通用传感模块安装标准，可通过M3铜柱或螺丝直接固定在设备壳体内部的安装柱上，不需要额外设计定制固定支架，大幅降低终端设备的结构适配成本。模块上的元件排布做了充分的气路与热干扰规避设计：HDC1080温湿度芯片布置在基板边缘远离排针焊接区的位置，避免焊接余热、排针传导的主控板热量影响温湿度采集精度；CCS811气体传感单元的透气窗口正对基板外侧，没有被周边阻容元件遮挡，保证环境空气能够顺畅扩散到传感元件的检测面，减少响应滞后问题；周边的滤波电容、限流电阻全部采用0805封装的贴片元件，在室内空气质量监测、工业环境VOC浓度巡检、智能家居新风系统联动、车载空气净化触发控制这类场景里，单一参数的传感元件往往无法满足多维度环境判定需求，温湿度与挥发性有机化合物浓度的同步采集，是多数环境感知类设备的基础配置要求。这款集成HDC1080与CCS811两颗核心传感芯片的模块，在设计之初就瞄准了小体积嵌入式集成的需求，没有采用分体式元件排布的方案，而是将温湿度传感单元、气体检测单元、必要的无源滤波器件全部整合在一块紫色FR-4基板上，省去了终端设备开发者单独选型、分别布线、校准匹配的繁琐流程。从结构设计来看，基板采用标准2.54mm间距排针引出接口，单侧排布8根直插排针，另一侧预留4根排针焊接位，

　　贴装高度低于两颗核心传感芯片的本体高度，不会遮挡气路，也不会在安装时和周边结构件产生干涉。实际应用中，这款模块可以直接输出校准后的温湿度数值、eCO2浓度、TVOC浓度三类核心数据，不需要开发者额外做信号调理与算法校准，模块本身的硬件设计已经完成了电源滤波、I2C通讯上拉、芯片使能引脚的默认电平配置，只要给对应引脚供上3.3V直流电源，接上I2C通讯总线就能和主流主控芯片实现数据交互。从安装边界来看，模块整体最大厚度不超过8mm，包含直插排针的总高度为16mm，基板外形尺寸控制在20mm*30mm的范围内，在狭小的设备腔体内部也能找到合适的安装位置，不会和电源模块、主控板、显示单元等其他部件产生空间冲突。

　　考虑到工业现场应用的抗干扰需求，基板的布线做了电源与信号的分层处理，数字通讯线路远离传感芯片的模拟采集前端，减少电源纹波、空间电磁干扰对采集精度的影响，模块的工作温度范围覆盖-20℃到60℃，适配多数民用、工业级室内环境监测场景的使用要求，不需要额外增加恒温、隔热防护结构就能稳定运行。在新风系统的应用场景里，这款模块可以同时采集室内温湿度与VOC浓度数据，主控系统根据采集结果自动切换新风档位、调整温湿度补偿策略，比单一气体传感器的判定逻辑更精准，避免因为温湿度变化导致的气体浓度误判；在便携式空气质量检测设备中，小体积的模块设计可以节省设备内部空间，让设备整体做得更轻便，适合巡检人员随身携带使用；在智能家居的空气净化器、

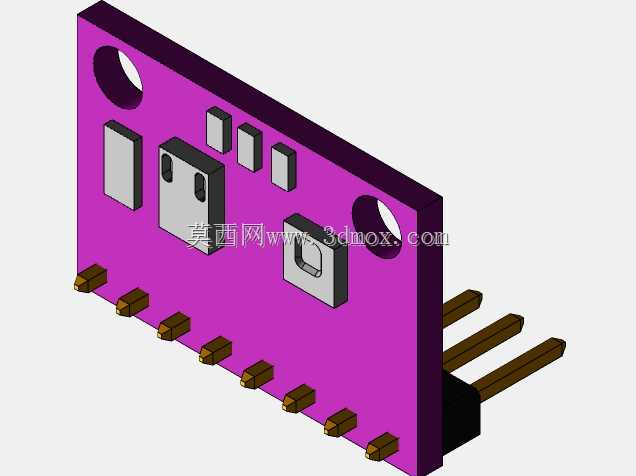

　　空调内置检测单元中，标准化的排针接口可以直接适配现有家电主控板的插装接口，缩短产品的开发验证周期。模块的三维建模过程中，对每一个元件的实际贴装高度、引脚伸出长度、安装孔的倒角尺寸都做了1:1还原，没有做简化处理，结构工程师在做设备腔体设计时，可以直接调用这个模型做干涉检查，不需要再单独测绘模块实物尺寸，也不用担心因为模型尺寸偏差导致后期打样时出现安装卡滞、元件顶壳的问题。建模时特意还原了基板的丝印轮廓、元件的本体外形差异，比如CCS811芯片的金属屏蔽罩外形、HDC1080的开孔封装特征、排针的金属引脚与塑料基座的分层结构，都和实物保持一致，在做整机装配仿真、线束排布规划时，能够更真实地模拟实际装配状态，减少设计迭代次数。
