弯式BNC射频连接接头结构设计

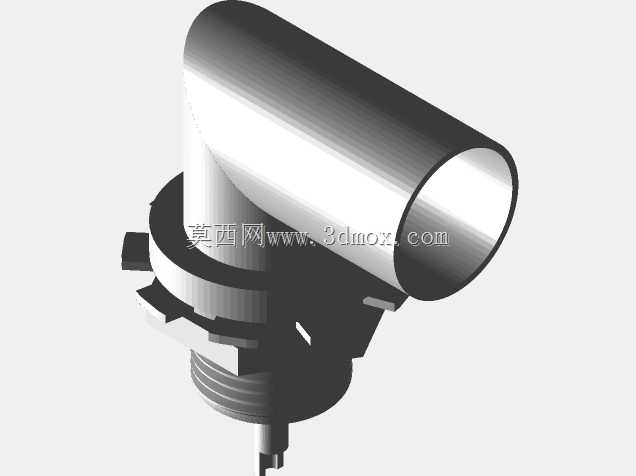

　　在射频测试、通讯设备布线、工业传感信号传输场景里，板端直角出线的连接需求一直存在，常规直式BNC接头在设备面板内侧垂直走线时，往往会占用过多纵深空间，尤其是紧凑型机箱、便携测试仪器内部，布线空间被电源模块、主控板挤压后，直式接头接好线缆后弯折半径不足，长期使用会导致同轴缆线屏蔽层断裂、信号驻波比升高，影响传输稳定性。这款弯式BNC接头的结构设计，正是针对这类空间受限的安装场景优化，将信号传输路径做90度转向，让出线方向平行于设备安装面板，大幅压缩接头安装后的纵深占用尺寸。

　　从结构功能来看，接头前端保留标准BNC接口的卡口锁定结构，和通用公头BNC接头对接时，通过卡销旋入卡槽实现快速锁紧，配合接口内部的绝缘介质层与中心接触针，保证50欧姆阻抗匹配，满足DC到GHz级别的射频信号传输要求，适配常见的同轴缆线压接或焊接装配需求。接头尾部的螺纹安装结构，是针对面板安装场景设计，穿过设备面板的预制安装孔后，通过配套锁紧螺母从面板背侧固定，能保证接头和面板之间的连接强度，避免频繁插拔导致接头松动移位，同时金属外壳整体导通，可实现可靠的电磁屏蔽，减少外界电磁干扰对传输信号的影响，也避免内部信号向外辐射干扰设备内其他电路模块。

　　设计过程中首先要考虑的是内部转弯处的信号连续性，90度转弯的内导体不能出现直角弯折，否则会造成阻抗突变，增大信号反射，因此内导体采用圆弧过渡结构，介质填充层的厚度在转弯段保持均匀，保证整条传输路径的阻抗一致性。外壳的弯角部分采用一体切削加工结构，相比拼接式外壳，接缝更少，屏蔽连续性更好，机械强度也更高，能承受一定的外力拉扯而不出现结构开裂。安装法兰部分的厚度做了针对性加强，因为面板安装后插拔接头时，受力点集中在法兰和螺纹的衔接位置，厚度不足容易出现螺纹滑牙、法兰断裂的问题，适当增加该位置的壁厚，能提升接头的反复插拔寿命。

　　安装边界方面，接头穿面板的螺纹段直径适配行业通用的BNC面板安装开孔尺寸，不需要对现有设备面板的安装孔做二次修改，可直接替换同规格的直式面板安装BNC接头，降低设备改型的设计成本。弯角部分的转弯半径经过优化，既保证内部信号传输的性能要求，也控制了接头平行于面板方向的突出尺寸，不会和面板周边的其他接插件、结构件产生干涉。尾部的线缆连接端尺寸适配常用规格的同轴缆线，压接套的尺寸和标准压接工具匹配，现场装配时不需要定制特殊工装，和常规BNC接头的装配流程一致，降低生产装配的学习成本。

　　在实际设备选型应用中，这类弯式BNC接头常被用在示波器、信号发生器等测试仪器的面板接口，还有工业现场的射频传感信号采集设备、无线通讯设备的天线接口位置，尤其是设备需要贴墙安装、或者内部布线空间紧张的场合，弯式结构能让线缆顺着设备内壁走线，避免线缆过度弯折导致的寿命缩短问题。接头的金属外壳采用镀镍处理，具备基础的防氧化能力，能适应常规工业环境的使用要求，中心接触件采用镀金工艺，降低接触电阻，减少多次插拔后的接触损耗，保证长期使用的信号传输稳定性。
