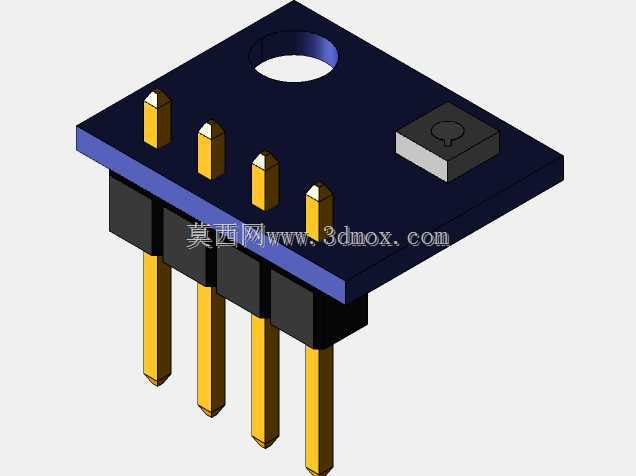

GY-SGP30挥发性有机化合物气体传感模块结构设计

　　在室内空气质量监测、新风系统进气检测、智能家居环境感知、工业现场有限空间VOC初筛这类场景里，小型化气体传感模块的结构适配性往往决定了整机的装配效率与长期运行可靠性，GY-SGP30这类板载式VOC传感模块的三维结构设计，核心就是围绕嵌入式集成的实际需求展开。从实际选型适配的角度看，这类模块的设计首先要平衡传感核心的气路接触空间与板卡安装的紧凑性，模块本体采用矩形PCB基板构型，基板一角预留了标准圆形安装孔，这个孔位的尺寸与位置是按照通用M3螺丝安装规范设定的，既可以配合铜柱在设备内腔做架高固定，避免板底引脚与设备金属壳体接触短路，也能适配面包板、洞洞板的原型验证场景，安装孔边缘做了环形无铜区设计，

　　防止螺丝锁紧时刮伤阻焊层造成电路短路。模块的引脚采用直插式排针布局，四枚排针沿基板短边等距排布，排针的伸出长度分为两段，基板上方的针段长度适配杜邦线直插连接的插拔深度，不会因为针长过短导致接触松动，也不会因为针长过长在紧凑腔体内与其他组件干涉；基板下方的针段长度兼容标准2.54mm间距的排母座、面包板插孔深度，做原型开发时可以直接插装无需额外焊接转接线，做量产集成时也可以直接过波峰焊焊接在主控板上，排针根部的黑色塑胶定位座高度严格控制，既可以在焊接时给引脚提供定位支撑，防止焊锡沿针身上爬造成相邻引脚连锡，也能在插装时提供限位，避免插接过深顶坏基板上的传感芯片。基板上的传感核心芯片采用塑封贴装设计，芯片位置远离排针焊接区，

　　避免焊接时的高温传导到传感核心影响敏感元件的初始精度，芯片周边预留了微小的气隙空间，没有设计遮挡结构，保证环境空气可以自然流通到敏感膜表面，不会因为结构遮挡造成响应滞后。基板的整体厚度采用标准1.6mmFR4板厚设计，边缘做了圆角处理，不会在装配时划伤操作人员的手套或者设备内部的线束，基板表面的阻焊层覆盖均匀，露铜焊盘的尺寸按照行业通用焊接标准设定，无论是手工焊接还是回流焊工艺都能获得可靠的焊接强度。在实际设备集成时，这类模块的安装边界需要注意几个细节：首先是模块正面的传感芯片区域不能被结构件遮挡，至少要预留3mm以上的空气流通空间，不能紧贴设备外壳内壁安装，否则会造成气体交换不畅，检测数值偏差；

　　其次是排针的走线方向要顺着设备内腔的线束走向布置，避免飞线跨接造成的信号干扰；安装孔的固定螺丝不能拧得过紧，防止PCB基板受挤压变形，导致排针虚焊或者传感芯片受应力损坏。从结构设计的思路来看，这个模块没有做多余的外壳包覆，一方面是为了降低整体厚度，适配超薄型的空气质量检测设备、便携式气体检测仪的内部空间需求，另一方面开放式的结构可以让传感核心更快接触到环境中的气体分子，缩短响应时间，对于不需要防水防尘的民用级、工业级非恶劣环境检测场景来说，这种极简的结构设计反而能获得更好的检测表现与更低的装配成本。在做整机结构校核时，需要注意模块的整体高度是排针底部到基板顶面的总高度，选型时要核对设备内腔的净空高度，避免安装后基板顶到上盖；排针的间距是标准2.54mm，和通用的接插件完全兼容，不需要定制转接件，能大幅降低BOM成本与装配复杂度。另外基板上的安装孔中心到相邻排针的距离、到基板边缘的距离都做了冗余设计，即使安装时存在小范围的位置偏差，也不会和周边的其他电路组件产生干涉，对于多板层叠的设备结构来说，这种容错设计能减少装配时的调整工作量。
