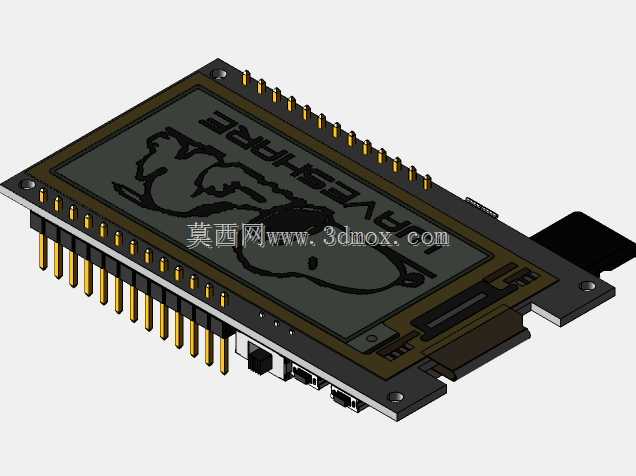

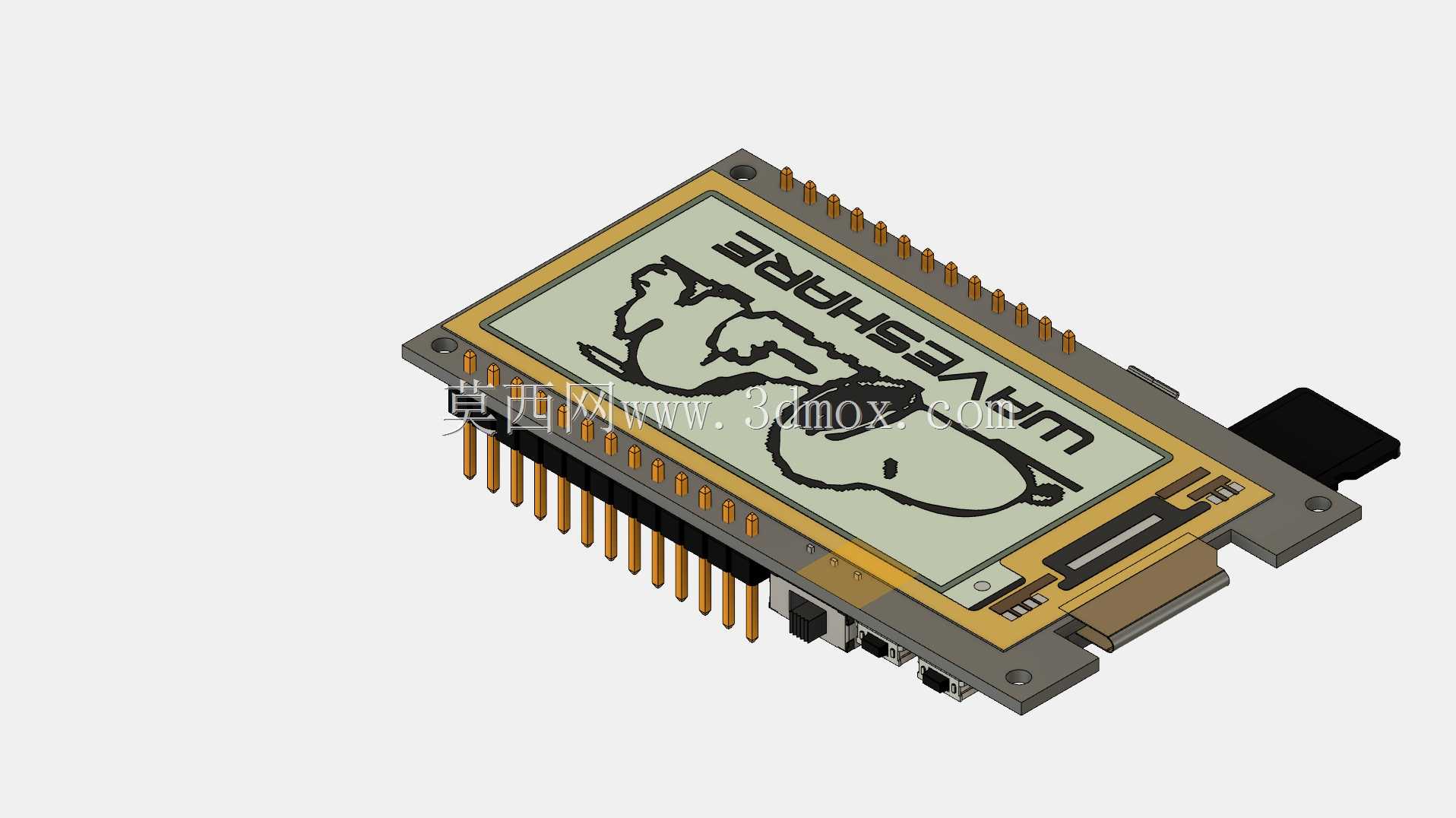

TTGO T5 2.3寸带排针开发板结构设计

　　在嵌入式硬件开发、物联网终端原型搭建的场景里，这类带显示屏的开发板是工程师做方案验证时常用的核心载体，本次呈现的结构设计围绕2.3寸规格的TTGO T5开发板展开，从实际装机、结构适配的角度还原了硬件的装配关系与外形边界。做这类开发板的三维结构设计，首先要考虑的是实际使用中的安装兼容性，排针的排布完全遵循常规2.54mm间距的通用排针规范，两侧排针的引脚伸出长度、板体边缘到排针外侧的距离都做了精准还原，方便工程师在做外壳设计、扩展坞适配的时候直接调用结构数据，不用反复核对实物尺寸。板载的墨水屏区域是结构设计里需要重点关注的部分，屏幕的凸起高度、屏幕边框与PCB板的贴合间隙都做了写实还原，屏幕表面的印刷标识区域也对应了实物的丝印位置，

　　在做面板开窗、屏幕防护结构设计的时候，可以直接参考这个结构的尺寸边界，避免出现屏幕被外壳遮挡、按压到屏幕边缘导致显示异常的问题。板体侧面的接口布局也完全对应实物的位置，包括USB接口、复位按键、扩展接口的位置与突出高度，在做嵌入式安装的时候，这些接口的位置直接决定了外壳开孔的坐标，设计时特意保留了接口周围的装配间隙，模拟实际生产中外壳与板卡之间的公差余量，避免结构干涉。从设计思路上来说，这个结构没有做过度的简化，板上的排针每一根的尺寸、引脚的倒角、PCB板的厚度都按照实际硬件的参数做了还原，甚至板上的贴片元件的高度、位置都做了对应，虽然整体结构不算复杂，但对于做产品结构设计的工程师来说，这些细节直接决定了后续外壳、

　　安装支架的设计合理性。比如在做壁挂式物联网终端的时候，开发板需要固定在外壳内部的安装柱上，PCB板四个角的安装孔位置、孔径大小都在结构里做了准确呈现，工程师可以直接在装配环境里匹配安装柱的位置，不用再单独测量实物的孔位。另外排针的高度设计也考虑到了实际使用中插杜邦线的空间需求，排针顶端到PCB板的高度留足了插线的操作空间，在做堆叠式扩展设计的时候，上层扩展板和下层开发板之间的间隙也可以通过这个结构的排针高度直接计算，避免出现元件挤压的情况。很多工程师在做原型开发的时候，往往会忽略板卡的三维结构，导致外壳打印出来之后出现接口对不准、屏幕顶到面板的问题，这个结构设计就可以在设计阶段直接导入到装配体里，提前做干涉检查，减少反复打样的成本。

　　板体尾部的天线区域的结构也做了还原，这个区域的净空要求在结构设计里需要特别注意，不能有金属结构遮挡，所以在做外壳设计的时候，对应天线位置的外壳部分要选用非金属材料，这个结构里明确标注了天线区域的边界，方便工程师在设计的时候做避让。还有板上的按键位置，按键的凸起高度、按键的按压行程对应的空间都做了预留，在做外壳按键开孔的时候，可以直接对应按键的中心位置，设计按键帽的结构，保证按压手感的同时不会出现按键卡滞的问题。从安装边界来说，整个开发板的最大外形尺寸、最高凸起位置（排针顶端）、最低突出位置（板底贴片元件）都做了完整的呈现，在做紧凑式设备设计的时候，可以直接根据这个外轮廓预留安装空间，不用额外放大尺寸余量，能够有效缩小整机的体积。对于做嵌入式教学、实验装置设计的从业者来说，这个结构也可以直接用来做实验台的安装支架设计，排针的位置可以对应实验台的接线端子布局，方便学生做接线实验的时候快速对位，减少接线错误的概率。整体结构的设计完全服务于实际工程应用，没有多余的装饰性结构，每一个尺寸、每一个特征都对应实际硬件的装配需求，能够帮助结构工程师、硬件开发者在方案阶段就完成结构适配的验证，缩短开发周期。
