橡胶带式送经作业设备结构设计

　　在纺织前道织造准备工序里，经纱的均匀送出是保障坯布面密度一致、减少经纱断头率的核心环节，这款带橡胶接触界面的送经装置，主要适配无梭织机的经轴侧主动送经场景，区别于传统的齿轮啮合式消极送经结构，它依靠橡胶接触面的高摩擦系数实现经纱张力的闭环稳定输出，能适配从细支纯棉到粗支工业用布的多类经纱送料需求，尤其适合对经纱表面摩擦损伤要求严苛的长丝、高支毛纱织造场景，避免金属辊面直接接触经纱造成的毛羽、断丝问题。

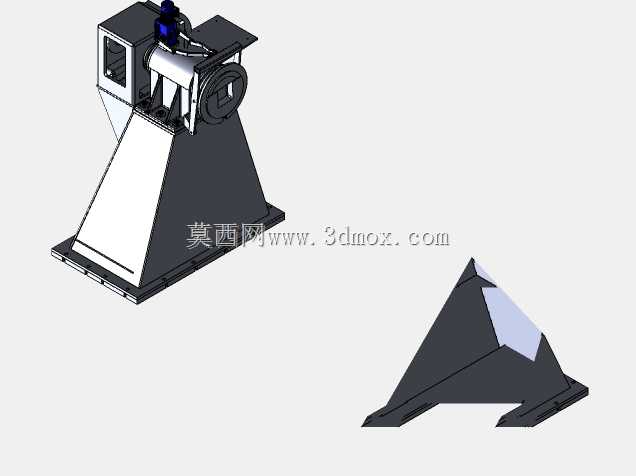

　　从结构设计逻辑来看，整个装置采用下宽上窄的锥台形焊接机架作为承载主体，底部预留的长条安装孔可直接适配织机侧架的标准安装螺距，不需要额外加工过渡转接板，安装时可通过腰型孔的调节余量调整整机的前后位置，保证送经辊面与经轴的平行度误差控制在0.1mm/m以内，避免经纱在送出过程中出现左右跑偏、边纱张力不均的问题。机架上部的驱动单元采用侧装式布局，将传动轮系封闭在钣金护罩内部，既可以阻挡车间飞花、浆料粉尘进入传动啮合面，也能避免日常巡检时操作人员的衣物卷入旋转部件，护罩上预留的观察窗可直接查看传动带的张紧状态，日常维护不需要完全拆解护罩就能完成张紧度调整。

　　装置的核心送经接触组件采用包胶辊结构，橡胶层厚度控制在8-10mm区间，邵氏硬度选择65A的丁腈橡胶材质，既保证足够的摩擦驱动力，又能在经纱张力突变时产生微量弹性形变，吸收织机开口、打纬动作带来的张力波动，不会因为刚性接触造成经纱的过度拉伸。料斗式的导纱结构设置在送经辊的进料侧，锥面的倾斜角度经过反复校核，刚好能让分层后的经纱依靠自重均匀滑落到送经辊面，不会出现积纱、叠纱的问题，导纱锥面的边缘全部做了R3以上的圆角钝化处理，没有尖锐的棱角刮擦经纱表面，即使是高捻度的长丝经纱通过时，也不会产生勾丝、起毛的缺陷。

　　在安装边界的设计上，整机的重心完全落在底部安装面的形心范围内，不需要额外增加配重块就能保证高速运行时的稳定性，当织机转速达到800r/min时，整机的振动幅值不超过0.02mm，不会因为自身振动干扰经纱张力的检测精度。驱动侧的输出轴采用标准的键连接接口，可直接匹配车间现有织机的伺服驱动输出端，也可以根据改造需求加装独立的张力传感器闭环控制模块，实现送经速度的实时动态调整。整个装置的外露结构件全部采用喷砂氧化处理，表面不容易积挂飞花，日常清洁只需要用压缩空气吹扫就能完成，适合纺织车间高粉尘、高湿度的作业环境，不会因为长期在温湿度波动的环境中运行出现锈蚀、涂层脱落的问题。

　　从实际使用的适配性来看，这款送经装置不需要对原有织机的侧架结构做大规模改造，只需要替换原有老旧的送经支架就能完成升级，安装调试周期单台不超过2小时，改造后经纱的断头率可降低15%左右，尤其适合生产高密织物、弹力织物的织造车间使用，能有效减少因为送经张力不均造成的云织、稀密路等布面疵点。结构上的模块化设计也让易损件的更换更加便捷，包胶辊作为损耗件，采用快拆式的轴承座固定结构，更换时不需要拆解整个机架，只需要松开轴承座的固定螺栓就能抽出辊体完成更换，大幅减少设备停机维护的时间。
