双柱式重载货运垂直举升设备结构设计

　　这套双柱结构的重载载货举升设备，核心面向工业厂区、仓储物流场景里的跨楼层重物转运需求，区别于普通载人电梯的设计逻辑，整套结构从承载冗余、安装适配、运行稳定性多个维度做了针对性优化，额定承载目标设定为2000千克，完全覆盖常规生产场景里的栈板货物、工装工件、批量物料的垂直转运需求。

　　从实际落地的应用场景来看，这类设备常被安装在生产车间的两层作业区之间、仓储库房的货台与楼层衔接处，或是小型加工厂的原料区与加工区的垂直通道位置，不需要像商用电梯那样预留超大的井道空间，对土建基础的要求更低，尤其适合既有厂房改造时的加装需求，不用大规模破坏原有建筑结构，仅需要在地面做对应的承重基础固定，在顶部做对应的导向限位固定即可完成安装。

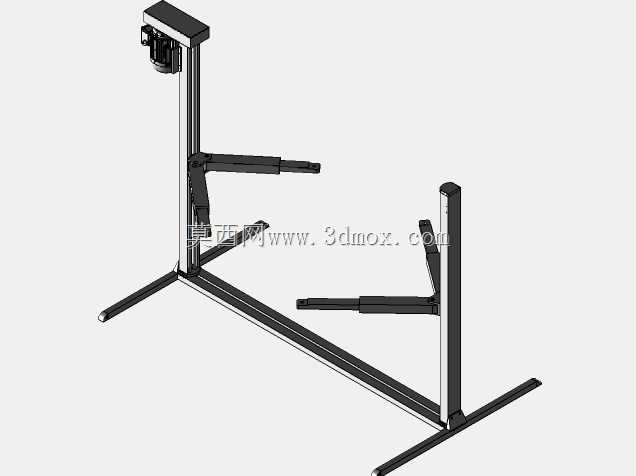

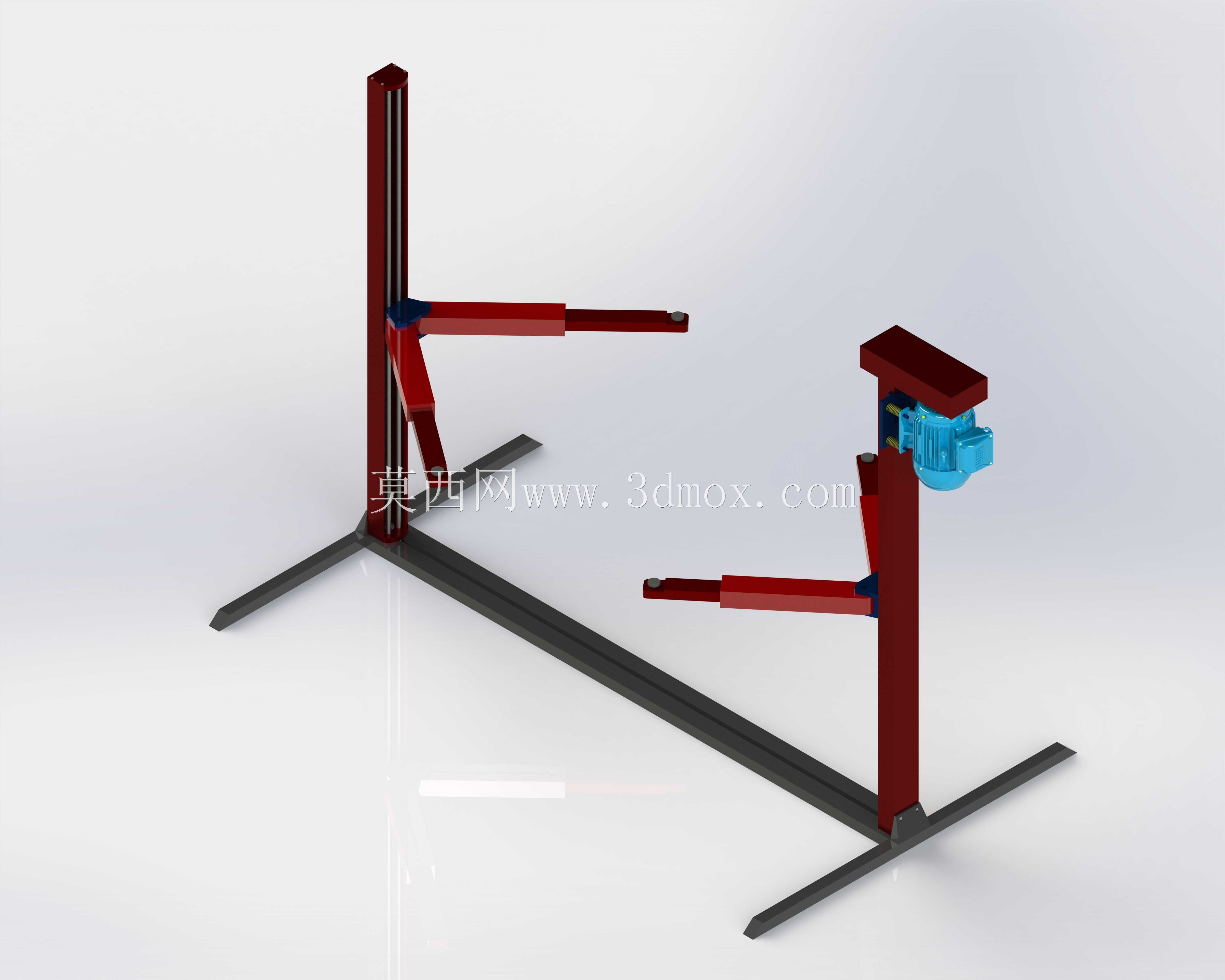

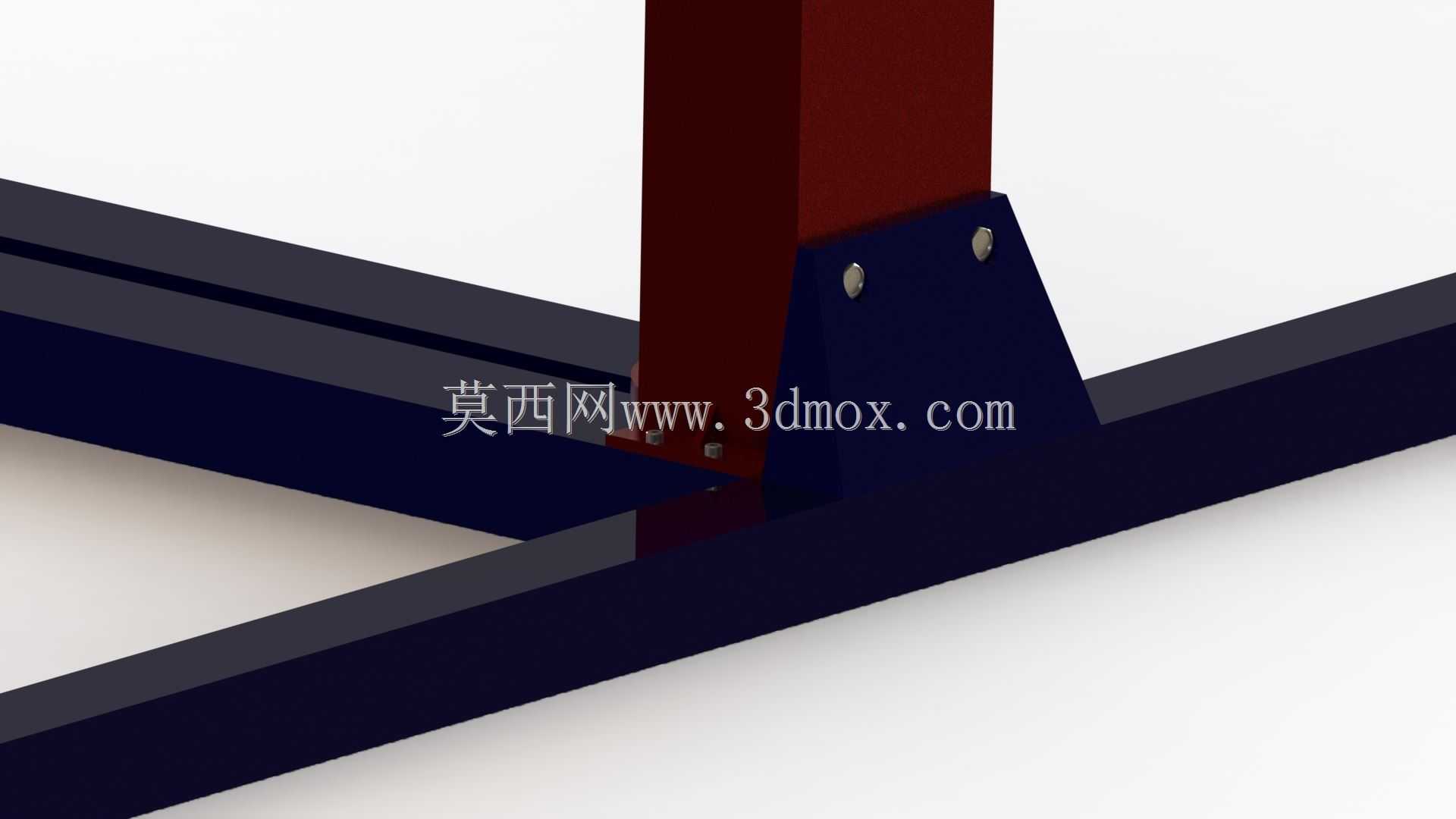

　　结构设计上采用对称双立柱布局，两根竖向立柱作为主要的承载导向构件，底部采用十字延伸的支撑脚结构，直接与地面预埋的承重钢板通过螺栓刚性连接，单根立柱的截面采用槽型加筋的结构形式，既保证了竖向承载时的抗弯刚度，也为升降滑架提供了精准的导向轨道，避免升降过程中出现侧偏晃动。每根立柱上配置的伸缩托臂是直接承载货物的部件，托臂采用可伸缩的矩形套管结构，可根据实际承载的货物托盘尺寸调整伸出长度，适配不同规格的栈板、货箱的支撑需求，托臂与滑架的连接位置设置了加强筋板，抵消重载时托臂端部产生的下弯力矩，避免长期负载出现结构变形。

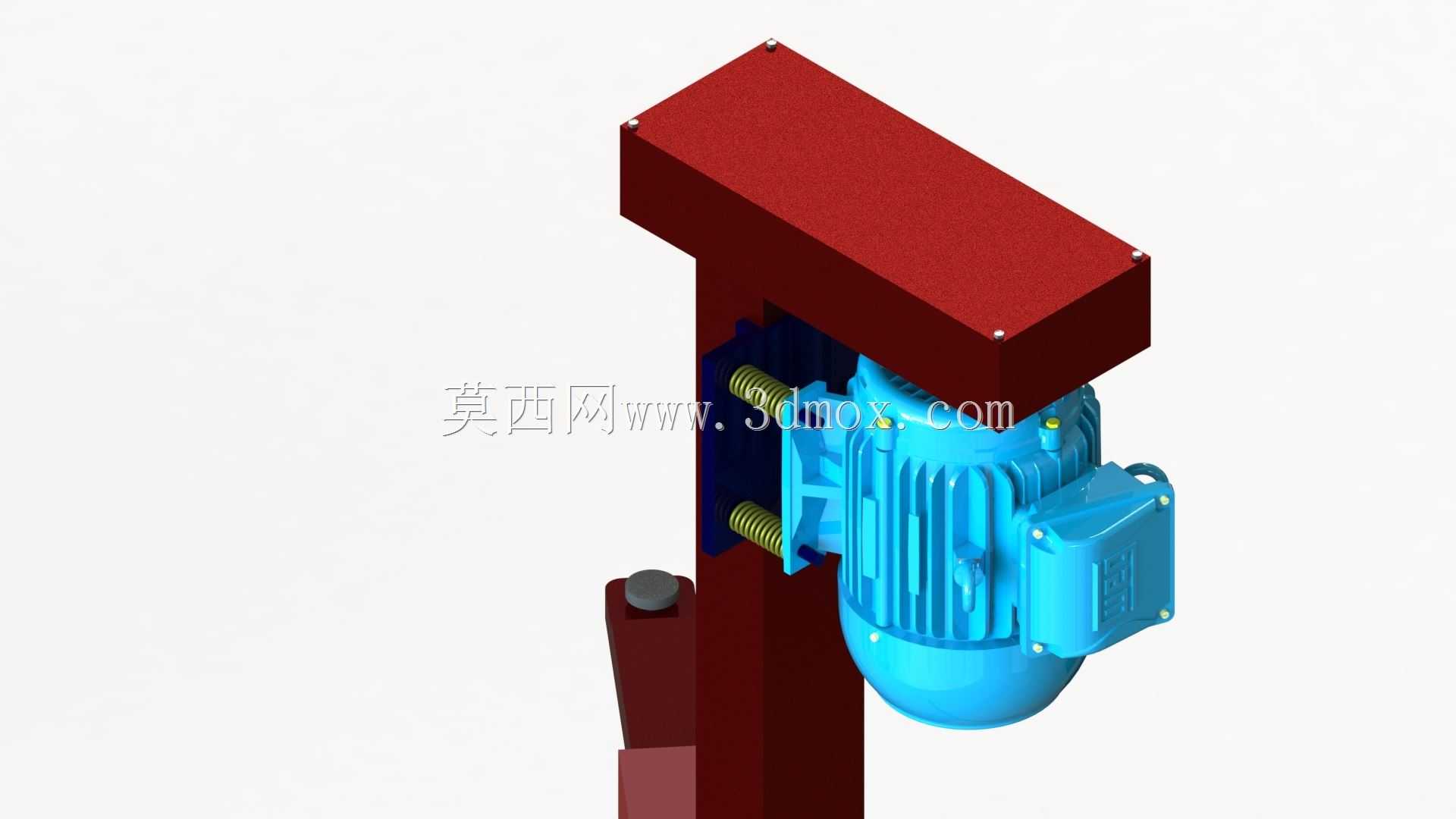

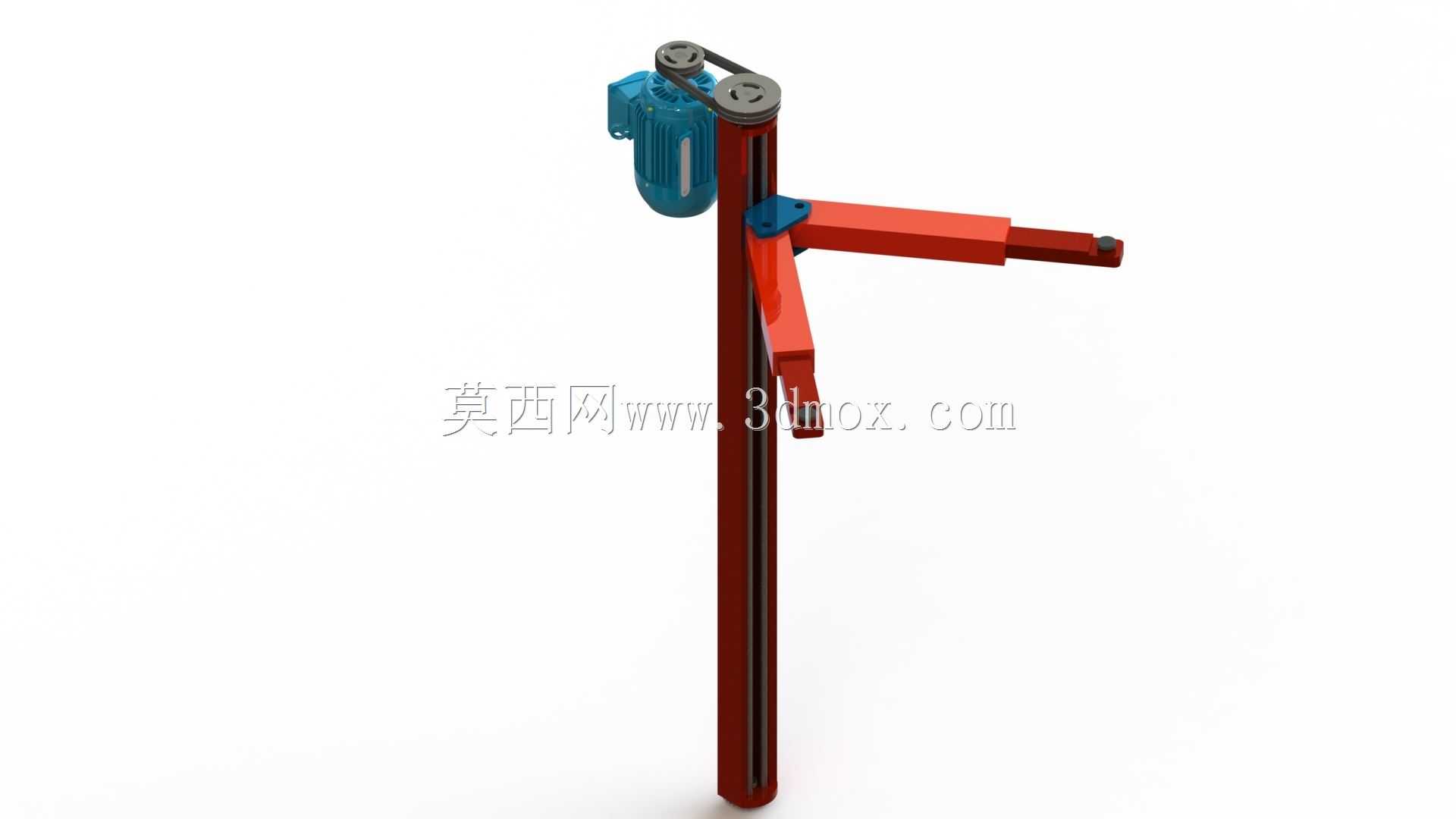

　　驱动单元布置在其中一侧立柱的顶部位置，采用减速电机搭配传动链条的驱动形式，传动链条沿立柱内腔布置，避免外露结构积灰、卡滞，两侧滑架之间通过同步联动轴连接，保证两个托臂的升降速度完全一致，避免货物因为两侧升降不同步出现倾斜滑落的风险。设备的安装边界需要结合现场的通道尺寸预留，两根立柱的中心距可根据实际需求在一定范围内调整，底部支撑脚的延伸长度需要覆盖地面承重的受力范围，保证满载时地面的单位面积压强在土建承重允许范围内，立柱的总高度根据实际需要提升的楼层高度定制，顶部需要预留至少200mm的安全缓冲距离，安装时需要保证两根立柱的竖向垂直度偏差不超过千分之一，避免滑架运行时出现卡滞、磨损加剧的问题。

　　设计过程中优先考虑了设备的维护便捷性，所有的传动部件、导向滑块都设置了可快速拆卸的检修盖板，日常巡检时不需要拆解主体结构即可完成润滑、紧固件检查的操作，托臂的伸缩锁定结构采用插拔式销钉定位，调整长度时不需要额外的工具即可完成操作，适配现场快速切换不同货物承载需求的使用场景。导向部位采用耐磨自润滑滑块，不需要频繁加注润滑脂，降低日常维护的工作量，同时避免油污掉落污染下方转运的货物。在安全防护的设计上，滑架的上下运行极限位置都设置了硬限位挡块与电气限位开关双重保护，避免出现冲顶、蹲底的故障，托臂的承载表面设置了防滑纹路，避免货物在升降过程中出现滑移，传动部位全部做了封闭防护，避免现场操作人员误触运动部件产生安全风险。

　　不同于常规的剪叉式升降平台，这种双柱式的举升结构在垂直方向的占用空间更小，升降过程中不会有剪叉结构的伸缩占用侧向空间，对于通道宽度有限的现场场景适配性更强，同时双柱的对称受力结构让设备的整体抗偏载能力更强，即使货物放置时存在一定的重心偏移，也能通过两侧立柱的导向承载抵消偏载力矩，不会出现结构卡滞的问题。整套结构的受力路径非常清晰，货物的重量通过托臂传递到滑架，再通过滑架的导向轮传递到两根竖向立柱，最终通过底部的支撑脚传递到地面基础，每个受力节点都做了对应的加强处理，满载状态下的结构安全系数满足工业重载设备的设计要求，长期运行的结构稳定性有充足保障。
