酒店施工用德卡加物料提升电梯结构

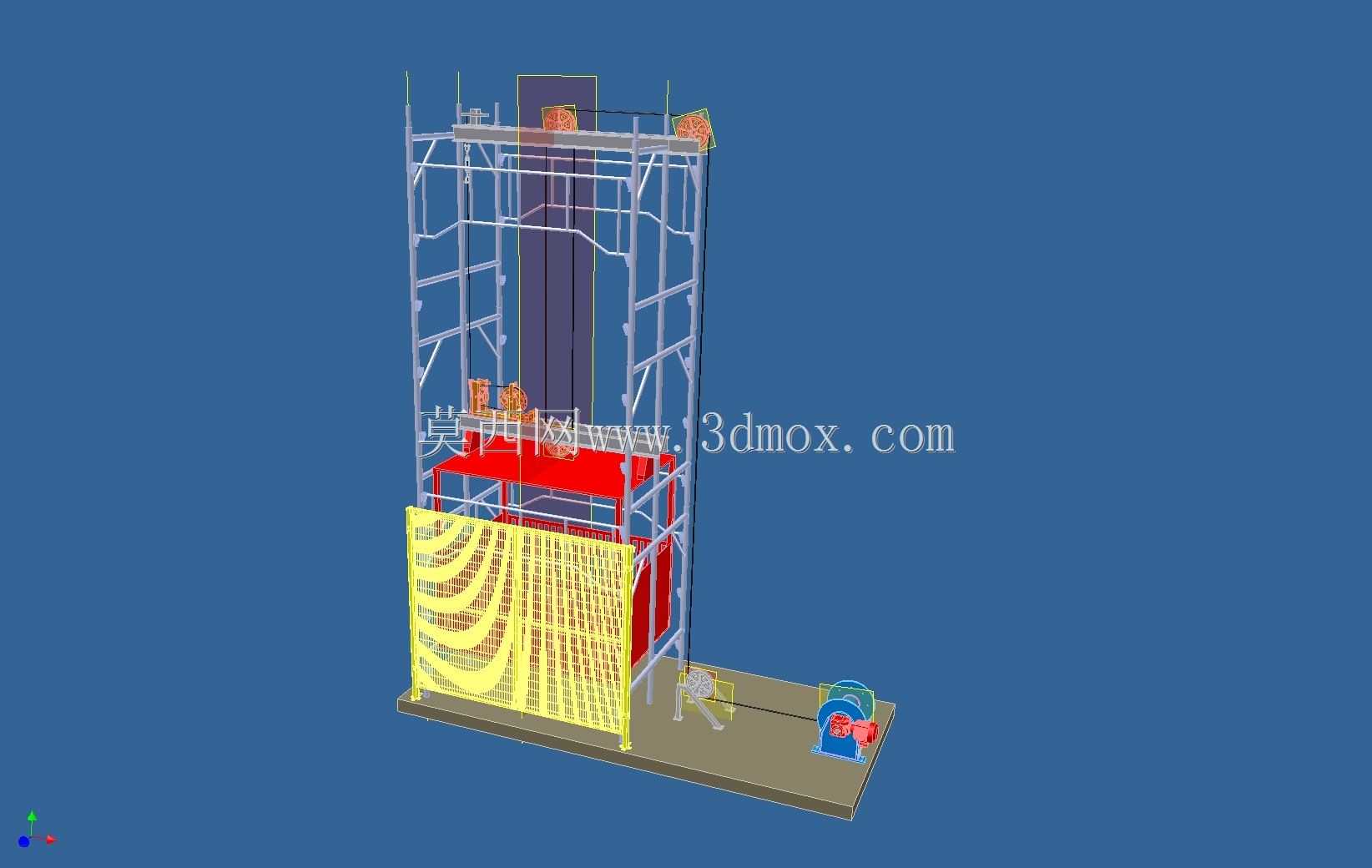

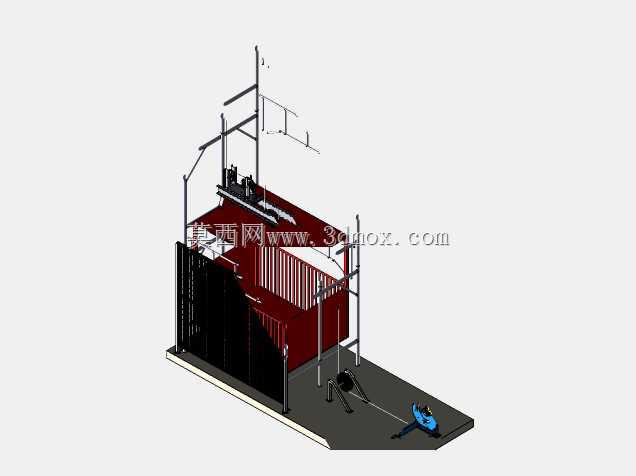

　　这套垂直运输设备的三维结构，主要面向酒店类多层建筑施工阶段的物料垂直转运场景，区别于常规载人施工升降机，其结构设计更偏向重载物料的运输需求，可适配装修阶段的板材、砂浆、小型机具等不同类型物料的上下转运，也可在建筑外立面改造、幕墙安装作业中作为辅助运输载体使用。从结构组成来看，整套设备依托标准脚手架杆件搭建主体支撑框架，框架沿建筑外立面垂直布设，每间隔固定高度设置连墙件与建筑结构拉结，保证整体框架的抗倾覆能力，避免设备运行过程中出现晃动偏移。设备的承载吊笼采用型钢焊接成型，吊笼入口设置折叠式防护门，吊笼侧面与导轨架配合设置导向滚轮，保证吊笼上下运行时的轨迹精度，避免出现卡滞、偏摆问题。吊笼的提升动力采用曳引式驱动结构，

　　驱动单元布置在设备底部地面位置，而非传统施工电梯的顶部驱动布置，这种设计一方面降低了顶部结构的承重要求，减少高空安装作业的工作量，另一方面也方便后期对驱动部件的检修维护，无需高空作业即可完成电机、减速器的检查与更换。曳引钢丝绳绕过顶部导向滑轮，一端连接吊笼，另一端连接配重块，配重块沿框架内侧的专用导轨上下运行，平衡吊笼自重与部分额定载荷，降低驱动单元的输出功率需求，提升运行过程的平稳性。吊笼的正面设置黄色网状防护门，防护门采用格栅式结构，既可以保证吊笼运行过程中物料不会从吊笼内滑落，也不会完全遮挡操作人员视线，方便地面与楼层作业人员观察吊笼运行位置。在设计思路上，这套结构优先考虑了现场拼装的便捷性，

　　所有框架杆件均采用通用脚手架标准件，无需定制特殊截面的型材，现场施工人员可根据建筑实际高度灵活调整框架总高度，适配不同层高、不同总高度的建筑施工需求，不需要提前预制整段的导轨架标准节，可大幅降低现场安装的准备周期。安装边界方面，设备底部需要浇筑平整的混凝土基础，基础尺寸需超出框架底座边缘至少300mm，保证基础承载能力满足设备总重加额定载荷的承重要求，基础表面平整度误差控制在5mm以内，避免框架安装后出现垂直度偏差。框架与建筑结构的连墙件每两层设置一道，连墙件采用刚性连接结构，直接与建筑结构的梁、柱部位拉结，不得连接在脚手架、防护棚等临时结构上。设备的运行轨道沿框架内侧垂直布设，轨道对接处的阶差控制在1mm以内，

　　保证吊笼导向滚轮经过时不会出现明显冲击。吊笼的额定载重量设计适配常规施工物料的单批次转运重量，吊笼内部净尺寸可容纳标准尺寸的装修板材与砂浆料斗，不需要额外拆分物料即可完成转运。吊笼的上下限位装置分别设置在框架的顶部与底部位置，当吊笼运行到极限位置时可自动切断动力电源，避免出现冲顶、蹲底的安全事故。底部驱动单元旁设置钢丝绳张紧装置，可实时监测钢丝绳的张紧状态，当钢丝绳出现松弛、断丝等异常情况时，可触发安全保护装置停止设备运行。防护门设置电气联锁装置，只有当吊笼停靠在对应楼层、防护门完全关闭时，设备才能启动运行，避免运行过程中防护门意外开启造成物料坠落风险。不同于常规商用电梯的封闭井道结构，这套设备采用开放式框架结构，整体自重更轻，安装拆卸流程更简便，施工结束后可快速拆解转运至下一个项目重复利用，大幅降低施工阶段的垂直运输设备投入成本。在结构细节处理上，所有杆件连接部位均采用螺栓紧固，避免现场焊接作业，既提升了安装效率，也方便后期拆解时不会对杆件造成损伤，提升杆件的重复利用率。吊笼底部设置防滑钢板，钢板表面冲压防滑纹路，避免物料放置时出现滑动，吊笼顶部设置可开启的检修盖板，方便人员在紧急情况下从吊笼顶部撤离。导向滚轮采用偏心轴安装结构，可根据滚轮磨损情况灵活调整滚轮与导轨的间隙，保证导向精度的同时延长滚轮的使用寿命。
