金属板材冲压转移印花生产线设备结构

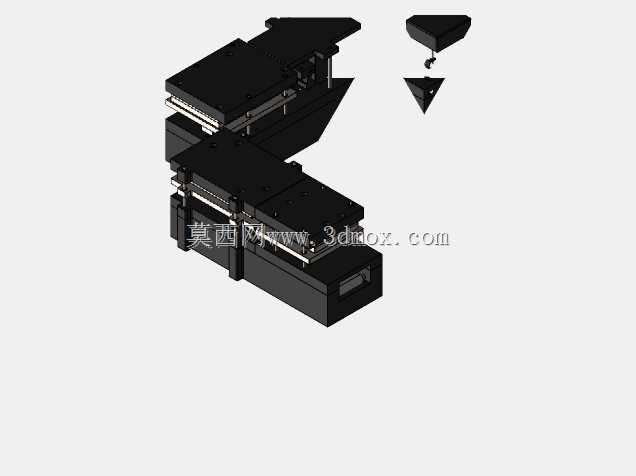

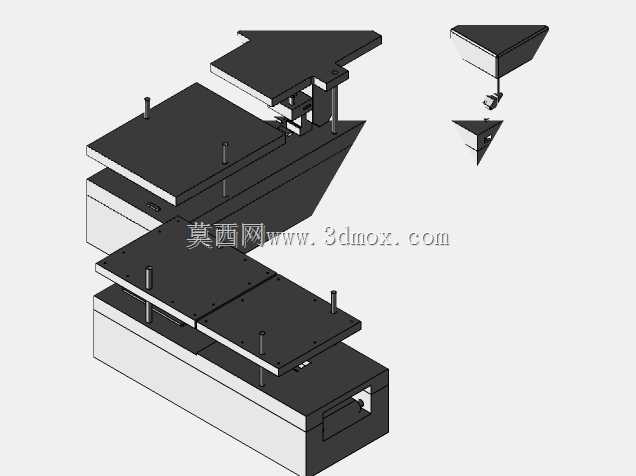

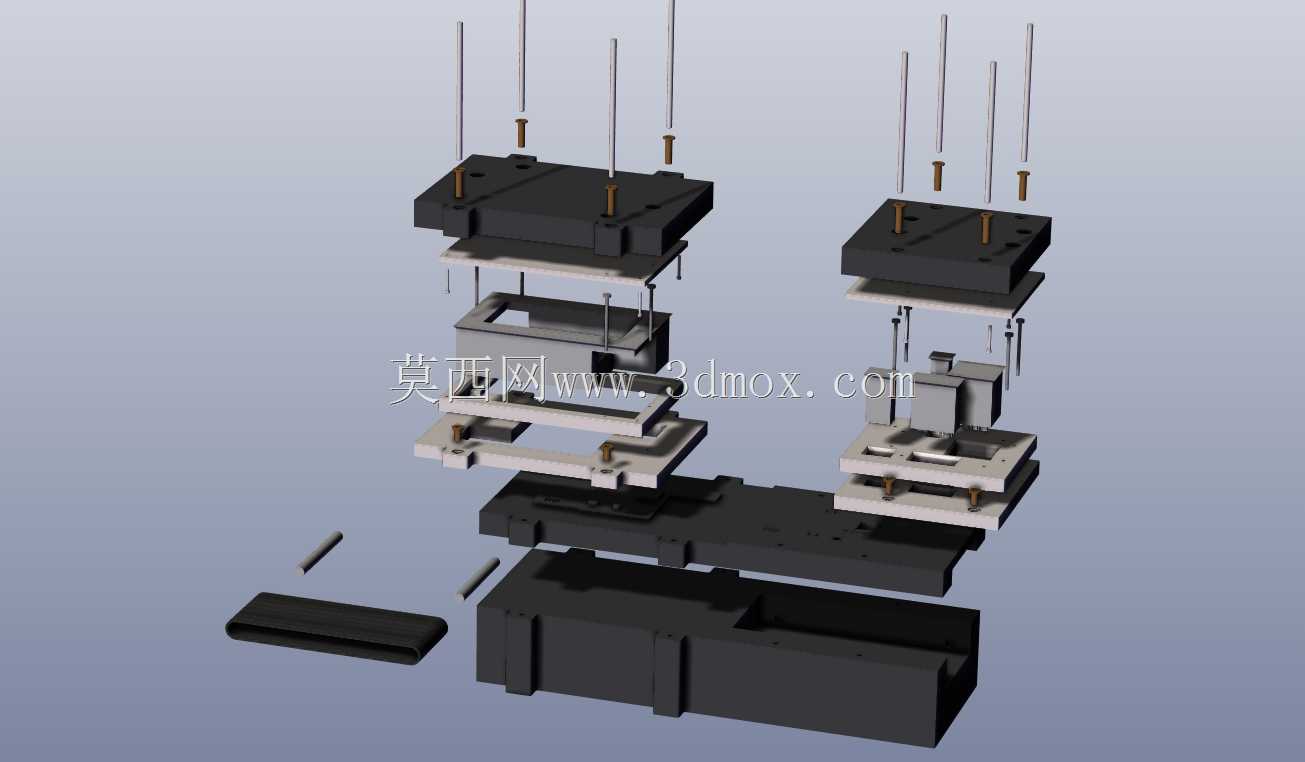

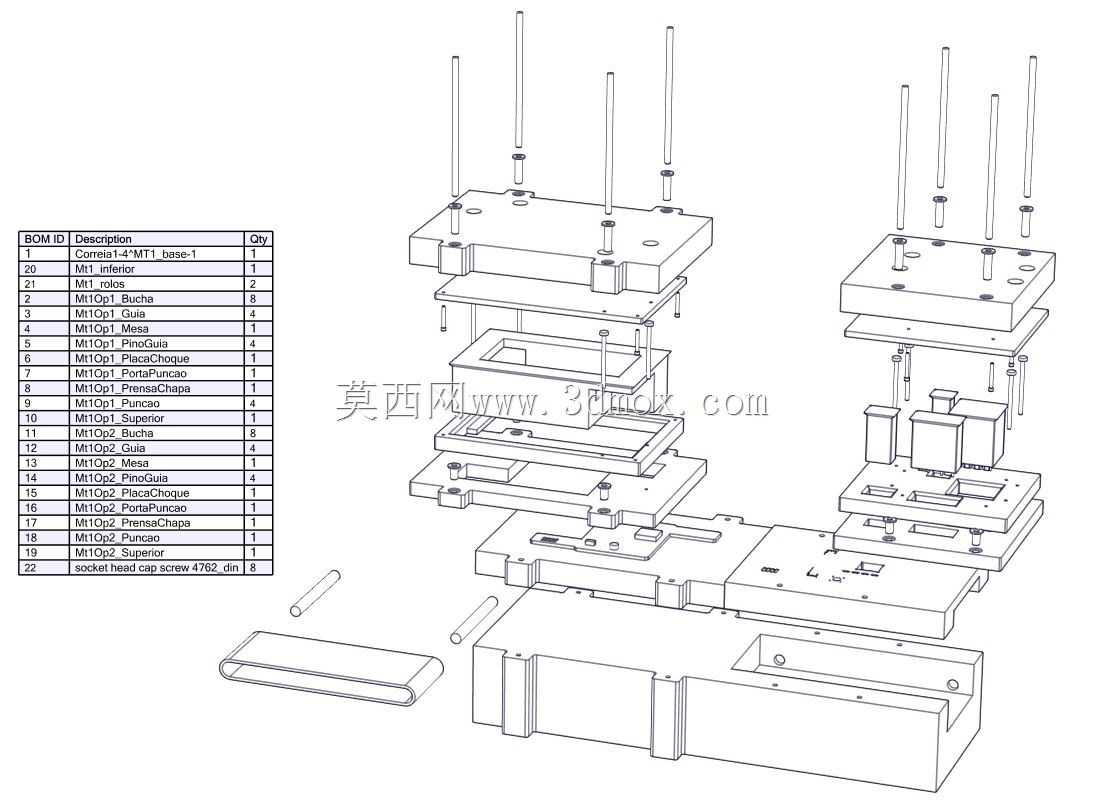

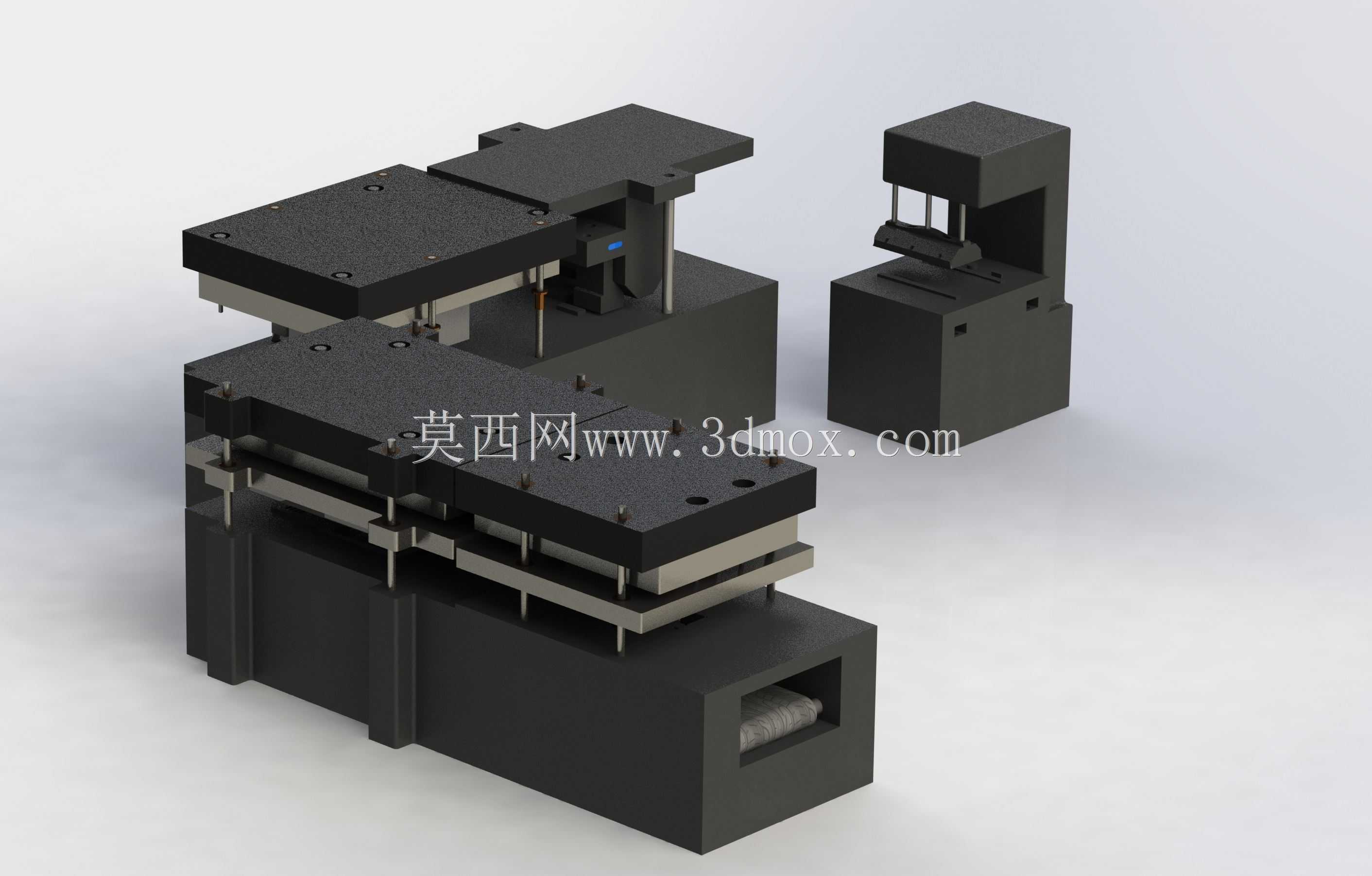

　　这套设备主要面向金属板材深加工产线的连续化作业场景，适配家电外壳、五金装饰件、小型金属结构件的表面印花与冲压成型工序，可直接对接上游开卷校平设备与下游码垛工位，打通板料从平面卷材到带印花成品件的加工链路，替代传统分散工序中人工转料、单机冲压后再转印花的低效作业模式，在中小型五金加工车间、家电配套钣金加工厂的批量生产场景中适配性较强。从功能布局来看，整套产线分为双工位冲压作业单元与独立印花工位两个核心模块，双工位冲压台采用错位排布结构，可在一个工位完成上料定位冲压的同时，另一工位同步完成成型件的取件转移，两个工位的模台共用同一组液压驱动源，通过分流阀组实现冲压动作的时序错配，减少驱动系统的空载等待时间，模台表面预留了标准T型槽，

　　可根据加工件的尺寸快速更换对应冲压模具，无需重新调整设备整体安装基准。独立印花工位采用框架式龙门结构，压印头的升降行程可根据板料厚度在0-120mm区间调节，压印平面的平行度误差控制在0.05mm以内，避免印花过程中出现图案偏移、墨层厚度不均的问题，工位进料侧设置了可调式定位挡块，可适配宽度在200-800mm区间的金属板料进料定位，挡块位置通过手轮丝杆调节，调节精度可达0.1mm，满足不同幅面板料的定位需求。设计过程中优先考虑了车间现有场地的适配性，整套设备的安装占地边界控制在长3200mm、宽1800mm、高1600mm范围内，设备底部预留了标准地脚螺栓安装孔，可直接在普通硬化车间地面安装，无需额外做设备基础浇筑，

　　降低产线落地的改造成本。两个冲压单元的模台工作面高度统一设置为850mm，与车间常规的皮带输送机、机械手取料高度匹配，可直接配套自动化上下料机构实现无人化作业，若采用人工上下料模式，该高度也符合人体工程学操作范围，减少作业人员长时间操作的腰部负荷。设备的主体框架采用厚钢板焊接成型，焊后经过整体去应力退火处理，避免长期冲压作业过程中框架出现应力变形，影响冲压精度与印花对位精度，冲压驱动单元布置在模台下方的封闭腔体内，既减少冲压作业的噪音外传，也能避免车间内的金属碎屑、灰尘落入驱动机构造成部件磨损，腔体侧面设置了可拆卸检修门，日常维护时可直接打开检修门完成液压管路检查、密封件更换等操作，无需拆解设备主体结构。

　　板料在两个工位之间的转移采用直线导轨导向的托料结构，托料架的抬升高度与移送行程可根据加工节拍调整，移送过程中托料面设置了柔性聚氨酯垫层，避免板料表面在转移过程中出现划伤，影响后续印花的成品外观质量。印花工位的墨路系统采用封闭集成设计，供墨管路布置在设备侧部的走线槽内，与冲压单元的液压管路完全分隔，避免液压油泄漏渗入墨路造成印花质量缺陷，设备的操作按钮盒布置在产线前部的悬臂支架上，可根据操作人员的站位调整按钮盒的角度与位置，操作界面上预留了冲压压力、印花保压时间、移送节拍等参数的调节入口，可根据不同材质板料的加工特性快速匹配对应作业参数。整套结构在设计时充分考虑了不同加工场景的通用性，既可以作为独立产线完成小批量多品种的板料冲压印花作业，也可以接入全自动化钣金加工生产线，作为其中的冲压印花工序单元使用，设备的气路、电路、液压接口均采用标准快接结构，对接上下游设备时无需重新加工适配接口，缩短产线调试周期。
