法兰式橡胶软连接管路补偿接头结构

　　在民用建筑给排水、工业循环水系统、暖通空调管路以及化工介质输送管线的布设场景中，管路受温度变化产生的热胀冷缩位移、设备运行传递的振动、安装对接时的同轴度偏差，一直是管线运维中容易出现密封失效、应力集中断裂的核心诱因，这类法兰式橡胶软连接，正是针对上述管线工况设计的挠性补偿元件。从结构设计逻辑来看，该接头采用两端金属法兰与中间橡胶弹性体复合的结构形式，金属法兰部分选用符合管路法兰标准的碳钢材质加工，法兰端面均匀分布螺栓通孔，孔位排布匹配同公称通径的常规管路法兰安装尺寸，安装时可直接与管线端法兰通过螺栓组紧固，无需额外加工转接件，适配现有标准管线的安装接口。中间橡胶弹性体采用鼓形弧面结构设计，而非等径直筒形态，这种弧面轮廓可以在径向、

　　轴向、角向三个维度提供更大的位移补偿量，当管线出现轴向伸缩时，橡胶体可通过自身的弹性形变吸收位移量，避免管路硬连接状态下的应力拉扯；当两端管线存在少量角向偏斜或径向错位时，鼓形橡胶段可通过不对称形变补偿安装偏差，降低管路安装时的对中精度要求，减少现场安装调整的工作量。橡胶体与金属法兰的结合部位采用嵌入式压合结构，橡胶材质在硫化成型时直接包覆法兰内侧的密封结合面，安装紧固后无需额外加装密封垫片，橡胶端面自身即可实现与对接法兰的密封，减少了密封件选型不当带来的泄漏风险。从功能特性上看，橡胶材质自身具备优异的阻尼减震特性，水泵、制冷机组等动设备运行时产生的高频振动，沿管线传递过程中经过该软连接时，橡胶层可有效衰减振动波的传递，

　　避免振动沿管线传递到建筑结构或远端精密阀件，降低管路系统的振动噪声，同时也能减少振动对管路焊缝、法兰连接部位的疲劳损伤，延长整个管线系统的使用寿命。在实际选型应用中，该类接头的安装边界需要重点关注：安装时两端法兰的对接面需保持平行，螺栓紧固需采用对角分次拧紧的方式，避免单侧受力过大导致橡胶局部挤压变形；管线轴向预留的补偿间隙需匹配接头的额定补偿量，不可过度拉伸或压缩橡胶段，否则会导致橡胶体内部帘线层受力超出设计阈值，提前出现开裂失效；针对不同输送介质的工况，橡胶体可选用对应耐介质配方，比如输送生活用水时选用符合饮用水卫生标准的食品级橡胶，输送弱酸弱碱介质时选用耐腐橡胶配方，输送高温介质时选用耐热橡胶材质，适配不同行业的管路输送需求。

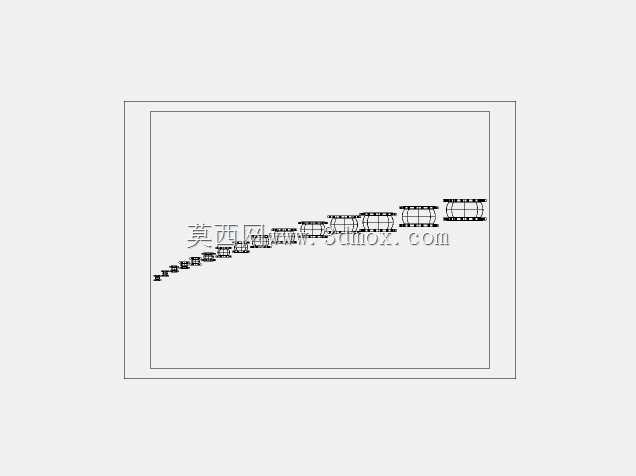

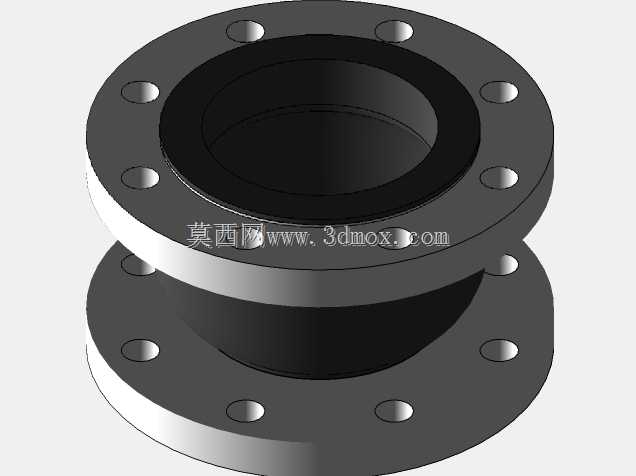

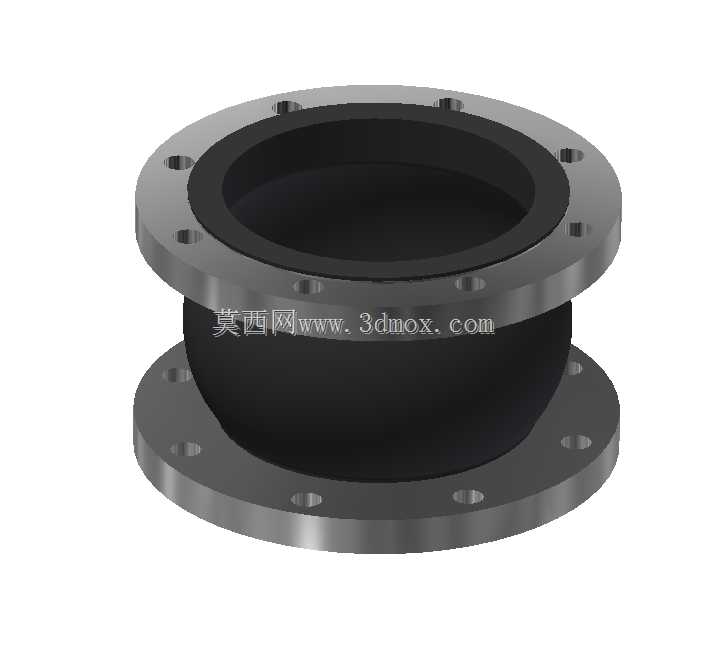

　　从建模细节来看，该三维模型完整还原了法兰端面的螺栓孔分布、法兰盘的厚度过渡圆角、橡胶段的鼓形曲面弧度，以及法兰与橡胶结合处的压合台阶结构，结构工程师在进行管线排布设计时，可直接调用该模型进行管路装配干涉检查，提前核对安装空间尺寸，确认螺栓紧固操作的预留空间是否充足，避免现场安装时出现与周边管线、支吊架的位置冲突；设备选型人员也可通过模型直观了解接头的结构形态，结合管线的公称通径、工作压力、位移补偿量需求匹配对应规格的产品，减少选型偏差。在管路支吊架的布设中，该软连接的两端附近需设置固定支吊架，避免管线重量直接压在橡胶接头上，导致橡胶段长期受径向载荷出现变形下垂，影响密封性能和补偿效果，这一安装要点在三维装配设计时也可通过模型同步模拟支吊架位置，确保整体管路布设符合安装规范要求。
