工业用钢丝缠绕作业设备结构设计

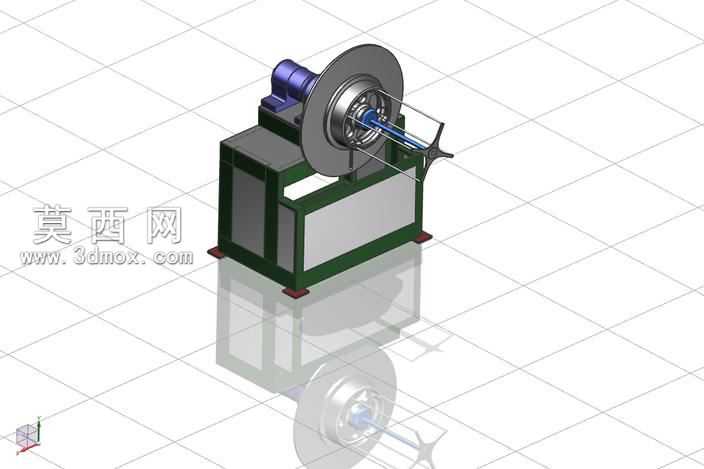

本作品为钢丝缠绕作业专用设备的三维设计方案，建模阶段采用自底向上的装配设计思路，先逐一完成各功能部件的独立建模，再通过标准配合约束完成整机装配，确保各部件间的运动关系符合实际工况逻辑。设备主体机架采用方管焊接框架结构建模，机架外表面设置金属蒙皮结构，建模时对机架的支撑脚做了防滑减震的结构细节处理，每个支撑脚底部预留了减震垫安装位，保障设备运行时的稳定性。核心作业部件为大直径钢丝缠绕卷筒，建模时还原了卷筒的轮辐结构、中心轴安装位以及侧边的钢丝导向限位结构，卷筒与驱动电机的连接部位做了法兰盘连接结构的细节还原，驱动电机采用卧式安装布局，固定在机架上部的安装平台上，电机输出轴与卷筒中心轴通过联轴器实现动力传递。设备前端设置了可调节的钢丝导向支架，支架上带有导线辊结构，建模时还原了导向支架的角度调节结构，可根据不同缠绕需求调整导线角度，避免钢丝在缠绕过程中出现乱线、跳线问题。渲染阶段采用工业产品常用的写实渲染风格，机架主体赋予深绿色金属漆材质，表面添加细微的磨砂质感，模拟工业设备常用的喷涂漆面效果；卷筒、导向支架等金属加工部件赋予银灰色金属材质，添加适当的反光效果还原金属机加工表面的质感；驱动电机赋予深蓝色工业电机外壳材质，接线盒、散热筋等细节部位做了材质区分，提升模型的真实感。材质设置上区分了焊接结构件、机加工件、标准件的不同质感，焊接件边缘做了轻微的焊缝细节处理，机加工件表面添加细微的切削纹理，让模型的细节表现更贴近真实工业设备。结构设计上充分考虑了设备的实用性，机架内部预留了电气元件安装空间，上部平台做了下沉式的电机安装位，降低设备整体重心，提升运行稳定性；卷筒的侧边设置了防护挡边，避免缠绕过程中钢丝脱出；导向支架的导线辊采用耐磨材质设计，减少钢丝牵引过程中的磨损。整体建模过程严格遵循机械设计的尺寸规范，各部件的配合间隙、安装尺寸均参考实际工业设备的设计标准，模型可直接用于设备方案展示、结构验证以及后续的工程图输出，为钢丝缠绕类设备的设计优化提供直观的三维参考。
