兼容多品牌舵机的分体式遥控舵机臂结构

在航模、小型遥控机器人、车模船模这类遥控运动设备的传动链路里，舵机臂是连接舵机输出轴与执行机构的核心受力零件，它的匹配度、结构强度直接决定了舵机动力传递的精度，以及整套转向、姿态调节机构的动作可靠性。日常做遥控设备改装、小型仿生机器人调试的时候，经常会碰到不同品牌舵机输出齿规格不统一、原装舵机臂安装孔位和自制执行机构不匹配的问题，这款分体式舵机臂就是针对这类实际工程场景设计的适配零件。

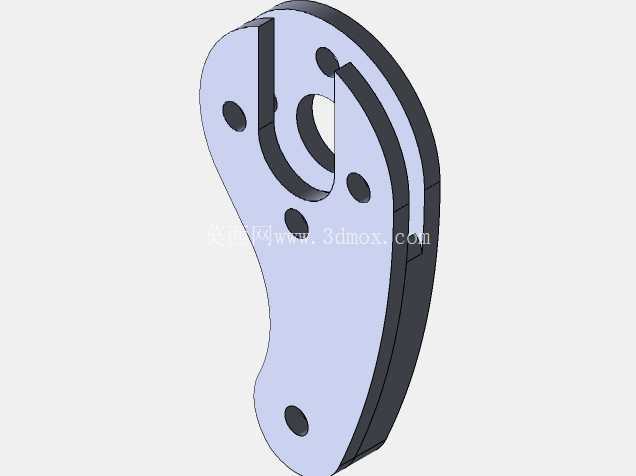

从结构设计逻辑来看，这款舵机臂没有采用常规一体式注塑或金属切削的整体结构，而是拆分为两个可拼接的分体部件，两个部件的贴合面做了定位止口设计，拼接后不会出现径向错位，装配时可以在贴合面涂布环氧树脂完成粘接固化，相比过盈压装的组合方式，环氧树脂粘接的接触面应力分布更均匀，不会因为局部压应力过大导致零件开裂，同时也能抵消一部分舵机高频往复动作带来的振动冲击，避免组合部位出现松旷。

安装适配层面，这款舵机臂的中心孔做了兼容多品牌舵机输出齿的适配设计，能够匹配JR、Futaba、Hi-Tec这几个主流遥控舵机品牌的标准输出轴规格，不用额外做轴孔的二次加工就能直接套装在舵机输出轴上。零件上分布的多个通孔分为两类，靠近中心孔的孔位是用于和舵机输出盘锁紧的螺丝过孔，对应主圆形舵机臂适配器上的标准安装螺孔位置，锁紧后可以完全消除舵机臂和输出轴之间的转动间隙，避免动作过程中出现回中偏差；分布在臂身不同位置的其余通孔，是用于连接外部执行连杆的安装位，不同位置的孔位对应不同的传动力臂长度，调试的时候可以根据实际需要的舵机动作行程、输出扭矩大小选择对应的孔位安装连杆，不用额外更换不同长度的舵机臂就能完成参数适配。

外形与安装边界方面，这款舵机臂整体采用流线型的异形轮廓，没有突出的尖锐棱角，在舵机往复摆动的过程中不会和周边的设备机架、走线或者其他传动零件发生运动干涉，臂身的厚度经过受力校核，在保证足够抗弯、抗扭强度的前提下，尽可能控制了零件的整体重量，不会给舵机输出轴增加额外的转动惯量，对于小型轻量化的航模、微型机器人这类对负载重量敏感的设备来说，能有效降低舵机的无效负载，提升动作响应速度。零件的分体结构还有一个实际使用中的优势，当其中某一个安装孔位因为多次拆装出现滑牙、或者臂身局部因为受力过载出现微小裂纹的时候，可以单独更换对应的分体部件，不用整体更换整个舵机臂，能减少调试阶段的零件损耗成本。

实际应用场景里，这款舵机臂除了适配常规的固定翼航模方向舵、升降舵控制，车模的转向机构控制之外，也可以用在小型多足机器人的关节传动、遥控云台的俯仰转动机构、小型机械爪的开合驱动这类需要精准角度控制的传动位置。相比原装的一体式塑料舵机臂，分体粘接的结构在粘接固化完成后整体强度更高，不会因为大扭矩输出出现臂身断裂的问题；相比全金属切削的舵机臂，它的加工难度更低，重量也更可控，不会因为金属零件的重量过大导致舵机回中精度下降。设计过程中特意对臂身的受力薄弱位置做了加厚处理，也就是中心孔周边、分体拼接的侧边位置，这两个位置是舵机输出扭矩传递过程中应力最集中的区域，加厚处理后能避免长期往复受力出现的疲劳变形，保证长期使用下的传动精度一致性。
