带LED照明的车载前杠防护组件结构设计

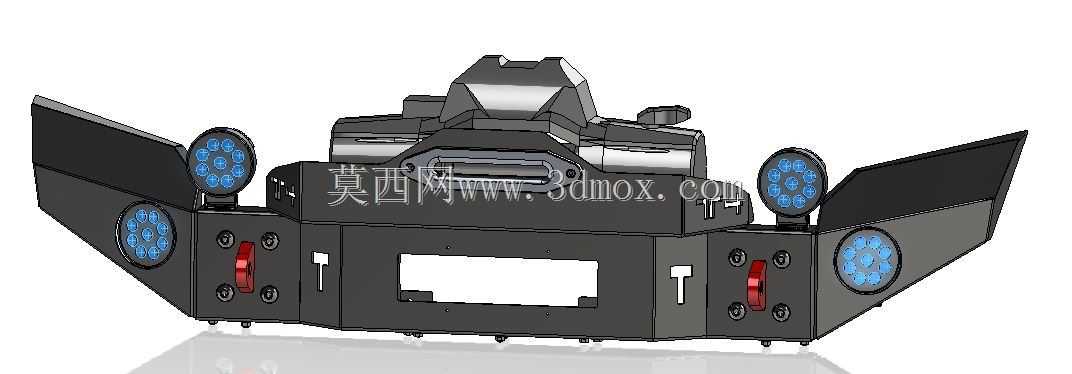

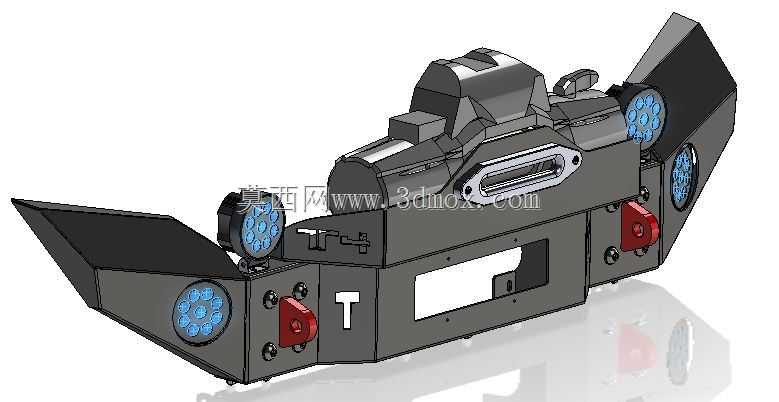

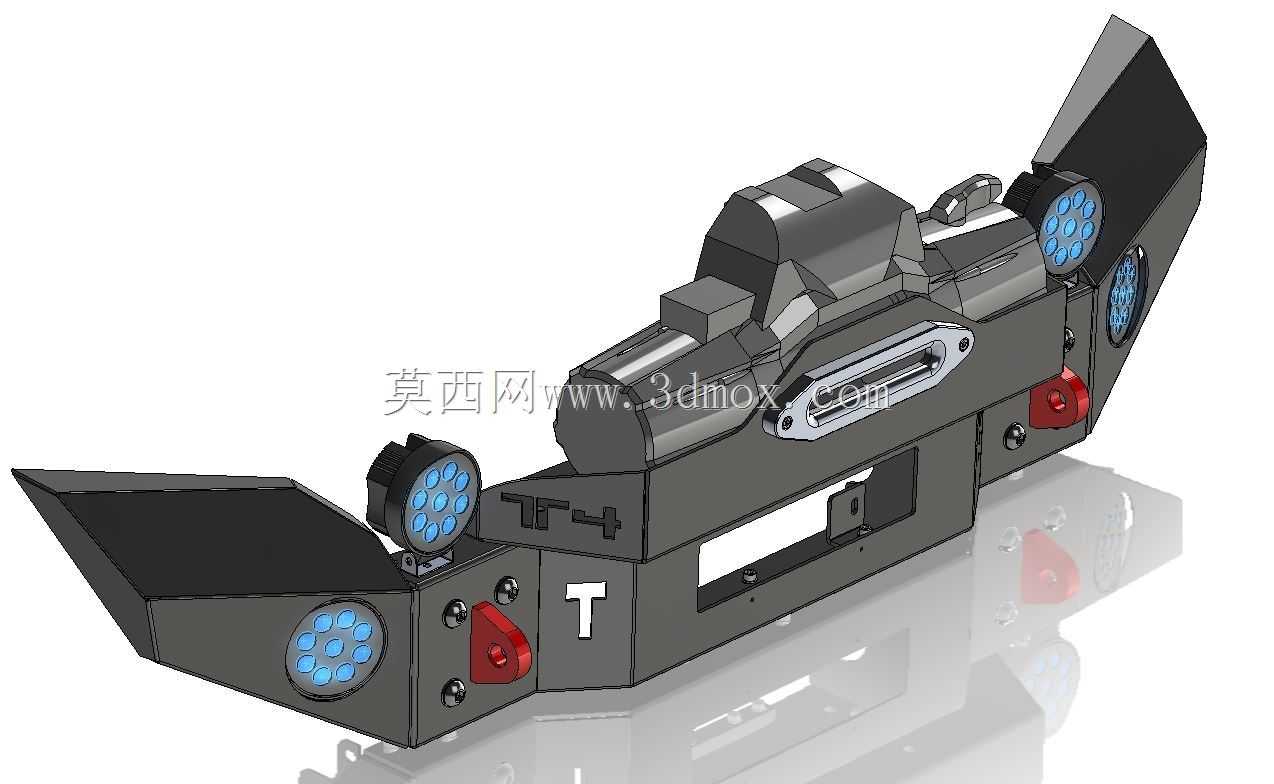

　　该结构件主要面向越野车型的前部改装防护场景，实际装车后可在非铺装路面行驶时抵御碎石、低矮障碍物对车头前部部件的冲击，同时集成的多组LED灯组可在夜间野外作业、穿越无照明路段时提供大范围的辅助照明，弥补原车大灯照射范围不足、近光覆盖宽度有限的问题。从结构布局来看，整体采用框式承载设计，主体安装面预留了与原车前纵梁延伸安装位匹配的固定孔位，安装时无需对原车前部覆盖件做大规模切割，仅需拆除原车下部塑料护板即可对位固定，整体外伸尺寸控制在原车前部轮廓外120mm范围内，不会超出整车长度法规限值，两侧的翼状延伸结构刚好覆盖前轮前部的裸露区域，可避免行驶中卷起的碎石击打轮拱与翼子板接缝位置。设计阶段优先考虑了野外使用的抗冲击需求，

　　主体承力板采用厚度4mm的钢板弯折成型，弯折处预留了R3的圆角避免应力集中，各个灯组的安装位都做了局部沉台设计，灯体嵌入后突出安装面的高度不超过15mm，可减少穿越灌木枝桠时对灯面的刮擦，红色的拖车点直接焊接在主体承力梁上，单侧额定拖拽载荷不低于3吨，可满足野外陷车时的硬牵引需求，不会出现拖拽时结构脱焊变形的问题。多组LED灯组分别布置在中部、两侧斜向位置，中部灯组负责正前方远距离补光，两侧斜向布置的灯组照射角度向外倾斜30度，可覆盖车头两侧的近距离盲区，灯组的走线全部从结构件内部的预留空腔穿过，外部不裸露线束，避免越野过程中线束被树枝剐扯、被泥水浸泡导致的线路故障，结构件表面预留的T型标识位可根据需求粘贴反光标识或者装饰件，

　　不影响整体结构强度。安装边界方面，上部预留的空位刚好避开原车的进气格栅下部、ACC雷达探头的探测区域，不会干扰原车辅助驾驶系统的正常工作，下部的镂空区域可保证原车水箱、冷凝器的进风效率，不会因为加装防护件导致散热系统通风量不足出现高温问题，两侧的固定点除了连接主纵梁安装位，还预留了与原车翼子板内衬连接的辅助固定孔，高速行驶时不会出现结构共振产生的异响。从实际使用场景出发，该结构件除了基础的防撞防护、辅助照明功能，还可作为前部附加装备的安装基座，后续加装牌照架、砂石挡、小型天线底座时都可直接利用结构件上预留的冗余安装孔，无需额外打孔破坏结构，整体焊接完成后所有的外露焊缝都做了打磨处理，边角位置全部倒钝，不会出现安装维护时割手的问题，灯组的安装座都设计了可微调角度的结构，可根据实际使用需求调整灯光的照射高低角度，不需要整体拆卸防护件即可完成角度校准。
