快拆式压紧铰接锁紧轴结构设计

　　在各类工装夹具、小型检测设备、实验台架的工位锁紧场景中，这类带操作手柄的铰接轴是实现快速开合、压紧定位的核心执行部件，区别于普通光轴类铰接件，它不需要额外搭配锁扣或者螺栓紧固，单靠扳动手柄就能完成工位的锁止与释放，在需要频繁开合检修、快速更换工件的工位上，能大幅缩减操作辅助时间，比传统螺纹压紧结构的操作效率提升60%以上。

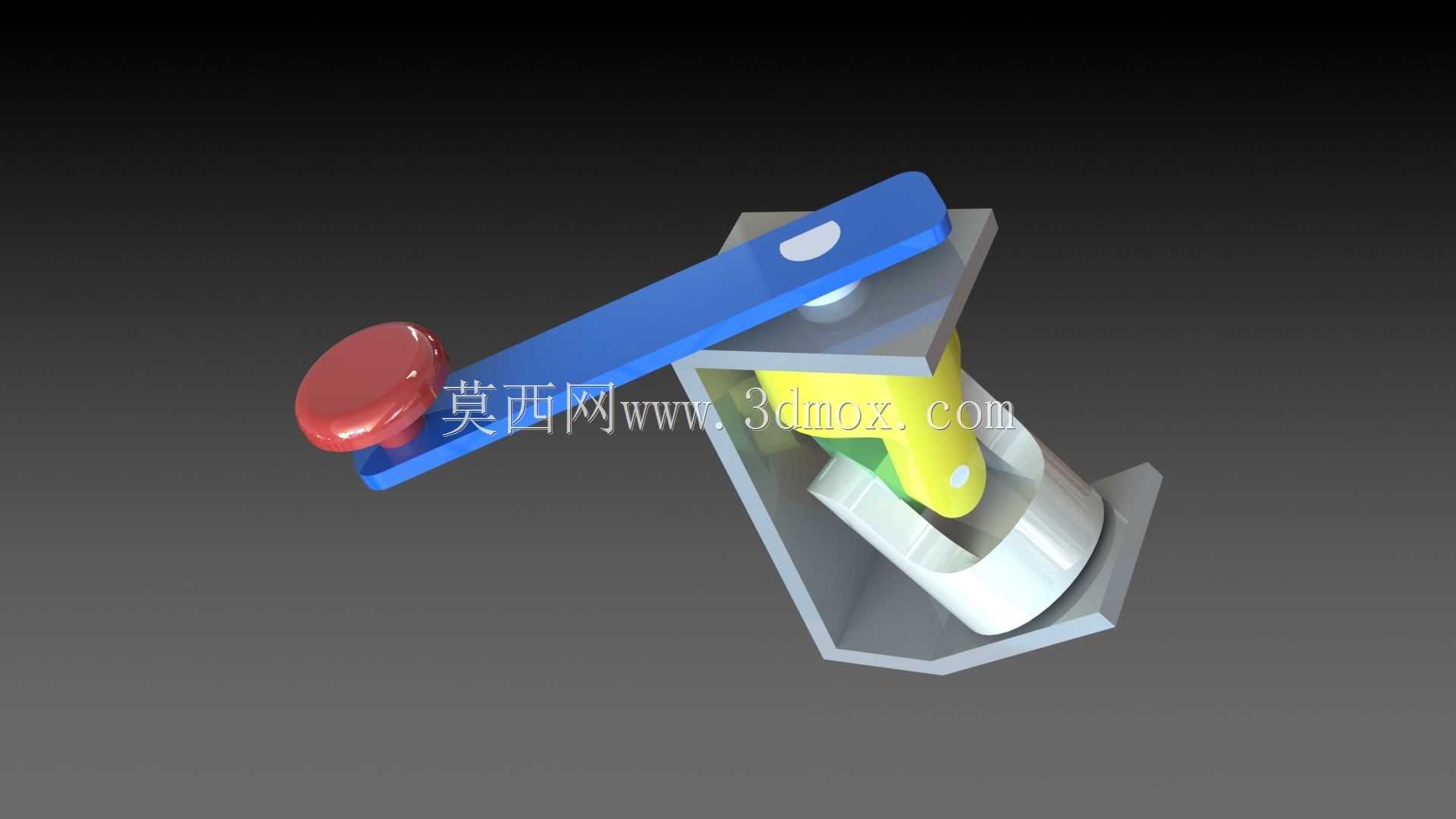

　　从结构设计逻辑来看，这套铰接轴采用偏心锁紧原理，操作端的红色捏持头做了圆弧滚花处理，增大手部接触摩擦力，即便是带劳保手套操作也不会出现打滑问题，蓝色扳杆的长度经过力矩匹配设计，成年人单手握持扳动时，不需要施加过大的腕部力量就能达到足够的锁紧力，避免操作力过大导致的部件变形或者操作疲劳。扳杆下方的铰接座采用U型开槽结构，给轴体的转动留出足够的避让空间，同时槽体的两个侧边作为轴体的支撑端，保证轴体转动时的同轴度，不会出现径向窜动。

　　轴体中段的黄色偏心块是整个结构的核心功能段，偏心量控制在1.5mm-2mm之间，这个区间的偏心量既能保证锁紧时产生足够的压紧力，又不会因为偏心量过大导致扳动手柄时出现过死点卡顿的问题，偏心块的外圆弧面做了抛光处理，和被压紧件接触时不会刮伤工件表面，同时降低转动时的摩擦阻力。轴体下端的白色导向套采用自润滑材质，嵌入到下方的安装基座内，既给轴体提供径向支撑，又能在长期反复转动过程中减少轴体的磨损，延长整套机构的使用寿命，不需要频繁加注润滑脂，降低日常维护工作量。

　　安装边界方面，整套铰接轴组件的安装基座采用六边形沉台设计，基座的对边尺寸适配常见的30mm、40mm工业铝型材安装槽，可以直接通过螺栓固定在铝型材框架或者钢板焊接的台架上，不需要额外加工定制安装座，降低配套设计的工作量。轴体的有效铰接行程对应的扳杆转动角度为0-90度，当扳杆处于水平状态时为解锁位置，此时被压紧件可以自由取出或者放入，当扳杆向下扳动到垂直位置时，偏心块刚好压紧被固定件，此时机构处于自锁状态，不会因为设备运行的振动出现松脱问题。

　　实际应用中，这类铰接轴常被用在传感器检测工装的盖板锁紧、小型实验设备的舱门快开、流水线工位的工件定位压紧场景，相比传统的螺栓紧固、搭扣锁紧结构，它的集成度更高，不需要在安装面上额外布置锁扣安装位，整套组件的所有零件都集成在铰接点位置，整体结构更紧凑，不会突出安装面过多，避免和周边的运动部件产生干涉。设计过程中需要重点关注偏心块的偏心距和扳杆长度的力矩匹配，若偏心距过大，会导致锁紧时操作力过大，甚至出现扳杆无法扳到位的问题；若偏心距过小，则会导致锁紧力不足，设备运行时容易出现松脱，无法起到可靠的固定作用。同时轴体和支撑座的配合间隙需要控制在0.05mm-0.1mm之间，间隙过大会导致轴体转动时出现晃动，影响锁紧定位精度，间隙过小则会导致转动卡滞，操作手感生涩。另外，操作手柄的捏持头采用圆弧球面设计，没有尖锐棱角，操作过程中不会划伤手部，符合机械安全设计的相关要求。在不同的应用场景下，可以根据实际需要的压紧力调整偏心块的偏心距和扳杆长度，比如需要更大压紧力的场景，可以适当加长扳杆长度，在不改变偏心结构的前提下增大力矩，获得更大的锁紧力，适配不同厚度的被压紧工件。
