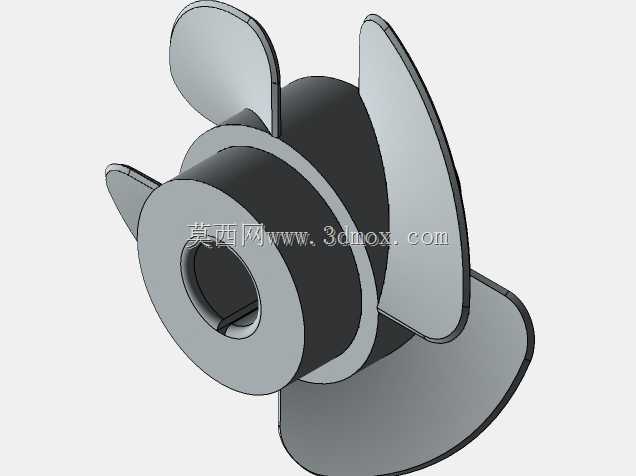

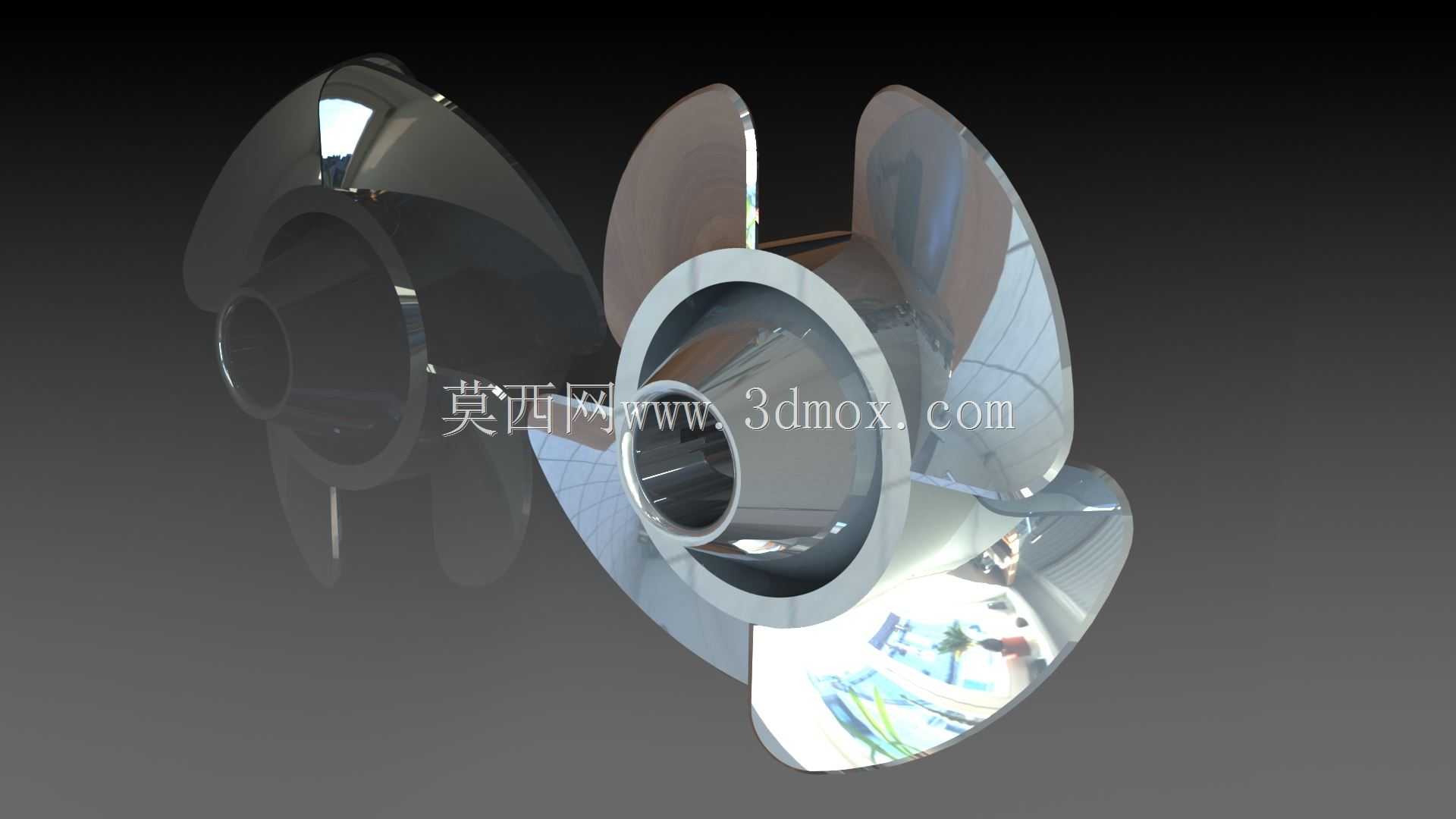

在船舶推进系统的设计环节中,螺旋桨作为核心动力转换部件,直接决定了船体航行的推进效率、运行平稳性以及能耗表现,这套三维结构完整还原了三叶式船用螺旋桨的全部几何特征,可直接用于推进系统的装配校核、流体仿真前置建模以及零部件加工参考。从实际应用场景来看,这类三叶曲面螺旋桨多用于中小型内河船舶、作业艇以及小型观光船的动力输出端,安装位置位于船体尾部下方的传动轴输出端,工作时完全浸没于水面以下,通过桨叶的曲面构型将传动轴传递的旋转扭矩转化为轴向推进力,推动船体沿航向行进。
从结构设计思路来看,整个螺旋桨分为中心毂体与三片均匀分布的曲面桨叶两部分,中心毂体为带中心通孔的回转体结构,通孔内壁做了适配传动轴的定位面设计,安装时可通过键连接与传动轴实现周向固定,配合轴端锁紧结构即可完成轴向定位,毂体的外轮廓做了平滑过渡处理,避免旋转过程中产生不必要的流体紊流,降低运行阻力。三片桨叶沿毂体周向呈120度均匀分布,这种等角度分布的设计可以保证旋转过程中各方向受力均衡,减少桨叶旋转带来的振动传递,避免船体出现不必要的共振问题。
桨叶的曲面构型是整个设计的核心部分,建模过程中严格遵循螺旋面的生成逻辑,从叶根到叶梢的截面翼型做了连续的扭角变化,叶根位置的截面厚度更大,保证与毂体连接位置的结构强度,能够承受旋转过程中水流冲击带来的交变载荷,避免长期运行出现叶根断裂的问题;从叶根向叶梢延伸的过程中,桨叶厚度逐渐减薄,截面翼型的扭角也随半径变化做对应调整,保证不同半径位置的桨叶截面都能以合适的攻角接触水流,最大化提升动力转换效率,同时减少叶梢位置的空泡产生概率,降低运行过程中的空蚀损伤,延长部件使用寿命。桨叶的表面做了连续的光顺处理,所有曲面之间均实现G2连续过渡,没有尖锐棱角或者曲率突变的位置,既可以减少水流摩擦阻力,也能避免应力集中导致的结构失效。
从安装边界尺寸来看,中心毂体的通孔直径适配常规小型船舶的传动轴径规格,毂体的轴向长度预留了足够的键连接配合长度,可保证扭矩传递过程中的连接可靠性,不会出现打滑或者连接松动的问题;桨叶的旋转直径覆盖了中小型船舶常用的推进尺寸区间,安装时需要保证桨叶旋转范围与船体外壳、舵机结构之间预留足够的安全间隙,避免旋转过程中出现剐蹭,同时要保证桨叶完全浸没于设计水线以下,避免工作过程中吸入空气导致推进效率下降、振动加剧的问题。
在实际选型匹配过程中,这类三叶螺旋桨的曲面参数需要匹配主机的输出转速、额定功率以及船体的设计航速,建模时保留的完整曲面特征可以直接导入流体仿真软件,计算不同转速下的推进效率、推力大小以及流场分布情况,也可以导入结构仿真模块校核不同工况下桨叶的应力分布、变形量,验证结构强度是否满足长期运行要求。对于加工制造环节来说,完整的三维曲面数据可以直接用于五轴加工中心的刀路生成,减少后续建模修正的工作量,保证加工出来的成品与设计参数一致,避免因为曲面偏差导致推进效率不达标的问题。不同于多叶螺旋桨的设计,三叶构型在保证足够推进效率的同时,结构重量更轻,加工难度相对更低,对于中小型船舶来说平衡了制造成本与使用性能,是内河小型船舶推进系统中应用非常广泛的结构形式。
