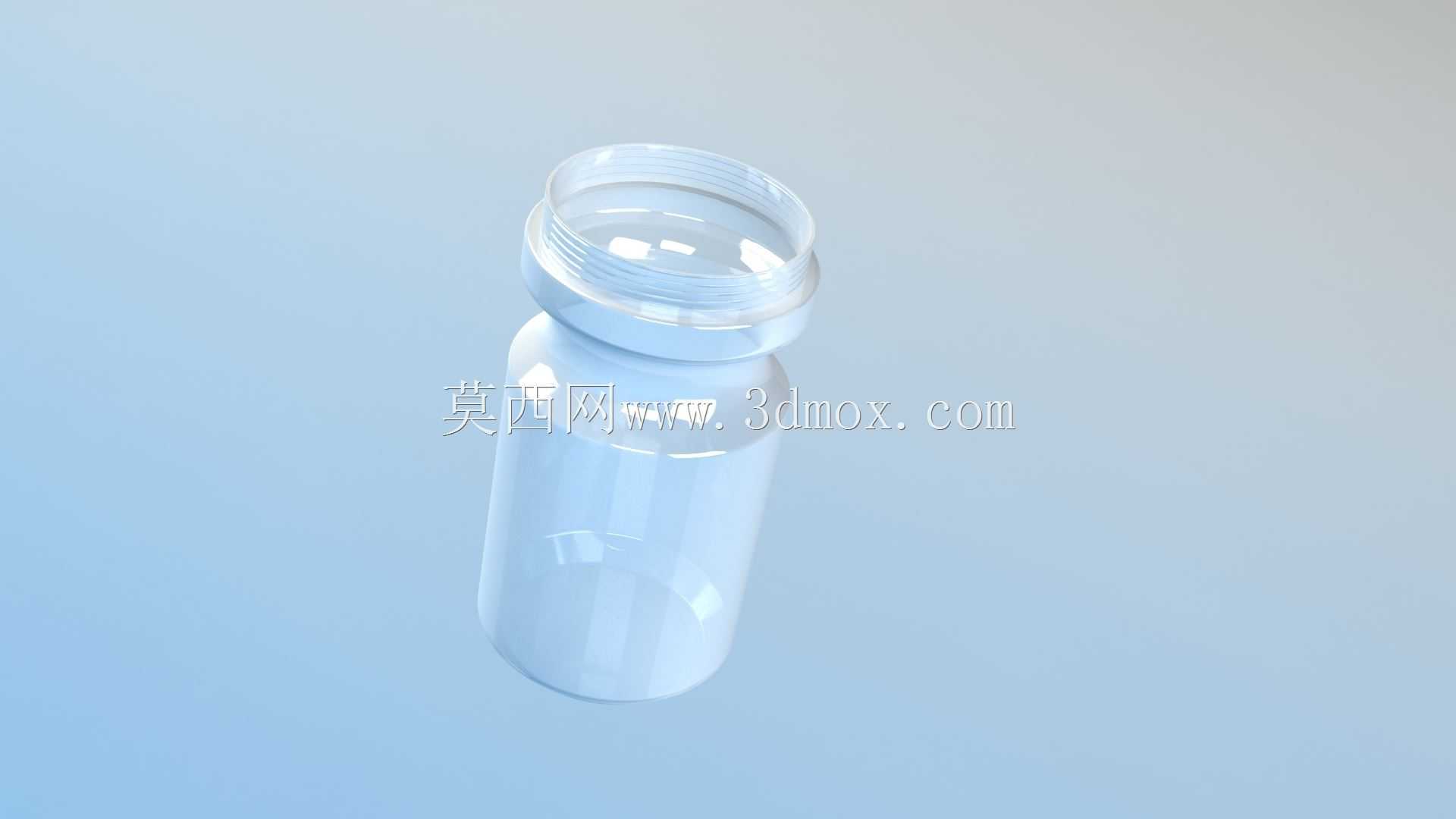

透明螺纹口试剂小瓶三维结构设计

　　这款透明小瓶的结构设计，最初是面向实验室试剂分装、医药口服液包装以及小型日化样品存储场景开发的，在实际产线适配中，也可兼容小型电子元器件的防尘收纳、工业检测环节的标准样件盛装需求。从结构设计逻辑来看，瓶口采用标准连续外螺纹结构，螺纹牙型选用梯形牙，牙距控制在1.8mm，牙高0.6mm，既可以保证与配套瓶盖的旋合密封性，又能避免螺纹过深导致的瓶坯注塑脱模变形问题，螺纹起始端做了15度导向倒角，方便自动化灌装线上的瓶盖自动对位旋合，减少卡瓶故障。瓶身整体采用直筒微收腰的构型，瓶身直径28mm，总高度62mm，瓶身壁厚均匀控制在1.2mm，这个壁厚参数是经过吹塑成型工艺仿真验证的，既可以保证PET或者PP材质成型后的通透度，

　　又能避免壁厚不均导致的应力开裂问题，瓶身底部做了内凹式底托结构，内凹深度2mm，底托边缘做了R1.5的圆角过渡，既可以提升瓶子直立放置的稳定性，又能在堆叠运输时分散底部承压应力，避免运输过程中底部受压凹陷。在设计过程中，特意将瓶肩位置做了R8的大圆弧过渡，没有采用生硬的直角转折，一方面是减少注塑/吹塑过程中原料流动的阻力，避免缺料、熔接痕等成型缺陷，另一方面大圆弧过渡的瓶肩在液体倾倒时可以形成稳定的导流面，不会出现液体沿瓶壁流淌的挂壁问题，适合小剂量液体的精准倾倒取用。瓶口的内径设计为16mm，这个尺寸可以适配常规的实验室移液器枪头伸入，方便实验人员直接移取瓶内试剂，不需要额外转移容器，减少试剂污染风险。瓶口端面做了0.

　　8mm宽的密封平面，平面平面度控制在0.1mm以内，可以配合铝箔垫片或者硅胶密封圈实现端面密封，在盛装易挥发试剂时，密封泄漏率可以控制在0.1%以内，满足医药、化工行业的包装密封要求。从安装适配边界来看，这款小瓶可以兼容市面上主流的小型灌装机的卡瓶工位，卡瓶位的适配直径范围是27-29mm，不需要对现有灌装产线的卡具做额外改造，就可以直接上线生产，瓶身总高度62mm的尺寸，也适配常规的贴标机标签工位，标签可粘贴区域高度为42mm，可以满足产品信息标签、警示标识的粘贴需求。在结构强度校核阶段，针对瓶身做了1.2米高度自由跌落仿真，瓶身落地后最大应力值低于PP材质的屈服强度，不会出现开裂漏液问题，同时瓶身可以承受0.

　　15MPa的内部正压，满足部分碳酸类饮品或者带压试剂的盛装需求。另外，瓶身的透明结构设计上，没有做多余的加强筋遮挡视线，方便使用者直接观察内部盛装物的余量、状态，对于实验室场景来说，可以快速判断试剂是否存在沉淀、变色等变质情况，不需要打开瓶盖检查，提升操作效率。在螺纹收尾位置，特意做了螺纹收尾的渐消结构，避免螺纹末端出现尖锐飞边，在人工拧盖的时候不会划伤操作人员手部，同时也减少瓶盖旋合到末端时的卡顿感，提升使用手感。
