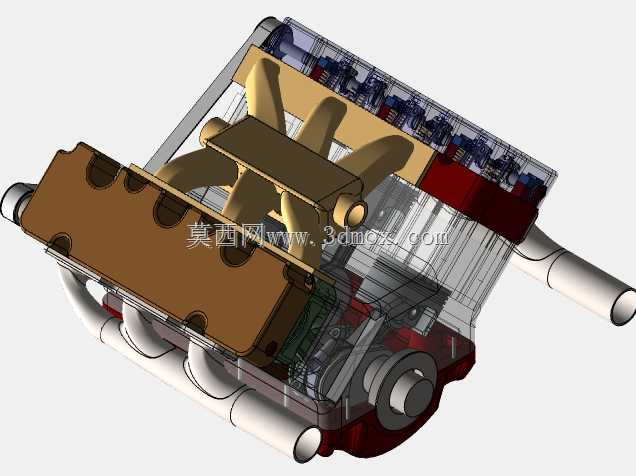

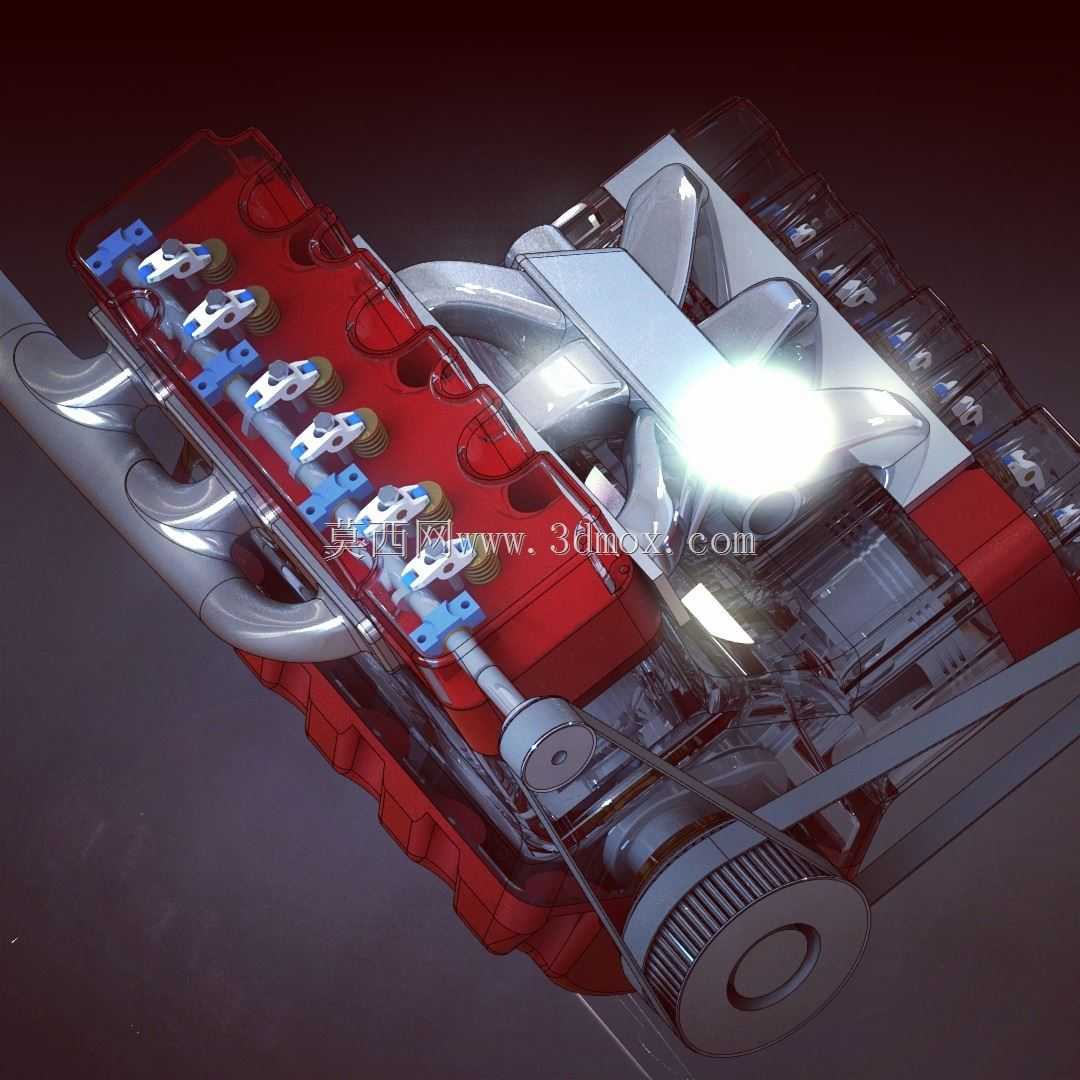

V型八缸汽车发动机结构三维设计

　　在乘用车辆、高性能改装车以及轻型工程机械的动力匹配场景中，V型八缸发动机始终占据着大排量动力单元的核心位置，这类动力装置凭借对称的气缸布局、更优的整机平衡特性，能够在相对紧凑的机舱空间内输出充沛的扭矩与功率，覆盖从民用高端乘用车到特种作业设备的动力需求。从结构设计的实际落地角度出发，该V8动力单元采用90度夹角的气缸排布方案，这种排布方式能够让两侧气缸的点火间隔实现均匀分配，大幅降低运转过程中的一阶、二阶振动，减少曲轴与缸体连接位置的交变应力，提升整机的运转平顺性与使用寿命。进排气系统的布局采用两侧对称的歧管设计，进气侧预留了足够的空气滤清器与节气门安装空间，排气歧管的走向充分考虑了机舱内的热管理边界，与周边线束、

　　冷却管路的安全间隙控制在工程要求的合理范围内，避免高温排气对周边附件造成热辐射损伤。缸盖部分的设计集成了凸轮轴安装位、气门组件与喷油器安装接口，每缸四气门的配气结构能够保证高转速工况下的进排气效率，同时凸轮轴的传动路径采用正时皮带与张紧轮配合的方案，传动轮系的布局充分避让了前端的水泵、发电机等附件安装位，保证前端轮系的皮带包角符合传动效率要求，减少皮带打滑的风险。缸体部分采用整体式铸造结构的设计思路，两侧缸体与上曲轴箱集成在一起，提升整机的结构刚度，曲轴的主轴颈与连杆轴颈的排布按照V8发动机的点火顺序做了配重平衡设计，能够抵消活塞往复运动产生的惯性力，降低曲轴运转过程中的弯曲载荷。油底壳位于整机下部，

　　设计时充分考虑了车辆倾斜工况下的机油存储与泵送需求，集滤器的吸油口位置设置在油底壳的最低储油区域，避免车辆急加速、急制动或者大角度倾斜时出现机油泵吸空的问题。冷却系统的水道在缸体与缸盖内部采用连通式设计，冷却液从缸体下部进入，经过气缸周围的水套带走缸壁热量后进入缸盖水套，对燃烧室、气门座区域进行重点冷却，最后从缸盖上部的出水口流出进入散热器，整个水道的截面变化经过优化，避免出现冷却死区，保证各缸工作温度的均匀性。润滑系统的油路在缸体内部做了集成式设计，主油道沿缸体纵向布置，通过分油道向各个主轴颈、连杆轴颈、凸轮轴轴颈供给压力机油，同时在缸盖位置设置了回油通道，保证润滑后的机油能够顺利回流到油底壳，减少机油在缸盖内的滞留，

　　避免出现机油消耗过高的问题。整机的外部安装边界充分考虑了整车搭载的需求，缸体两侧预留了发动机悬置的安装凸台，凸台的位置经过重心匹配计算，保证悬置点能够有效隔离发动机的振动向车身传递；前端轮系的附件安装位按照标准化的接口尺寸设计，能够匹配不同规格的发电机、空调压缩机、转向助力泵等附件，提升动力单元的适配性；进气歧管上部预留了空气流量计、节气门体的安装法兰，法兰的密封面平面度满足密封要求，避免出现进气泄漏影响空燃比控制；排气侧的歧管出口采用标准化的法兰接口，能够直接匹配三元催化器与排气中段的安装，减少整车改装或者配套时的二次加工工作量。从实际使用的场景来看，这类V8动力单元不仅能够满足民用车辆对动力平顺性、大扭矩输出的需求，在一些特种作业设备、小型船舶动力改装场景中也有广泛应用，其紧凑的V型布局相比直列六缸、直列八缸发动机能够大幅缩短整机长度，更适配不同设备的动力舱安装空间，同时对称的结构也让整机的重心更靠近动力舱的中心位置，提升整车或者设备的配重平衡表现。在建模过程中，所有的配合面尺寸、安装孔位都按照实际工程装配的公差要求做了匹配，活塞与缸壁的配合间隙、曲轴轴颈与轴瓦的配合间隙都预留了合理的膨胀空间，保证模型在做运动仿真时能够真实还原发动机的实际运转状态，方便结构设计人员在做动力总成匹配时直接参考相关安装边界尺寸，减少前期方案设计的重复建模工作量。
