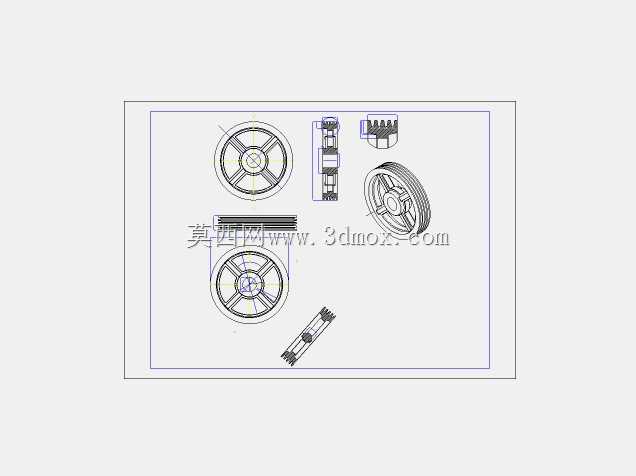

电梯用400mm直径五槽导向轮结构

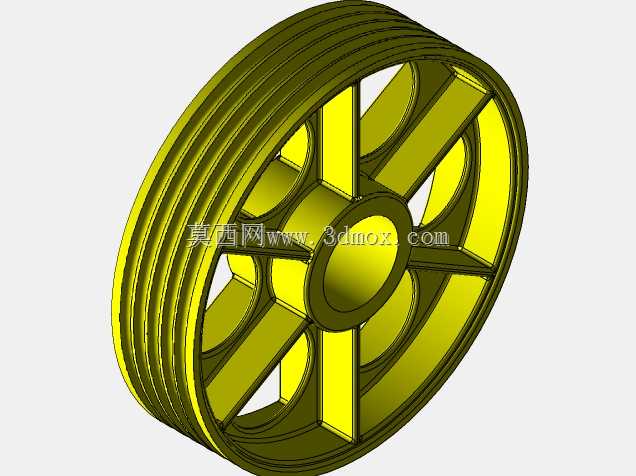

　　槽型匹配3/8英寸钢丝绳的曲率半径，槽面的加工精度需要保证钢丝绳在槽内接触均匀，避免出现局部应力集中导致钢丝绳过早磨损，绳槽之间的凸缘高度经过校核，能够防止电梯运行过程中钢丝绳出现跳槽、脱槽的故障，即使在电梯急停、载荷突变的工况下，也能把钢丝绳约束在对应槽位内。轮毂部分是整个轮体的安装基准，中心的通孔用来匹配安装轴的直径，孔的公差配合需要兼顾安装便利性和转动同轴度要求，避免轮体转动时出现径向跳动，加剧钢丝绳和轴承的磨损；轮毂和轮缘之间通过六组对称分布的辐条连接，辐条的截面采用矩形结构，排布角度经过受力仿真优化，能够均匀传递轮缘承受的钢丝绳径向载荷，不会出现局部应力集中导致辐条断裂的问题，对称的辐条布局也让整个轮体的动平衡性能更好，在垂直运输的电梯系统里，导向轮是承担曳引绳转向、均衡绳组张力的核心配套部件，这款直径400mm的五槽导向轮，主要适配采用3/8英寸直径曳引绳的中低速乘客电梯、载货电梯的转向布置场景，通常安装在机房曳引机架或者轿顶、对重架的对应位置，用来调整曳引绳的包角，改变钢丝绳的走向，让曳引轮两侧的绳段保持合理的间距，避免运行过程中绳组之间出现干涉、摩擦的问题。从结构设计来看，轮体采用辐条式镂空结构，没有采用厚重的实心轮辐设计，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低了轮体自身的转动惯量，减少电梯启停阶段的惯性冲击，同时也能降低材料消耗，控制部件自重，方便现场安装搬运。轮缘部分设计了五道等距分布的绳槽，

　　高速转动时不会产生额外的振动，传递到机架上的振动更小，能提升电梯运行的平稳性，降低轿厢内的运行噪音。在实际选型应用中，这款导向轮的安装边界需要匹配现场的机架安装尺寸，轮体的总宽度需要和五道绳槽的排布间距匹配，保证钢丝绳排布后和曳引轮的绳槽完全对正，不会出现偏角，否则会加剧钢丝绳和绳槽的侧面磨损，缩短部件使用寿命；轮体的转动部分通常配套深沟球轴承或者圆锥滚子轴承，根据电梯的额定载荷、额定速度选择对应的轴承型号，保证轴承的额定动载荷能够覆盖轮体承受的最大径向力，满足电梯全生命周期的使用要求。设计这类绳轮结构的时候，首先要明确适配的钢丝绳直径、槽数、轮径要求，电梯相关标准里对曳引绳轮的节圆直径和钢丝绳直径的比值有明确要求，

　　400mm的直径匹配3/8英寸的钢丝绳，刚好满足标准里的比值要求，能够降低钢丝绳的弯曲疲劳损耗，延长钢丝绳的更换周期；其次要校核轮体的强度，在满载工况、安全钳动作、电梯冲顶蹲底的极端工况下，轮体的辐条、轮缘、轮毂的应力都要在材料的许用应力范围内，通常这类轮体会采用铸铁或者铸钢材料铸造后加工，部分轻量化场景也会采用高强度铝合金加工，不同材料的许用应力不同，建模阶段需要根据选定的材料调整辐条的厚度、截面尺寸，保证强度冗余量合理，既不会因为强度不足出现安全隐患，也不会因为过度设计造成材料浪费。轮体的表面处理也需要考虑使用环境的要求，安装在机房内的导向轮通常做喷漆或者氧化防锈处理即可，如果是安装在井道内潮湿环境的导向轮，

　　还需要额外做防腐处理，避免长期受潮生锈影响绳槽的表面精度。在三维建模过程中，需要重点保证绳槽的轮廓精度、轮体的同轴度、辐条的对称度，这些参数直接影响后续零部件加工的合格率，也会影响最终部件安装后的运行状态；建模时可以先绘制轮缘、轮毂的回转截面，通过回转命令生成基础的轮体轮廓，再绘制单根辐条的截面拉伸后，通过圆周阵列生成所有辐条结构，最后对所有的锐边做倒角处理，避免加工和安装过程中出现锐边割伤的问题，同时也能消除应力集中点，提升部件的抗疲劳性能。这类导向轮除了电梯场景外，经过尺寸调整后也可以用在索道、起重设备的钢丝绳转向位置，核心的设计逻辑是共通的，都是要保证钢丝绳转向顺畅、受力均匀、运行过程无跳动无脱槽风险，只是不同应用场景下的载荷、速度参数不同，对应的轮体强度、轴承选型会做对应调整。
