杠杆式锁扣传动连杆结构件

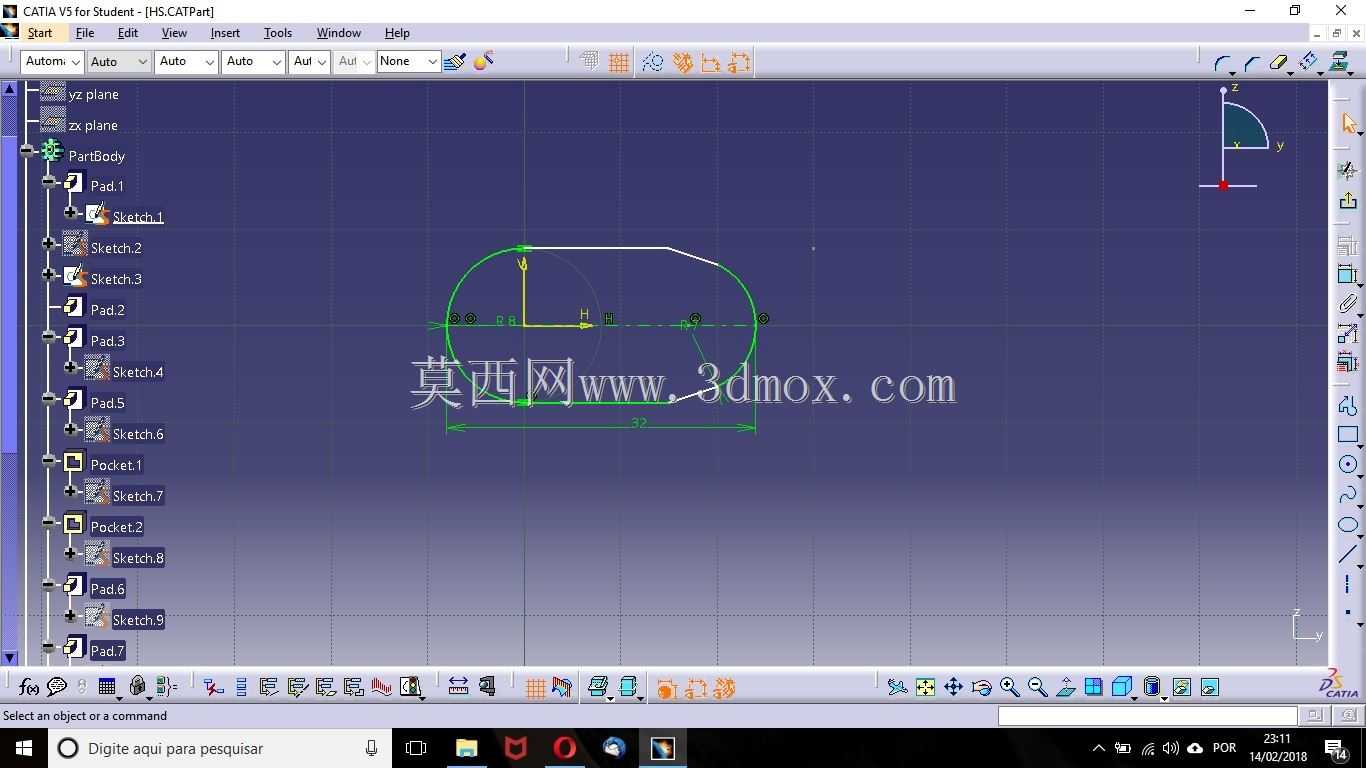

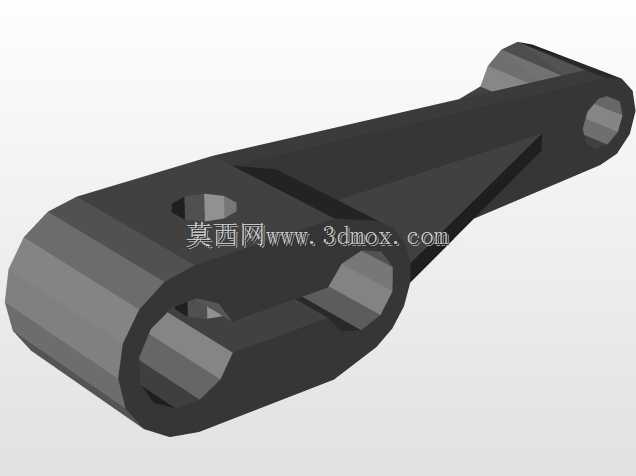

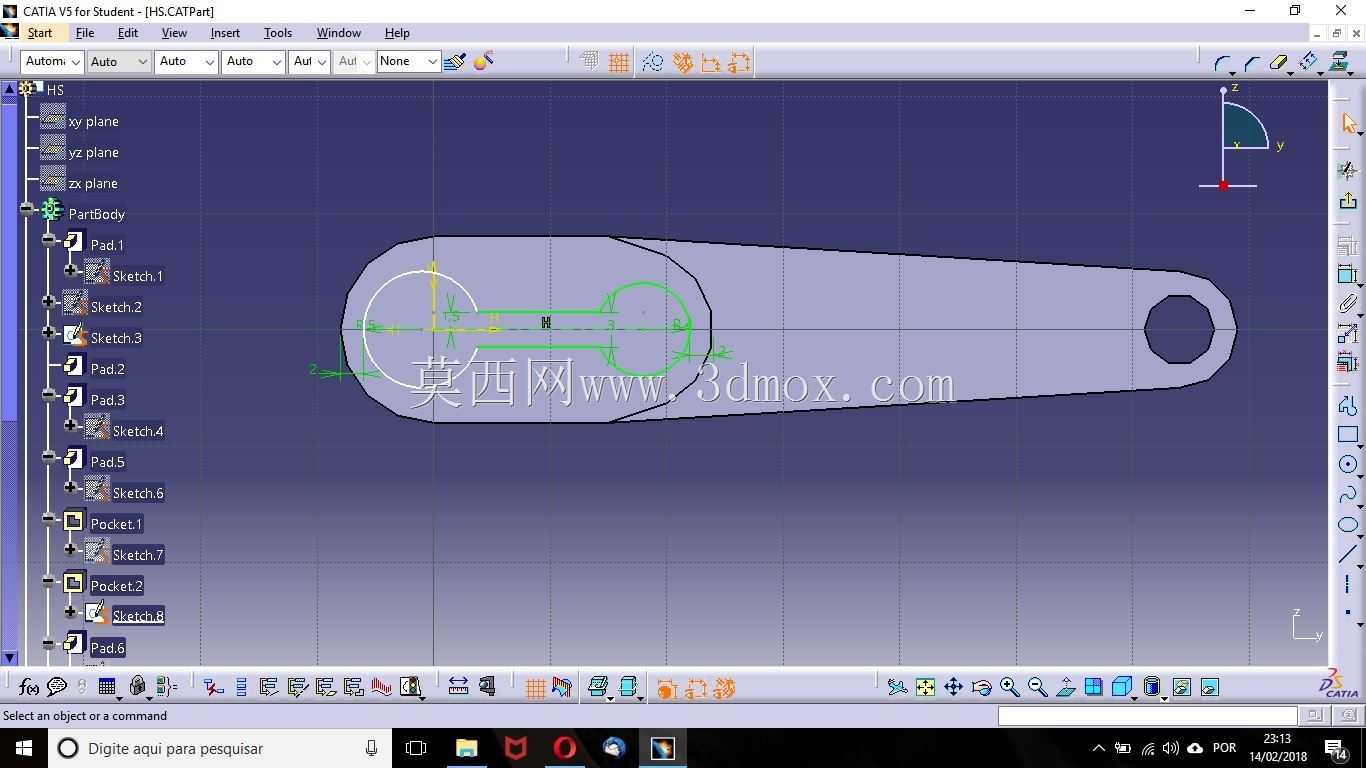

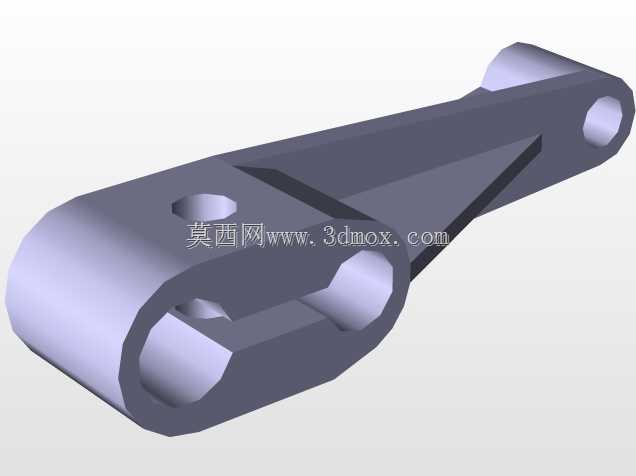

　　这类杠杆式锁扣连杆构件，常应用在工业设备舱门、检测仪器防护盖、小型自动化工作站安全联锁机构中，作为手动锁止动作的核心传力部件，承担把人手施加的扳动力矩转化为锁舌拉紧行程的作用，相比直推式锁扣，它能通过杠杆比放大输入力，在密封舱门、带胶条压紧需求的防护结构上，能提供足够的锁止预紧力，避免设备运行过程中因振动出现松脱、密封失效的问题。从结构设计逻辑来看，构件整体采用长杠杆臂加三角加强筋的布局，长条形主臂承担主要的传力路径，两端的铰接孔分别对应操作端和锁舌连接端，中间的斜向加强筋并非装饰结构，是为了抵消扳动过程中主臂承受的弯曲应力，避免长力臂结构在反复扳动后出现塑性变形，毕竟这类手动操作件的设计寿命通常要满足万次以上的开合循环，

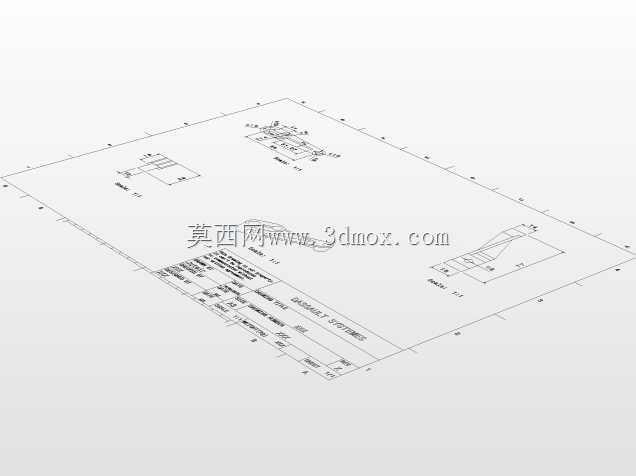

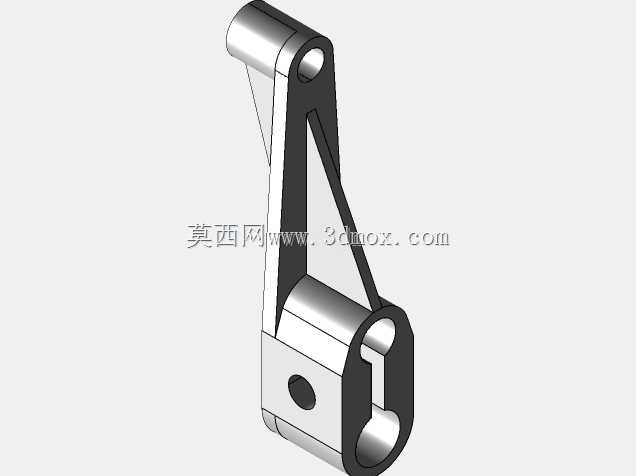

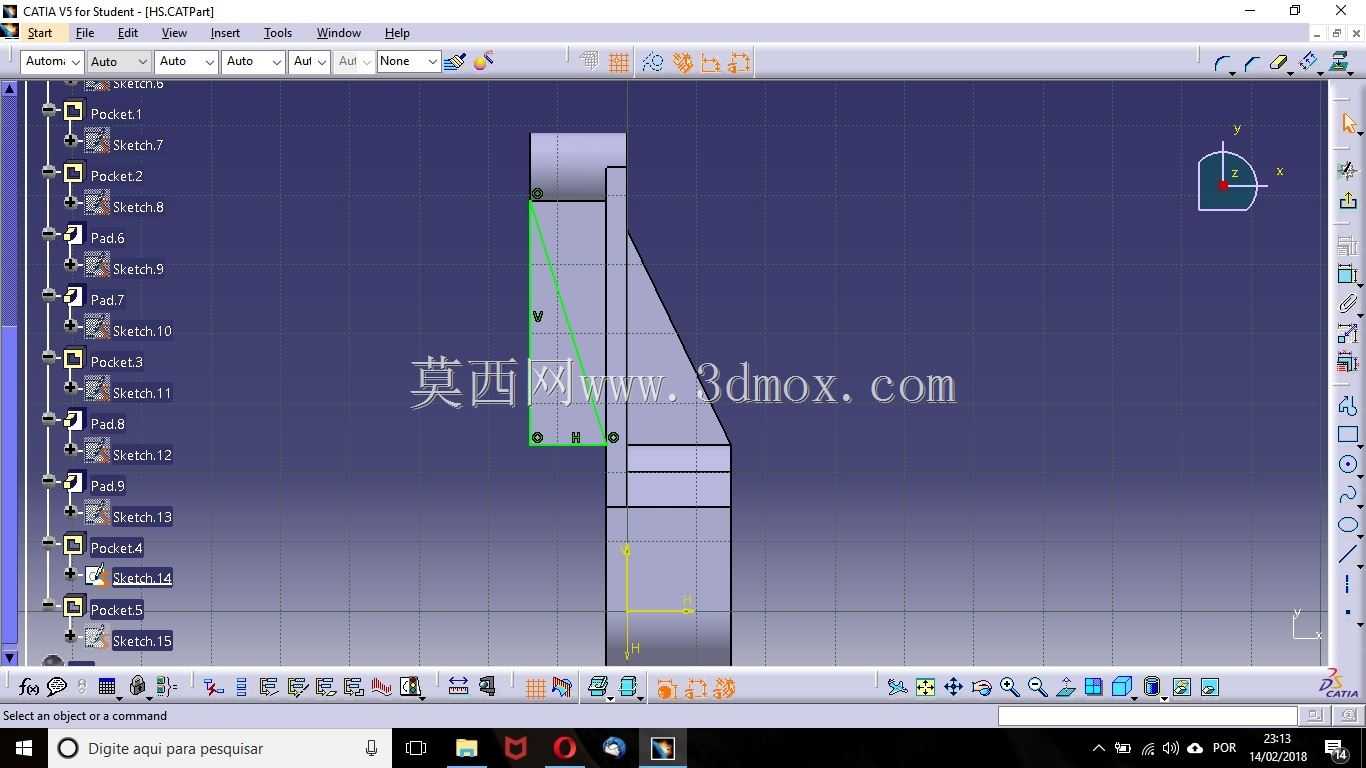

　　没有加强结构的话，臂身中部很容易在应力集中位置出现疲劳裂纹。两端的铰接座做了加厚处理，孔位周边做了凸台结构，一方面是增加铰接位置的接触面积，降低销轴转动时的面压，减少铰接副的磨损量，另一方面凸台结构能让安装时的贴合面更稳定，避免安装后构件出现轴向窜动。下端的铰接座上预留了径向的销孔，是用来连接锁舌或者拉杆的，这个孔的位置经过杠杆比核算，当扳动上端操作端绕上部铰接点转动到锁止位置时，下端的行程刚好能把锁舌拉到锁紧位，同时整个构件能越过死点位置，实现无额外锁止结构的自锁紧，哪怕设备运行产生持续振动，也不会自行松脱。从安装边界来看，上部铰接孔是整个构件的固定旋转基准，安装时需要保证这个孔的轴线与安装面垂直，否则扳动过程中会出现卡滞，

　　两个铰接孔的中心距决定了杠杆的总行程，选型时需要匹配对应舱门的拉紧行程需求，通常这类构件的安装面需要预留足够的转动空间，避免臂身转动时和周边的设备壳体、管线产生干涉，下部连接锁舌的位置需要预留一定的间隙补偿量，抵消安装误差和胶条长期使用后的压缩变形量。实际应用中，这类构件常搭配压缩弹簧使用，在解锁位置提供复位力，避免锁舌在重力作用下自行下落，扳动操作端的力通常控制在15牛到30牛之间，符合人体工程学的操作力度要求，既不会因为太松导致误触解锁，也不会因为太紧让操作人员开合费力。构件的棱角位置都做了小圆角过渡，一方面是避免加工和装配过程中出现锐边割手的问题，另一方面圆角能降低应力集中系数，提升构件的抗疲劳性能，

　　铰接孔的内径公差通常取H7级别，和配套的销轴采用间隙配合，保证转动顺畅的同时不会有过大的旷量，避免长期使用后出现锁止位置偏移。在传感器安装防护类的场景中，这类锁扣常用来固定传感器的防护外罩，需要频繁开合进行传感器校准、维护，对构件的可靠性和操作便捷性要求较高，这种杠杆式结构刚好能满足快速开合、锁止可靠的需求，不需要额外工具就能完成防护盖的开启和锁闭，大幅提升现场维护的效率。
