阿特拉斯辛德勒双圆柱安装式传感组件结构

　　在工业自动化生产线、楼宇智能升降设备以及物流输送系统的现场部署环节，这类双圆柱安装式的传感组件往往承担着位置触发、行程限位的核心作用，很多一线调试的结构工程师都有过类似的选型经历：既要保证感应端的探测范围覆盖到位，又要让安装基座适配现有型材的固定孔位，不能额外增加现场打孔改件的工作量。从实际使用场景来看，这类组件常被用在升降滑轨的两端极限位置检测，当滑动台架沿着导轨运行到预设的端点位置时，圆柱端的感应面会提前触发信号，给控制系统传递减速或者停机的指令，避免硬碰撞造成的机构损伤，部分场景下也会被用作物料到位检测，当输送线上的工装托盘移动到对应工位时，感应端捕捉到金属或者标识物的信号，就会触发后续的加工、扫码或者分拣动作。

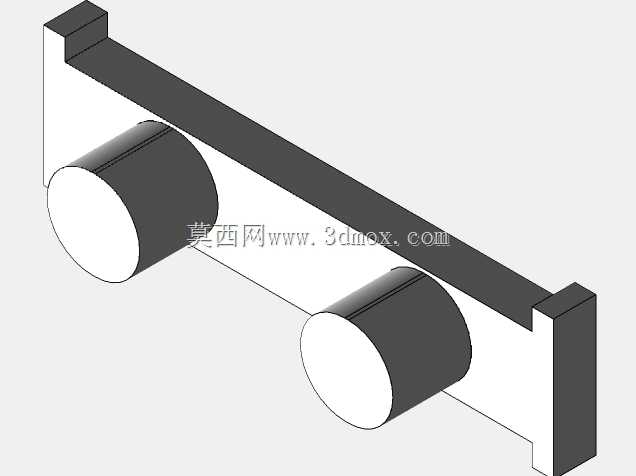

　　从结构设计的思路来看，这个组件采用了一体式L型安装基座搭配两个平行布置圆柱感应端的布局，没有采用常见的单传感器分体安装方式，核心是为了减少现场安装的校准工作量——两个圆柱感应端的相对位置在出厂建模阶段就已经完成了同轴度和平行度的公差约束，现场安装时只需要把L型基座的两个垂直端面贴紧设备的安装基准面，拧紧紧固螺丝就能完成两个检测点的位置固定，不用像分体安装那样反复调整两个传感器的间距和角度，能大幅缩短产线调试的周期。基座的两个折边末端做了加厚的凸台结构，这部分是专门预留的安装孔位区域，凸台的厚度比基座主体板材厚出2mm左右，一方面是为了增加螺丝锁紧时的接触强度，避免长期受设备振动影响出现基座松动偏移，另一方面凸台的平面可以作为安装时的定位止口，和设备机架上的预加工凹槽配合，不用额外打定位销就能保证安装位置的重复精度。

　　两个圆柱感应端采用了等直径的设计，圆柱的端面和基座的安装垂直面保持平行，感应面突出基座平面的距离经过了精确计算，既不会因为突出太多被运行的工件刮擦磕碰，也不会因为缩进太多导致感应距离不足出现信号漏检。圆柱和基座的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在设备长期运行产生振动的工况下，不会出现连接根部断裂的问题。从安装边界的尺寸约束来看，L型基座的长边长度适配常规40系列工业铝型材的槽间距，两个安装凸台的中心距刚好和铝型材上的通用安装孔位匹配，现场安装时可以直接使用T型螺栓配合法兰螺母锁紧，不需要额外制作转接板；短边的高度控制在常规传感器安装的安全高度范围内，不会和滑轨上的滑动座产生运动干涉，两个圆柱感应端的中心距对应升降设备常用的两级减速触发位置，第一个圆柱端对应减速预警位置，第二个对应硬限位保护位置，两个位置的间距经过实际工况验证，能匹配常规升降速度下的制动距离要求，不会出现减速过晚导致冲过限位的问题。

　　在细节设计上，基座的背面做了0.5mm深度的凹槽处理，这部分是为了贴装密封缓冲垫，当基座贴紧设备机架安装时，缓冲垫可以填充两个接触面之间的微小间隙，一方面起到减振的作用，减少设备运行振动传递到感应端造成信号误触发，另一方面也能阻挡车间里的切削液、粉尘进入安装缝隙，避免长期使用后缝隙积尘锈蚀导致拆卸困难。圆柱感应端的外壳采用了和基座一致的金属材质，表面做了哑光氧化处理，不会因为车间的照明反光干扰其他光电传感器的正常工作，圆柱的尾部预留了走线的空间，布线时可以沿着基座的折边走线，用扎带固定在基座背面的走线槽位里，不会出现线缆悬垂被运动部件刮扯的问题。

　　很多刚入行的工程师在做这类检测组件选型时，往往只关注传感器的感应距离参数，忽略了安装基座的结构适配性，最后现场安装时才发现孔位对不上、和周边部件有干涉，不得不临时做转接件，既增加了成本又耽误了调试进度，而这种集成式的双传感位安装结构，就是把现场安装的适配性问题提前在设计阶段解决掉，把两个检测点的位置精度、安装强度、干涉边界都做了统一的约束，不管是用在升降设备的行程限位，还是输送线的工位到位检测，都能直接适配常规的工业安装基准，减少现场的改造成本。另外这种结构的维护性也更好，当其中一个感应端出现故障需要更换时，只需要拧下圆柱端的紧固螺丝就能单独更换，不需要拆卸整个基座，也就不会破坏已经校准好的安装位置，更换后不需要重新调整两个检测点的间距，能大幅缩短设备的停机维护时间。
