电梯用聚氨酯缓冲防撞结构设计

　　在垂直升降类设备的终端防护体系里，这类聚氨酯缓冲结构是最后一道被动安全防线，最常见的应用场景是乘客电梯、载货电梯的井道底坑，同时也会用在立体车库升降工位、重型堆垛机运行终端、舞台升降台的限位位置，用来吸收运动部件到达行程终点时的剩余动能，避免刚性碰撞带来的结构损坏、人员冲击伤害。和传统的弹簧缓冲、液压缓冲结构相比，聚氨酯材质的缓冲件不需要复杂的密封结构、液压油腔，日常几乎免维护，耐候性更强，在潮湿、多粉尘的井道环境里不会出现弹簧锈蚀、液压油泄漏的问题，适配绝大多数中低速升降设备的缓冲需求。

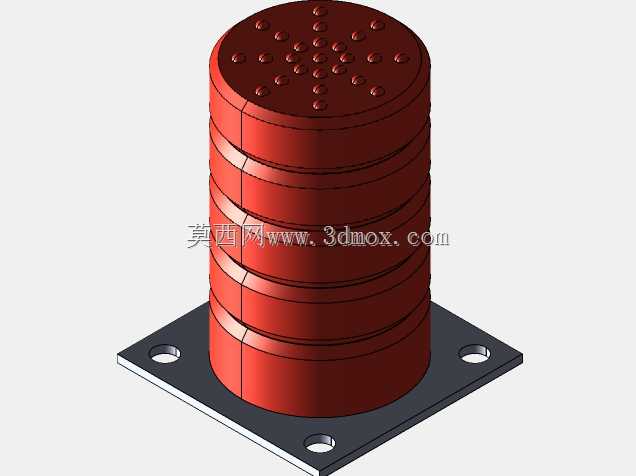

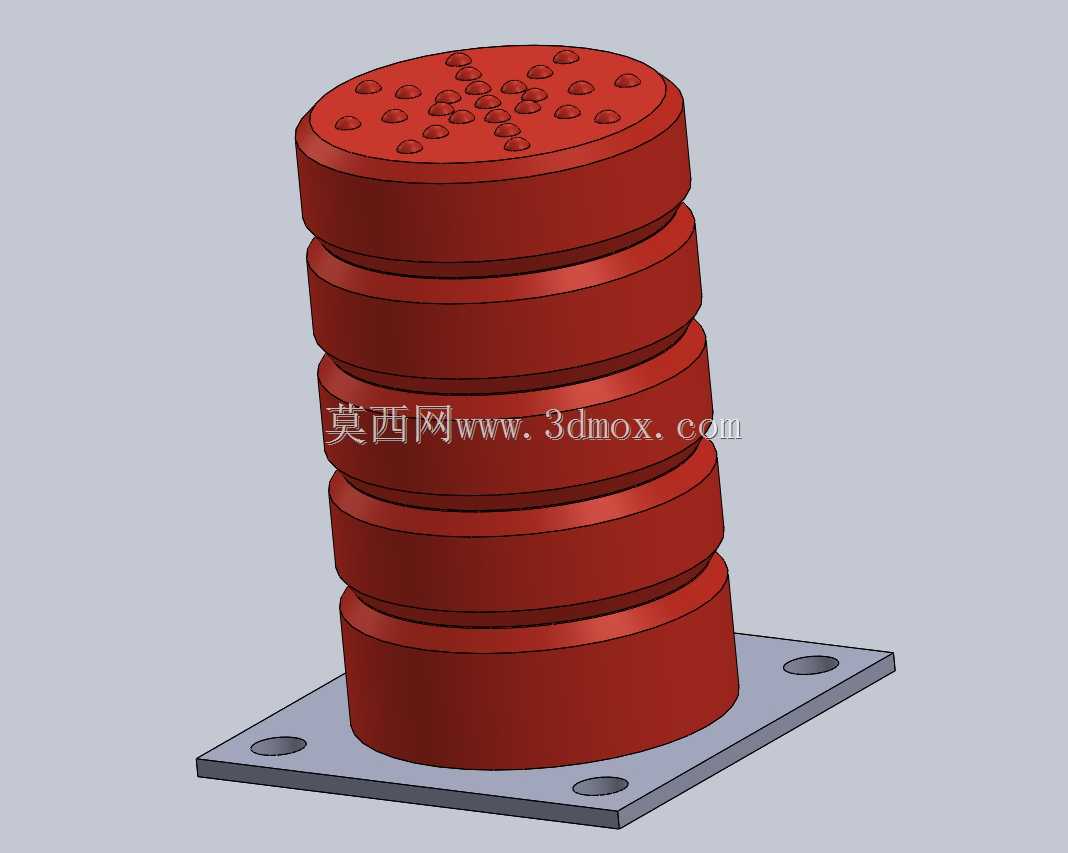

　　从结构设计逻辑来看，这个缓冲件采用了多段环形凸肋的叠层柱体结构，主体的聚氨酯弹性体部分做了五层等距的环形凹槽，把柱体分割成多个可独立形变的缓冲单元，当顶部受到垂向冲击载荷时，每一段环形凸肋都可以独立产生压缩形变，不会因为整体柱体的刚度太大导致缓冲反力骤升，同时多段结构也拉长了有效缓冲行程，让动能吸收过程更平缓，避免冲击瞬间的减速度超过人体耐受阈值或者设备结构的承受极限。柱体顶面做了阵列排布的半球形凸起，这些凸起一方面可以在接触冲击的初始阶段先产生小形变，抵消初始接触的尖峰载荷，另一方面也能增大接触面的摩擦力，避免冲击瞬间升降部件的底架和缓冲顶面出现滑移错位。

　　底部的安装法兰采用方形钢板结构，四个角位置加工了沉头安装孔，孔位的间距适配通用电梯底坑的预埋安装板尺寸，安装时可以直接通过膨胀螺栓或者预埋螺栓把法兰固定在混凝土基础或者设备底架上，法兰和聚氨酯柱体的结合面做了嵌入式的硫化连接，聚氨酯材料在成型时直接和法兰表面的粗糙结合面咬合，不需要额外的螺栓固定，避免长期受冲击后连接位置出现松动脱落。从安装边界来看，法兰的方形轮廓尺寸要大于聚氨酯柱体的直径，安装时需要预留的平面空间要覆盖法兰外轮廓，同时柱体周围要预留至少50mm的径向间隙，避免缓冲件压缩形变时和周围的导轨支架、底坑布线出现干涉；垂向的安装空间需要匹配缓冲件的自由高度加上最大压缩量的预留距离，确保升降部件到达最低位置时，缓冲件的压缩行程在聚氨酯材料的许用压缩比范围内，不会因为过度压缩导致材料出现不可逆的塑性变形。

　　在材料选型的设计考量上，选用的聚氨酯材料硬度控制在邵氏A60-70区间，这个硬度区间的材料既具备足够的支撑刚度，不会在长期静载荷下出现明显的蠕变，又能在冲击载荷下产生足够的形变来吸收动能，材料的回弹性控制在40%左右，避免缓冲结束后回弹太快给升降部件带来反向冲击。和同规格的橡胶缓冲件相比，聚氨酯的抗压缩永久变形性能更优，经过数万次冲击循环后，高度损失率可以控制在5%以内，不需要频繁调整安装高度或者更换缓冲件。顶面的半球形凸起高度统一为3mm，阵列排布的间距均匀，确保接触时各个位置的受力一致，不会出现偏载导致柱体倾斜形变的问题。

　　实际选型应用时，需要根据升降部件的额定运行速度、总质量来匹配对应高度和直径的缓冲件，确保缓冲过程的平均减速度、最大减速度都符合安全规范要求，这个结构的三维模型完整还原了法兰安装孔位、环形凸肋尺寸、顶面凸起的排布细节，结构工程师在做井道布置、设备终端防护设计时，可以直接调用这个模型核对安装空间、匹配安装接口，不需要重新测绘建模，能大幅提升设计阶段的效率，也能避免因为尺寸核对偏差导致后期安装时出现干涉、接口不匹配的问题。建模过程中已经把聚氨酯部分和金属法兰部分做了独立的实体划分，后续做有限元冲击仿真时，可以直接给不同部分赋予对应的材料属性，模拟不同冲击速度下的形变、应力分布情况，验证缓冲性能是否满足设计要求。
