复古拼接式单目关节机器人结构设计

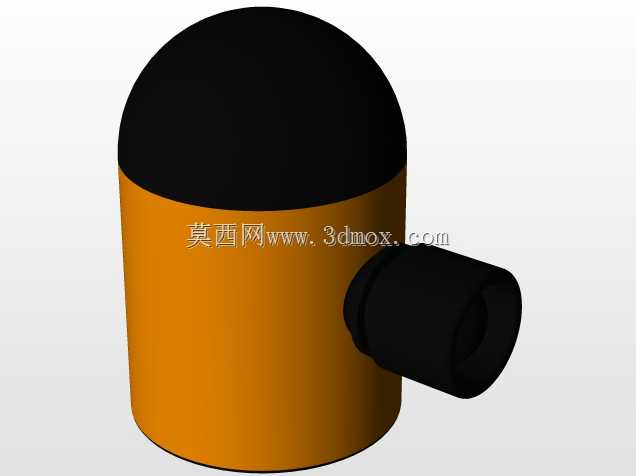

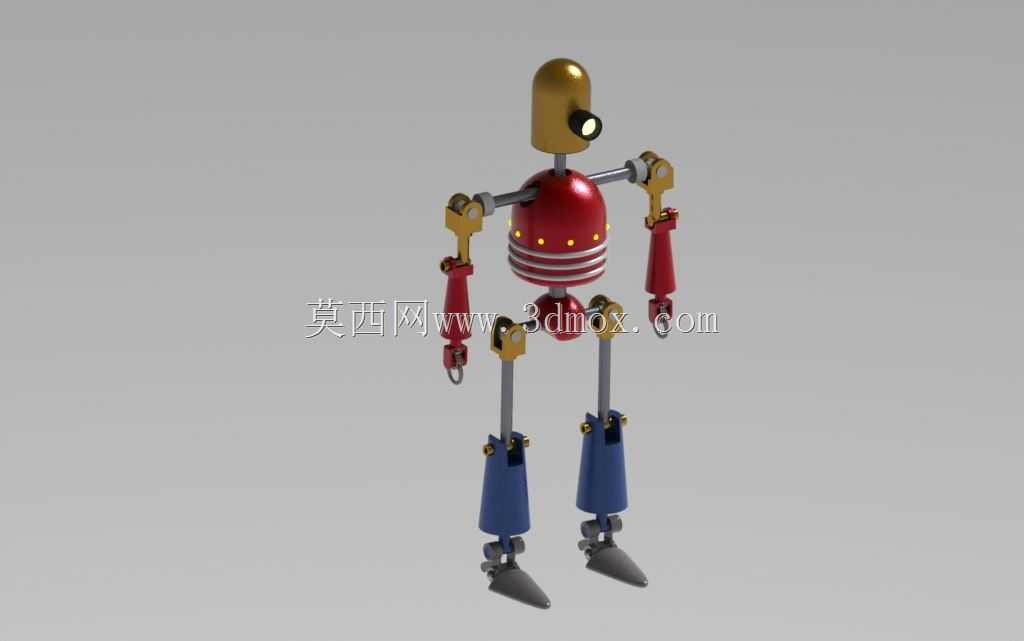

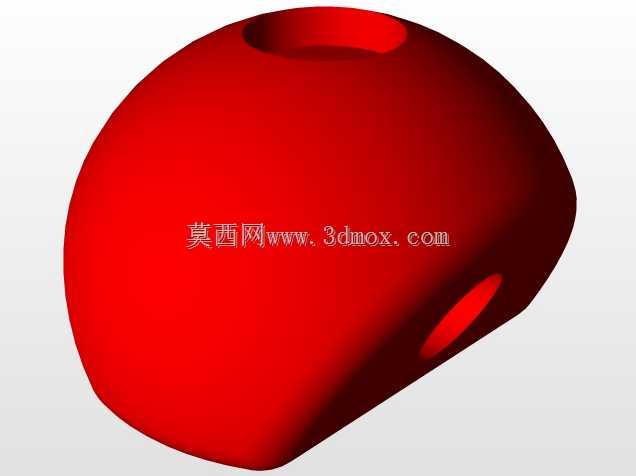

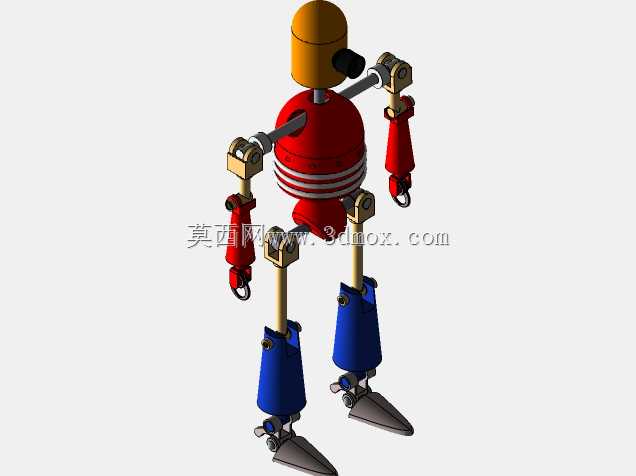

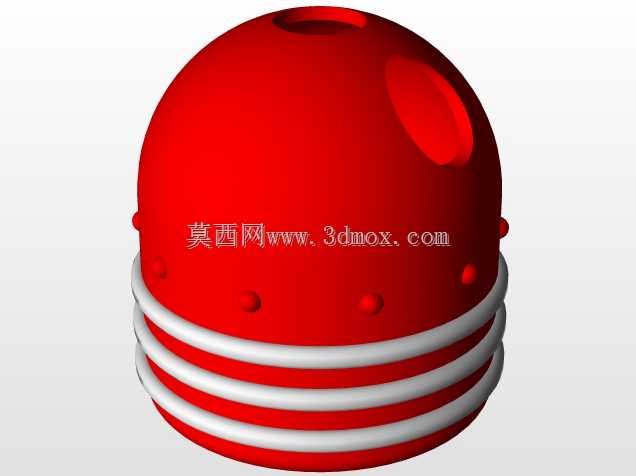

　　这款仿生关节机器人的结构设计，最初是面向科教展示场景做的概念验证方案，整体采用类人型双足直立布局，没有集成复杂的行走驱动单元，核心定位是作为机械结构教学演示载体、文创展示摆件原型以及传感器搭载测试平台使用。从结构布局来看，头部采用椭球形单舱设计，前端预留了圆形探测元件安装位，可直接嵌入红外测距、光电感应类传感元件，头部与躯干之间采用单轴铰接结构，可实现水平方向180度旋转，满足探测端的方位调整需求，铰接位置内置了限位凸台，避免转动过程中出现线缆缠绕的问题。躯干部分采用分层堆叠式结构，上半段为半球形主舱体，表面预留了三圈环形装饰槽，可嵌入LED指示灯带做状态显示，下半段为伸缩式波纹管结构，既可以实现躯干长度的小范围调整，

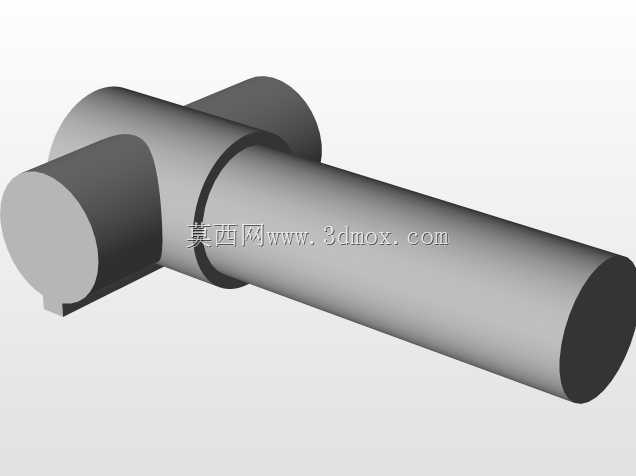

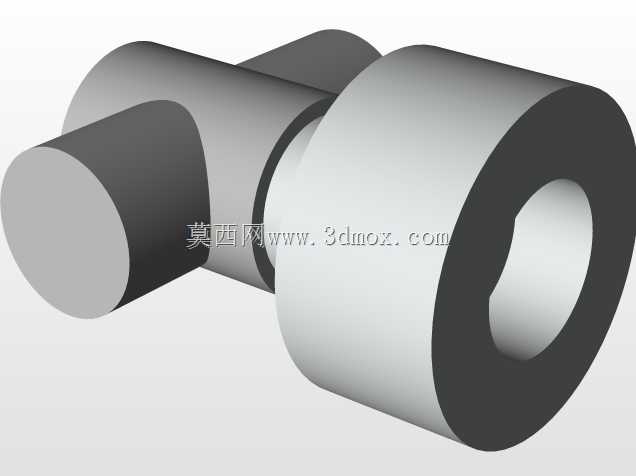

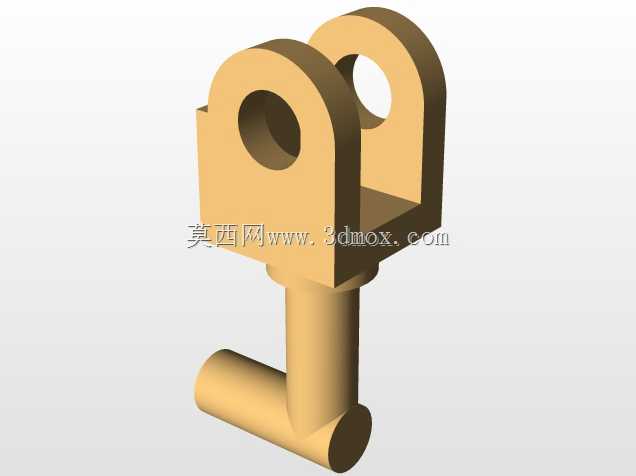

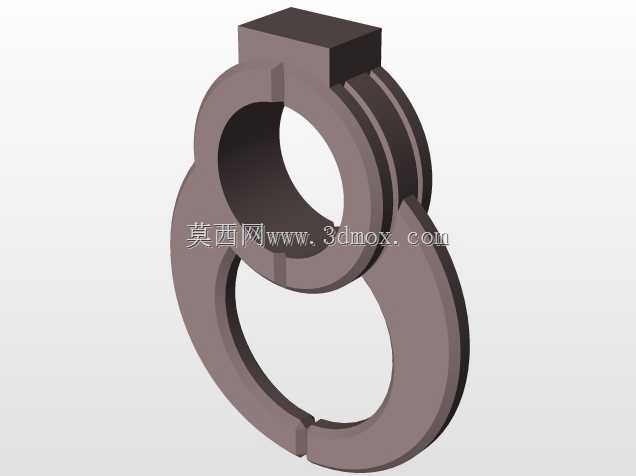

　　也能为内部走线提供足够的弯曲余量，躯干两侧的肩部采用十字轴万向铰接结构，可实现上臂的前后摆动、侧方抬升两个自由度，上臂构件采用黄铜质感的压铸结构件形态，臂身预留了穿线孔位，所有电气线路均可从构件内部穿行，避免外露造成干涉。肘部采用单轴销轴连接，可实现小臂120度范围内的弯折动作，小臂末端设计了挂钩式快装接口，可根据使用需求快速更换夹爪、探测头、操作工具等不同末端执行器，不需要额外拆解臂身主体结构。下肢部分的髋关节同样采用万向铰接结构，可支撑腿部完成前后摆动、侧方开合动作，大腿段为直杆式承力构件，表面做了防滑纹理处理，膝关节处设置了阻尼调节结构，可调整关节转动的阻尼力度，让肢体可以稳定停留在任意调整角度，不需要额外增加锁止结构。

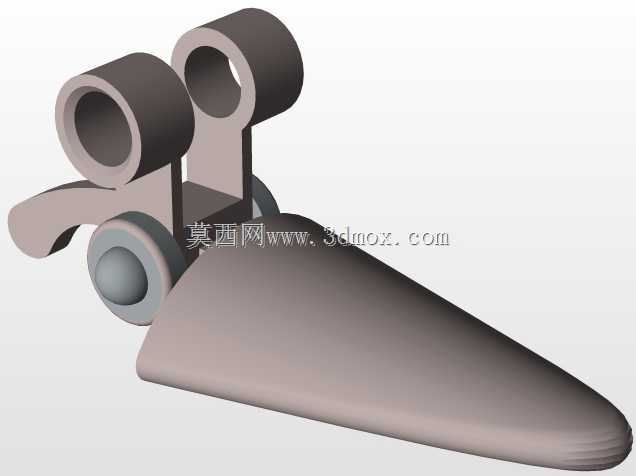

　　小腿段采用锥形承力外壳，内部预留了配重块安装腔，可根据整体重心调整需求加装不同重量的配重块，保证直立状态下的结构稳定性，足部采用楔形支撑脚，底部做了平面贴合设计，接触面积足够支撑整体结构的静态稳定，不需要额外增加固定底座即可平稳放置在水平台面上。从设计思路上来说，这款结构没有追求工业级机器人的高精度重载能力，而是把重点放在了结构的易展示性、易拆装性上，所有铰接位置均采用外露式销轴连接，不需要专用工具即可完成拆解与组装，方便教学场景下演示关节机器人的自由度构成、连杆传动逻辑。整体外形没有做一体化封闭外壳，所有结构构件均外露呈现，能让观察者直观看到每个关节的连接方式、运动路径，在作为展示载体使用时，可直接在各个关节位置粘贴应变片、

　　角度传感器，测试不同姿态下的构件受力情况，也可在躯干舱体内加装控制主板、电池模块，拓展成可自主运动的小型演示机器人。安装边界方面，整体直立状态下的高度控制在400毫米以内，肩宽最大尺寸为180毫米，足部支撑的前后跨度为120毫米，左右跨度为160毫米，放置时只需要占用A4纸大小的水平台面即可，所有活动关节的运动范围内均没有突出的尖锐结构，肢体摆动时的最大外伸尺寸不超过整体轮廓边界10毫米，不会在演示过程中剐蹭周边的设备或人员。在实际应用中，这款结构除了作为科教演示载体之外，也可作为文创IP的实体衍生原型，通过更换不同配色的构件、调整表面处理工艺，适配不同的展示场景需求，也可作为小型传感设备的移动搭载平台，在实验室环境下完成固定路径的探测、数据采集工作，结构本身的模块化设计也方便后续做功能拓展，比如在腰部增加旋转轴、在足部增加行走轮组，都不需要对原有主体结构做大规模修改，只需要更换对应位置的连接构件即可完成升级。
