S-PDL斯特克双凸发光按钮传感装置

　　在工业控制现场的操作面板、设备工位旁的控制盒、自动化产线的工位启停单元里，这类带发光指示的双凸按钮传感部件是操作人员和设备交互的核心触点之一，日常生产中，操作人员通过按压这类部件完成设备状态切换、工序触发、异常复位等操作，部件自带的发光区域能直观反馈当前设备的运行状态，无需额外加装独立指示灯，能有效压缩操作面板的排布空间，减少面板开孔数量，降低柜体加工的工序成本。

　　从实际使用场景来看，这类部件常被用在包装产线的手动操作工位、小型加工设备的本地操作端、物流分拣线的工位控制盒上，相比普通单按钮，双段式的结构可以在同一个安装位实现两种不同的操作逻辑，比如上部区域对应设备启动、下部区域对应急停复位，或者上部对应自动模式触发、下部对应手动点动操作，能在有限的面板空间里集成更多操作功能，尤其适合小型控制盒、壁挂式操作终端这类安装空间局促的场景。

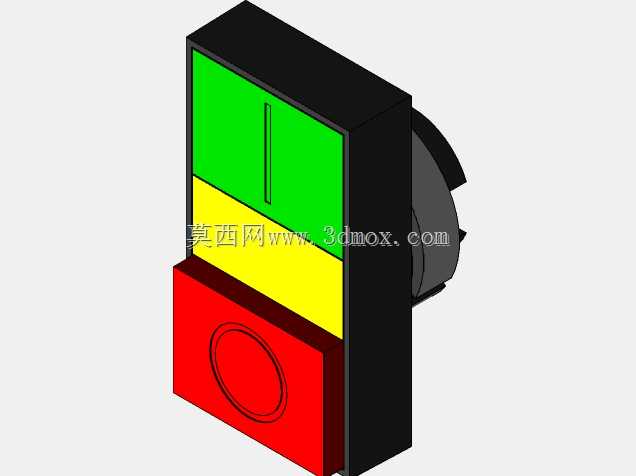

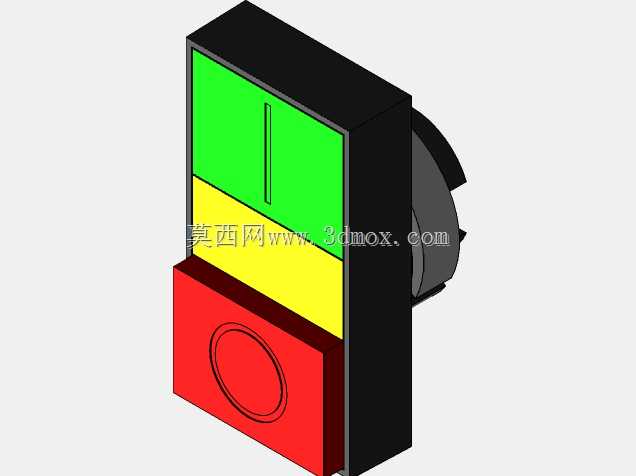

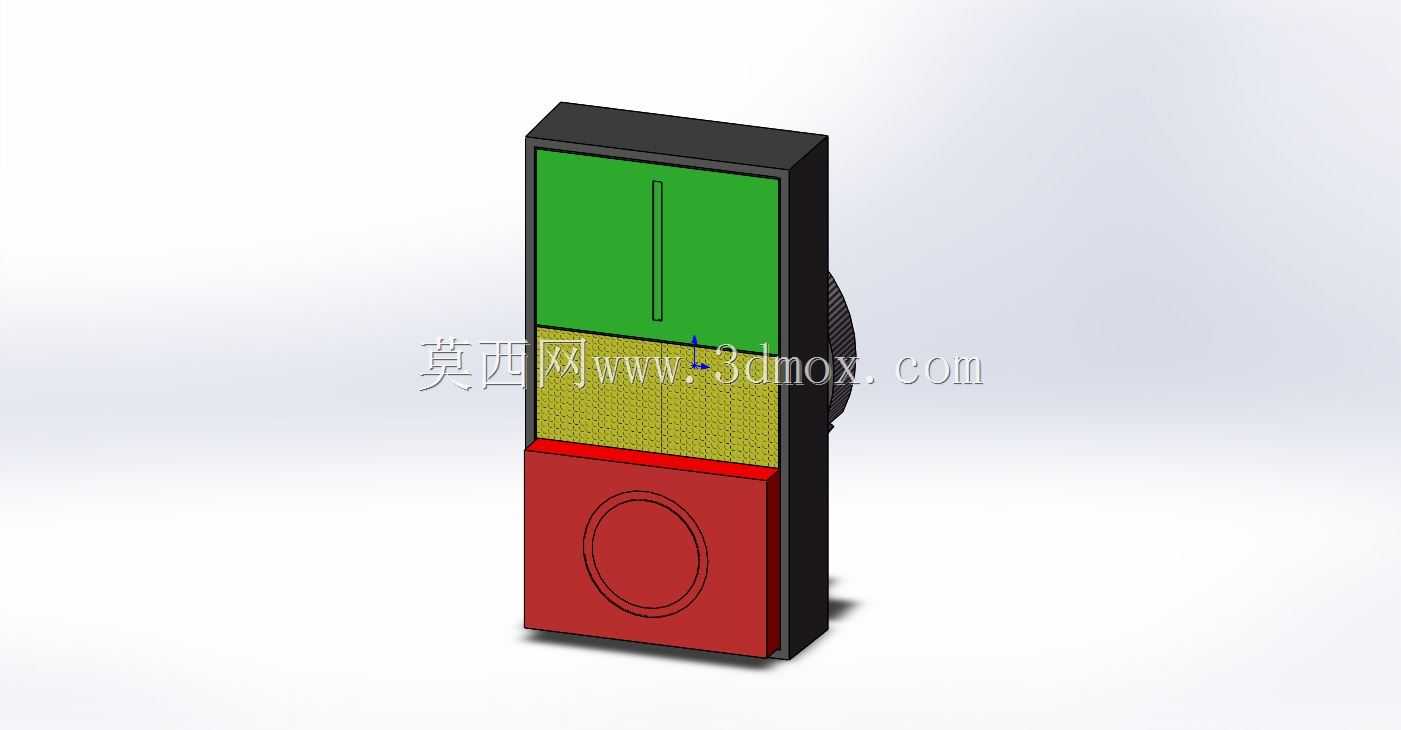

　　设计层面，这款部件采用了立式矩形的主体结构，外壳做了黑色哑光处理，能减少车间复杂光源下的反光干扰，避免操作人员因为反光看错指示状态。正面分为三个功能区域，上部绿色区域对应运行状态指示，常态下设备处于待机或运行状态时该区域点亮，给操作人员明确的安全提示；中间黄色网格纹理区域对应预警或待触发状态，当设备处于待料、工序等待、参数异常预警状态时该区域点亮，提醒操作人员及时介入处理；下部红色带圆形按压标识的区域是主操作按压位，表面做了内凹的圆形纹理，增加手指按压时的摩擦力，避免戴劳保手套操作时出现打滑的情况。

　　安装结构上，部件背部采用了标准的卡扣式安装结构，适配行业通用的面板开孔尺寸，安装时只需要将部件从面板正面推入开孔，背部卡扣会自动卡紧面板内壁，不需要额外加装固定螺母，能大幅提升现场装配的效率，拆卸维护时只需要按压卡扣的弹性舌片就能从正面推出部件，不需要拆解整个控制盒的内部走线，后期维护更换的耗时能缩短六成以上。部件的安装边界做了限位凸台设计，凸台的厚度和常规工业面板的厚度匹配，安装后部件和面板表面贴合紧密，能达到IP65级别的正面防护能力，阻挡车间内的切削液飞溅、粉尘侵入，适合在机加工、包装、物流分拣这类工况相对复杂的现场使用。

　　功能特性上，部件内部集成了发光反馈模块和触点传感模块，按压操作时触点的导通行程做了优化，按压力度控制在适合操作人员长期操作的区间，不会因为按压力度过大造成操作人员手指疲劳，也不会因为力度过小出现误触发的情况。发光模块采用了低功耗的长寿命光源，亮度均匀，不会出现局部亮斑，在车间强光环境下也能清晰辨识状态，同时光源的寿命和部件的机械寿命做了匹配，不需要单独更换发光元件，减少后期维护的配件种类。

　　从结构建模的角度来看，这款部件的建模过程需要重点关注几个配合尺寸：首先是正面三个功能区域的分界位置，要保证装配后各区域的饰板和外壳之间的缝隙均匀，没有错位；其次是背部卡扣的弹性变形量，要保证卡扣在安装时的变形量在材料的弹性极限范围内，不会出现安装断裂或者卡紧力不足的情况；再者是按压位的行程空间，要保证按压操作时内部的触点有足够的导通行程，同时按压到底后有硬限位，避免过度按压损坏内部触点结构。另外，部件侧面的防滑纹理做了细密的竖向条纹设计，既方便安装时手持推入面板，也能在拆卸时增加摩擦力，方便操作人员将部件从开孔中取出。

　　在实际设备选型配套时，这类部件需要和控制回路的电压等级匹配，同时要考虑现场的操作频率，对于高频操作的工位，要选择触点机械寿命更高的版本，而对于低频操作的辅助工位，可以选择常规寿命版本控制成本。安装时要注意面板开孔的尺寸公差，开孔过大容易造成部件安装后松动，防护等级下降，开孔过小则会造成安装困难，甚至挤裂外壳。布线时要注意部件接线端的线径匹配，压接端子要牢固，避免车间设备运行时的振动造成接线松动，引发信号故障。
