连杆式快速返回机构三维结构设计

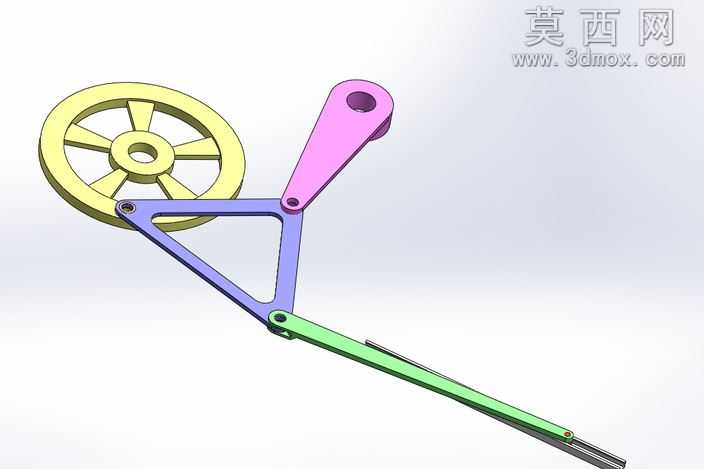

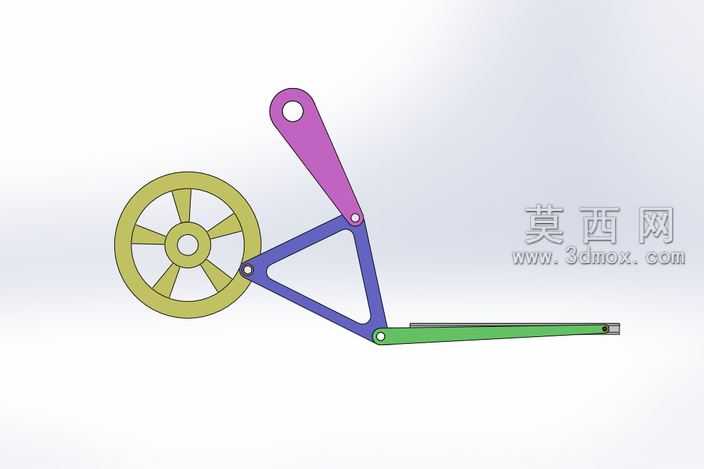

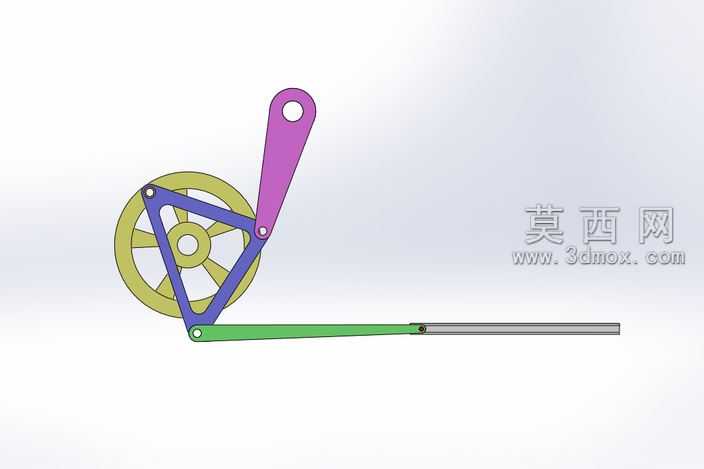

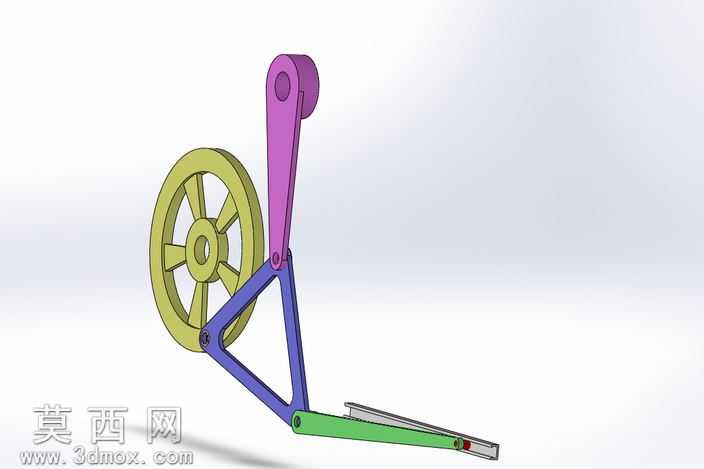

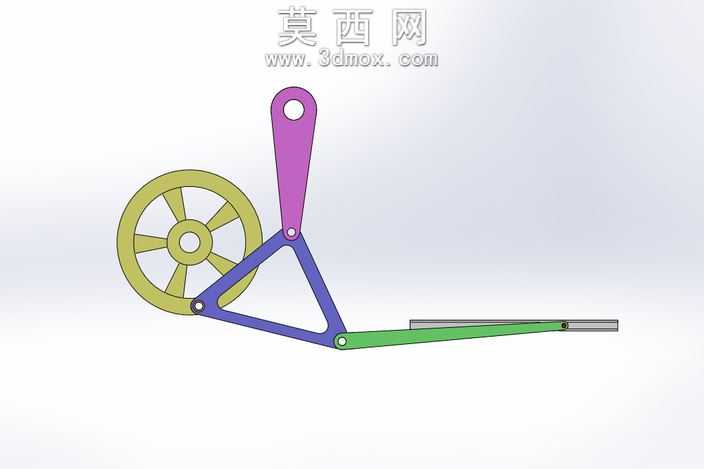

本作品为连杆式快速返回机构的三维参数化模型，整体采用多连杆组合的结构布局，在三维建模过程中严格遵循机械原理中急回机构的运动逻辑，对每一处铰接点的配合间隙、杆件的长度比例都做了精准的参数约束，确保模型导入动力学仿真环境后可直接实现预期的运动效果。建模阶段先完成基础轮盘构件的绘制，轮盘采用辐条式轻量化结构，既还原了原动件的外观特征，也通过均匀分布的辐条结构保证了轮盘转动时的动平衡性能，轮盘中心预留标准铰接孔位，可与动力输出轴做同轴配合。后续依次完成三角支撑连杆、紫色驱动摆杆、绿色执行滑杆的建模，各杆件的铰接端都设计了同轴的销轴安装位，相邻杆件之间预留了合理的装配间隙，避免运动过程中出现构件干涉的问题。材质渲染阶段针对不同构件做了差异化的材质区分，轮盘构件赋予哑光橄榄绿金属材质，模拟铸铁构件的磨砂质感；三角支撑连杆赋予深蓝色硬质合金材质，凸显结构支撑件的厚重稳定感；紫色驱动摆杆采用亮面紫色工程塑料材质，清晰区分主动摆动构件；绿色执行滑杆采用亮面绿色金属材质，突出末端执行件的运动轨迹。各构件的边角都做了小圆角过渡处理，既符合实际机械加工的工艺要求，也让整体模型的视觉效果更贴近真实工业构件的质感。结构设计上充分利用了曲柄摇杆机构的急回特性，通过调整固定铰接点的位置、各连杆的长度比例，实现工作行程慢速平稳、回程行程快速复位的运动效果，可广泛应用于各类需要往复作业的工业设备中，大幅缩短非工作行程的耗时，提升设备整体的运行效率。模型整体装配逻辑清晰，所有铰接副都采用同轴心配合加端面限位的约束方式，既保证了构件可绕铰接点自由转动，也避免了轴向窜动的问题，整体结构紧凑，运动路径无冗余，完整还原了快速返回机构的核心运动原理。
