钢闸门配套2英寸导向牵引滑轮结构

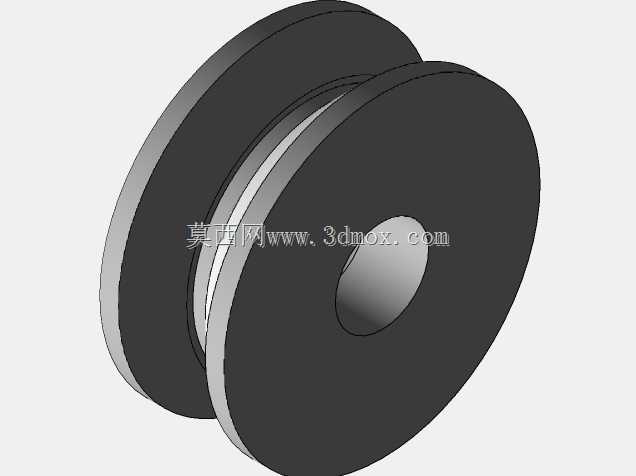

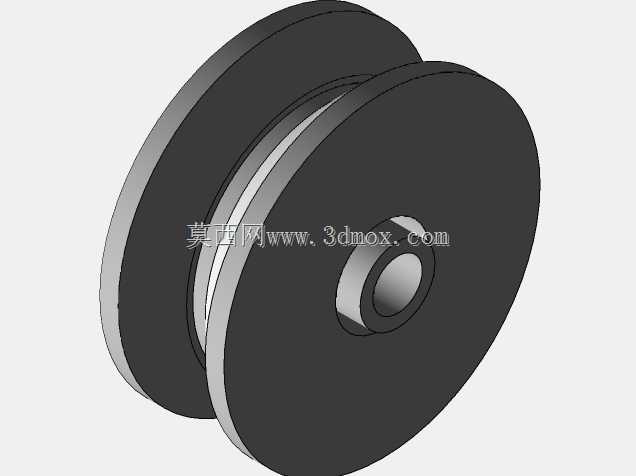

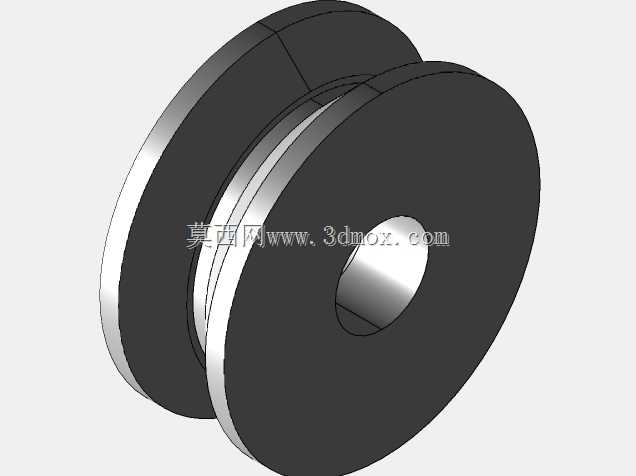

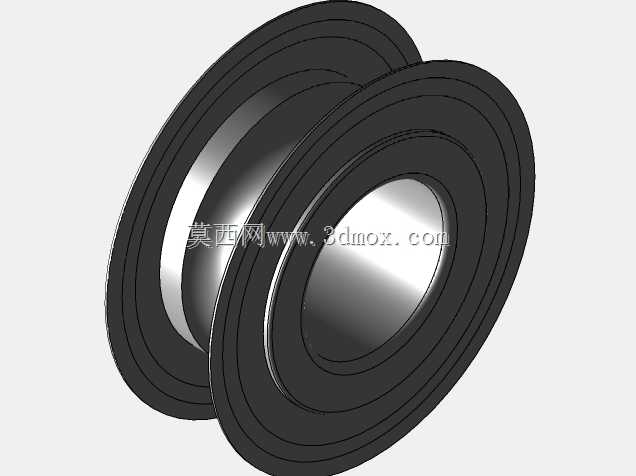

　　在水利启闭、水工构筑物的闸门启闭作业场景里，这类带V型绳槽的滑轮是承担牵引载荷、改变钢索走向的核心受力零件，区别于普通起重滑轮，它的安装边界完全适配钢闸门拉具的配套尺寸，不需要额外做转接件就能直接穿轴装配。从结构设计逻辑来看，整体采用双轮缘夹槽的对称结构，轮缘外径控制在2英寸，中间绳槽的轮廓弧度完全匹配常用启闭钢索的曲率，避免钢索在槽内出现点接触挤压，降低长期往复运动下的钢索磨损速率；中心安装孔内径为5/16英寸，孔位做了同轴度公差约束，装配后滑轮绕轴转动的径向跳动量控制在极小范围，不会出现牵引过程中钢索脱槽、卡滞的问题。

　　实际作业过程中，这类滑轮不需要额外的密封防护结构，本体采用钢制材质加工，轮缘端面做了倒角处理，既可以避免装配时锐边划伤操作人员，也能在钢索出现小幅偏摆时起到导向导入作用，不会因为钢索轻微错位就卡在轮缘与安装座的间隙里。很多现场安装人员在做闸门牵引系统改造时，经常会忽略滑轮绳槽与钢索直径的匹配度，要么槽宽过大导致钢索在槽内挤压变形，要么槽宽过小出现钢索卡滞，这个滑轮的绳槽宽度是按照对应直径钢索的弯折半径优化的，钢索绕入时的接触面积足够大，单位面积的接触应力被分散，长期承受交变载荷时也不容易出现轮槽压溃、钢索断丝的问题。

　　从安装适配性来说，它的轴向厚度尺寸经过严格控制，安装时只需要在中心孔穿入对应直径的销轴，两端加装平垫和开口销就能完成固定，不需要定制特殊的安装支座，不管是新装闸门的牵引系统，还是旧闸门启闭机构的易损件替换，都能直接适配。和市面上同规格的铸铁滑轮相比，钢制本体的抗冲击性能更好，在闸门启闭瞬间的动载荷冲击下，不会出现轮缘碎裂的问题；绳槽的表面粗糙度经过控制，不会因为表面过于粗糙加速钢索的磨损，也不会因为过于光滑导致钢索打滑。

　　在水工场景的实际使用中，这类滑轮往往长期处于潮湿甚至临水的环境，结构上没有多余的积污死角，日常巡检时只需要检查销轴的转动灵活性、绳槽的磨损量即可，不需要做复杂的拆解维护；双轮缘的结构设计相当于给钢索加了两道侧向防护，哪怕牵引过程中钢索出现小幅的横向窜动，也会被轮缘挡回绳槽内，不会出现脱槽坠落的安全隐患。很多设计人员在做小型闸门的牵引机构选型时，往往会优先选这类标准尺寸的滑轮，不需要单独开模加工，既能缩短设计周期，也能降低后期运维的备件成本，替换时不需要对原有安装结构做任何改动，拆下旧滑轮穿入新件就能完成更换。

　　从受力角度分析，滑轮的轮辐部分采用等强度设计，在保证整体结构强度满足额定牵引载荷的前提下，尽可能控制了自身重量，不会给牵引机构增加额外的负载；中心孔的位置没有做多余的减重设计，保证了孔壁的承压面积，销轴长期转动时不会把孔壁磨出椭圆，延长了零件的整体使用寿命。在实际的安装调试过程中，只需要保证滑轮的安装面与钢索的牵引方向处于同一平面，就能保证钢索全程在绳槽内顺畅滑动，不需要额外做复杂的角度校正，对现场安装人员的技术要求更低，也能减少安装不当导致的早期磨损问题。
