多层级导柱式冲压成型模具结构

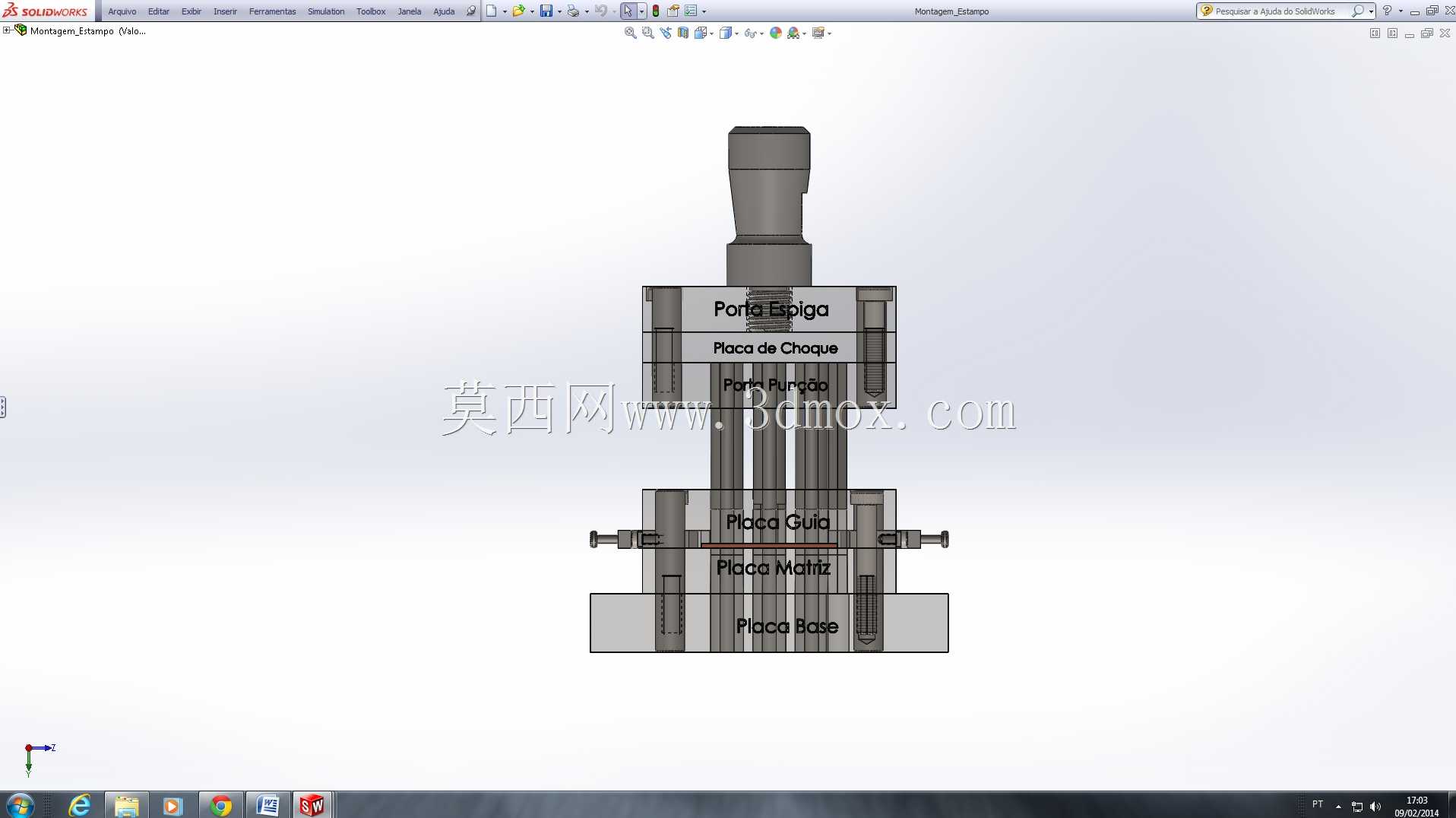

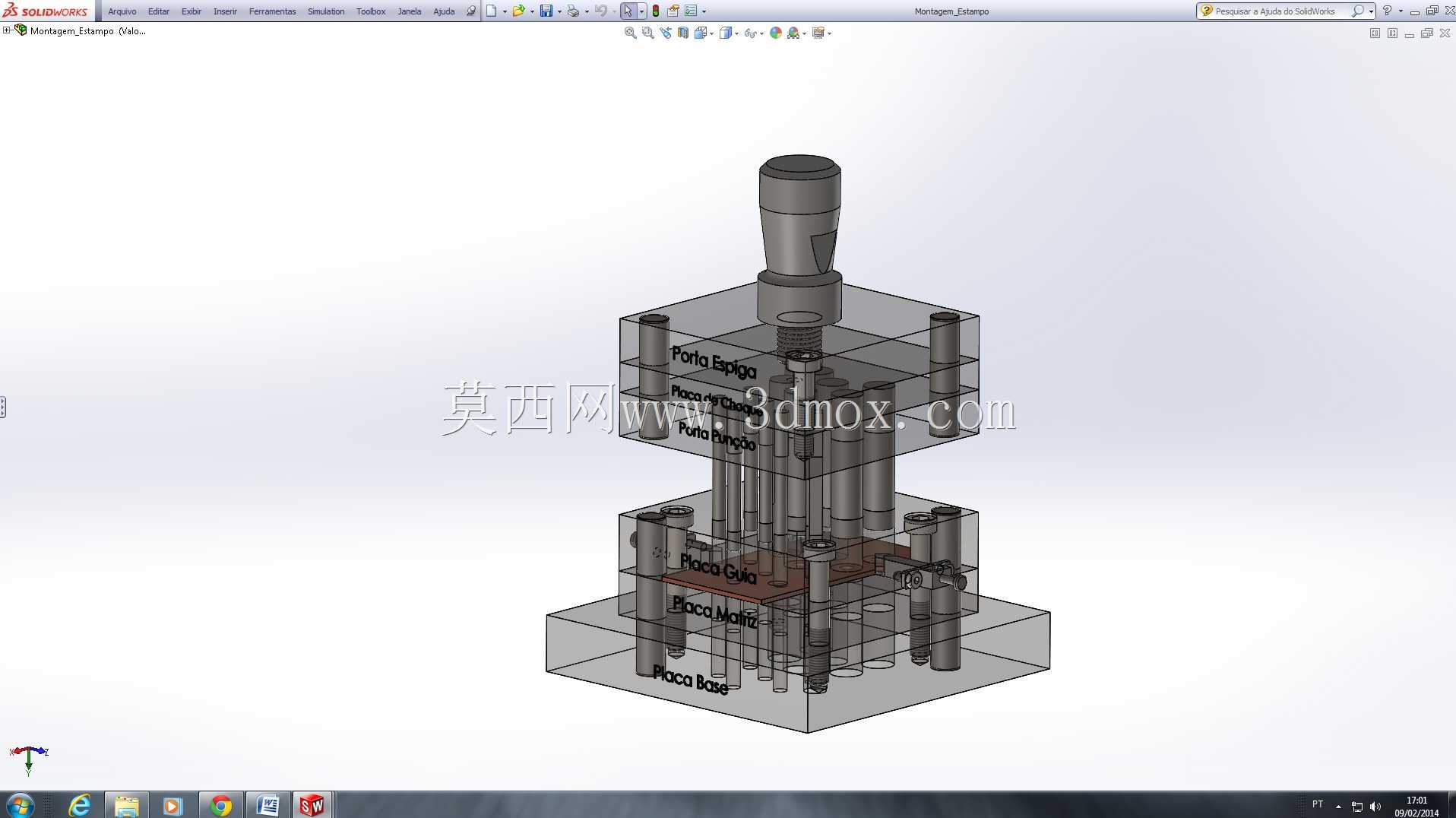

　　这套多层级导柱导向的冲压成型结构，主要面向小尺寸薄金属件的连续冲压工序场景，常见于消费电子五金配件、小型家电金属接触片、精密五金端子的批量冲压生产环节，适配常规吨位的开式可倾压力机安装使用，能在单次冲压行程内完成多工位的冲裁、折弯、成型复合工序，减少工序间的工件转运与定位误差。从结构分层来看，整套模架采用标准的三板式模座基础结构，上下模座通过四角的可拆卸导柱导套实现精准导向，导柱配合间隙控制在0.02mm以内，保证上下模合模时的同轴度，避免冲裁过程中出现啃模、毛刺过大的问题。中间的卸料板采用独立的弹性卸料结构，内置均匀分布的矩形弹簧，在开模状态下能将带料平稳托住，合模时先压紧带料再完成冲切动作，防止薄料在冲裁过程中出现翘曲、移位，

　　保证成型件的平面度公差控制在0.05mm范围内。模仁部分采用分层镶拼设计，上模的凸模固定在凸模固定板上，通过等高套筒实现与卸料板的行程配合，不同工位的凸模根据冲裁力需求选用不同的合金材质，冲裁工位凸模采用硬质合金材料，提升刃口的耐磨寿命，折弯成型工位的凸模采用Cr12MoV材料淬火处理，硬度达到HRC58-62，保证成型尺寸的长期稳定性。下模的凹模同样采用镶块式结构，每个工位的凹模镶块单独加工、单独装配，后续维护时仅需更换磨损的单个镶块，无需整体重做下模仁，大幅降低后期的维护成本与停机时间。安装边界方面，整套模架的上下模座均预留了标准的压力机安装槽与压板固定位，模座的闭合高度适配160-200吨区间的普通冲压设备，

　　模架的周向轮廓尺寸满足常规压力机工作台面的安装要求，导柱的伸出长度在开模状态下不会超出压力机的最大开模行程，同时预留了足够的安全操作空间，方便操作人员调整带料位置、清理模面废料。设计过程中重点考虑了废料排出的顺畅性，下模每个冲裁工位的下方都设计了对应尺寸的落料孔，落料孔带有1-2度的斜度，避免冲裁下来的废料卡在孔内造成堵料，进而引发凹模涨裂的问题；同时在模架的对应位置预留了误送料检测部件的安装位，可搭配外接的误送检测传感器使用，当带料送进位置出现偏差时能快速触发设备停机，避免模具因误送料损坏。在成型精度控制上，各模板之间采用内六角螺丝与圆柱销双重定位，圆柱销与销孔的配合采用H7/m6的过渡配合，

　　保证模板反复拆装后的位置精度不会出现偏移；卸料板与凸模之间的配合间隙控制在0.01mm以内，既可以对凸模起到辅助导向的作用，又能避免凸模受侧向力出现断裂的问题。这套结构的设计逻辑兼顾了量产稳定性与维护便捷性，没有采用过于复杂的非标结构，所有标准件都选用市面通用的模架配件，采购替换成本低，适合中小五金加工厂的批量冲压生产需求，针对0.1-1mm厚度的冷轧钢板、铜带、铝带等常用冲压材料都能适配，通过更换对应工位的凸凹模镶块，即可快速切换不同规格的小五金件生产，具备一定的通用适配能力。
