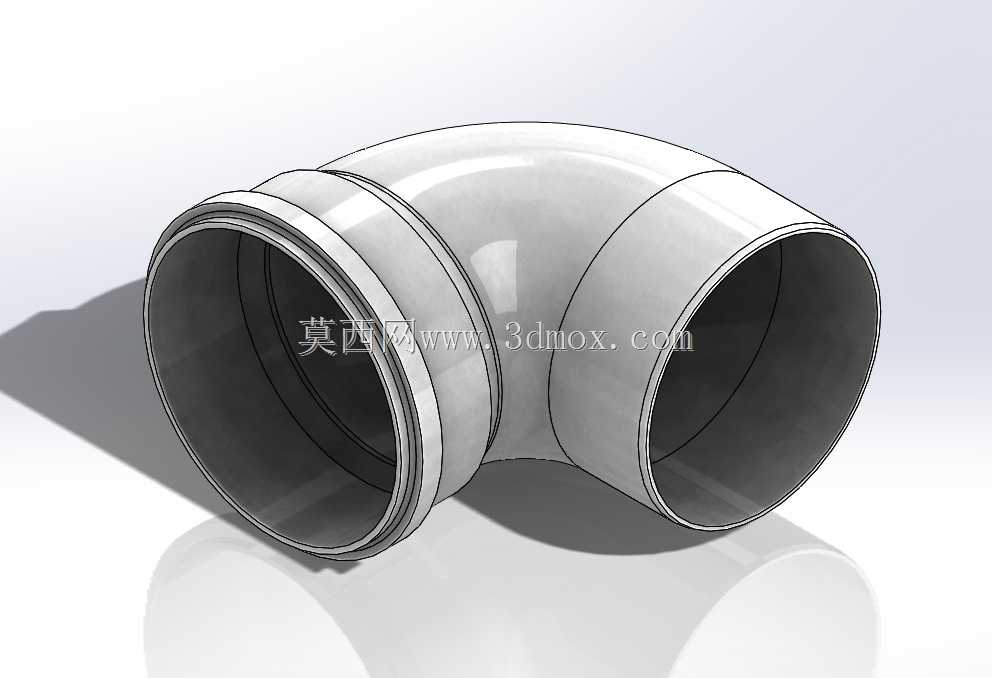

150mm口径90度PVC弯头结构设计

　　在民用建筑给排水、市政排污、工业流体输送的管路布设场景中，90度弯头是改变管路走向的核心配件，这款150mm口径的PVC弯头，针对大口径管路的转向需求做了针对性的结构优化，适配公称通径150mm的PVC管材连接，可实现管路垂直方向的90度转向，满足管网布设中直角转向的布局要求。从实际工程应用来看，大口径PVC管路多用于建筑主排水立管与横管的转接、室外埋地排水管网的转角连接、化工行业腐蚀性流体输送管路的转向段，这类场景对管件的连接密封性、流体通过性、结构抗形变能力都有明确要求，这款弯头的结构设计完全围绕这些实际工况展开。先看流体通过性的设计逻辑，弯头的转弯段采用大曲率圆弧过渡，内壁做了等径顺滑处理，没有突兀的变径或者直角凸起，

　　流体经过转弯段时不会产生明显的紊流，能有效降低管路的流体阻力，减少排水场景下的堵塞概率，也能降低压力输送场景下的压损，避免转弯处长期受流体冲蚀出现过早磨损。承插连接端的结构设计充分考虑了PVC管材的安装特性，承口段做了适配管材外径的公差配合，预留了粘接剂的填充间隙，承口内部的限位台阶能精准控制管材的插入深度，避免安装时管材插入过深导致弯头内部流道变窄，也能防止插入不到位导致的连接强度不足、密封失效问题。从安装边界来看，这款弯头的两个承口端面呈90度垂直布局，两个接口的中心轴线交点到各端面的距离经过精准核算，安装时不需要额外裁切管材调整余量，只要按照标准承插深度标记管材插入位置，涂覆专用PVC粘接剂后插入到位即可，

　　能有效降低现场安装的操作难度，提升施工效率。弯头的壁厚设计遵循等强度原则，转弯段的外侧因为受流体冲蚀力更大、安装时受应力集中影响更明显，壁厚做了适度加厚处理，承口段因为要承受管材插入的扩张力、以及管路沉降带来的径向应力，壁厚也比直管段更厚，整体结构的强度分布均匀，能承受埋地场景下的土壤压力、建筑沉降带来的轻微位移，以及管路内部的流体压力。在实际选型适配中，这款弯头可以直接匹配同规格的PVC-U给水管、排水管，不需要额外的转接头件，连接后整个管路的内壁顺滑度一致，不会出现台阶式的流道突变，对于排污场景来说，能有效避免毛发、杂物在转弯处挂接堆积，降低管网后期的运维疏通频率。从建模逻辑来看，整个弯头的结构采用旋转加扫掠的特征构建，

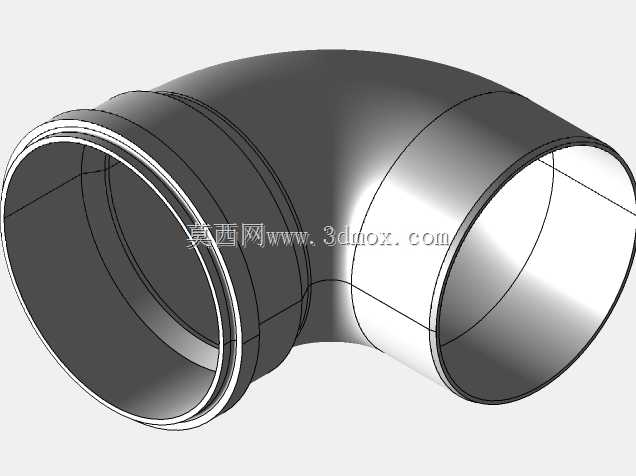

　　先绘制转弯段的中心圆弧轨迹，再以管材的通径、壁厚参数绘制截面轮廓沿轨迹扫掠生成主体，之后在两端添加承口的结构特征，包括承口的扩径段、内部限位台阶、端部的倒角处理，端部倒角是为了安装时管材能更顺畅插入承口，避免粘接剂被管材端面刮除堆积影响密封效果。很多新手建模时容易忽略承口与主体连接段的过渡圆角，这个位置是应力集中的高发区，如果直接做直角连接，管路受外力或者温度变化产生形变时，很容易在这个位置出现开裂，这款模型在承口与弯头主体的衔接处做了圆弧过渡，能有效分散应力，提升结构的抗形变能力。另外，弯头的外形没有多余的凸起结构，外表面光滑规整，不管是明装还是埋地安装，都不会出现结构干涉，明装时外观整洁，埋地时回填过程中不会因为尖锐凸起导致应力集中，也不容易被回填的硬物划伤外壁。在化工流体输送场景中，PVC材质本身具备优秀的耐酸碱腐蚀性能，这款弯头的顺滑内壁也能减少腐蚀性介质在管壁的附着，降低介质对管壁的腐蚀速率，延长管路的整体使用寿命。需要注意的是，安装时承插面的清洁度直接影响连接强度，建模时预留的粘接间隙是按照标准粘接工艺的要求设计的，现场施工不需要额外打磨承口或者管材外壁，只要清理干净表面的油污、灰尘，均匀涂覆粘接剂后快速插入定位即可，等待粘接剂固化后就能达到设计的连接强度。
