静音式105KVA柴油发电机组三维设计

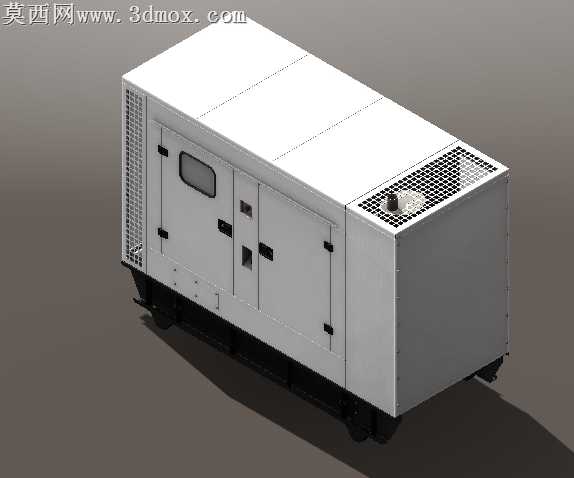

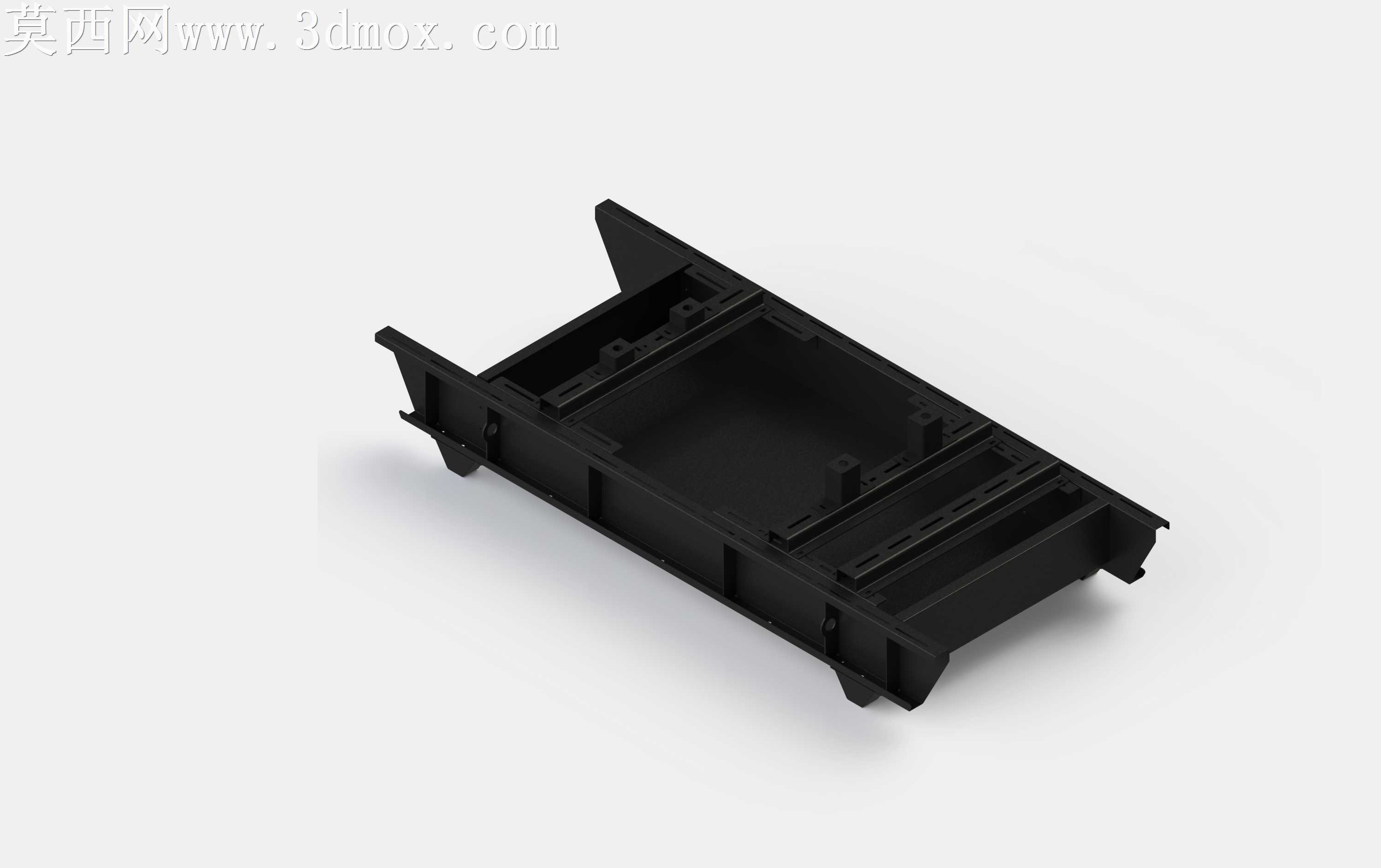

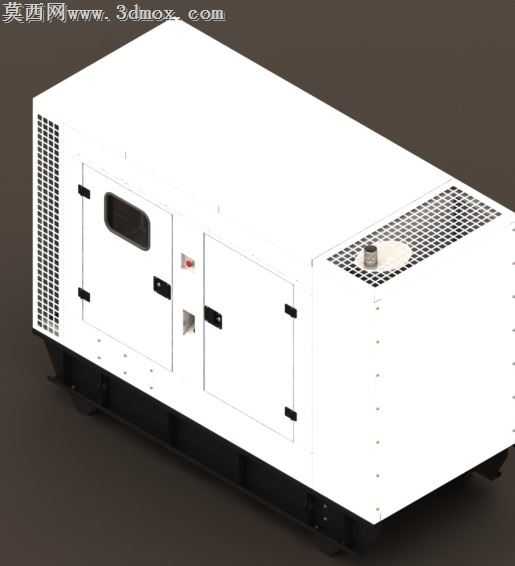

本作品为静音式105KVA柴油发电机组的三维建模设计成果，建模过程中严格遵循工业级静音箱发电机组的实际生产尺寸比例，对整机外观与外部结构进行了精细化还原。建模阶段采用实体建模与曲面建模结合的方式，先搭建整机底部承载机架的基础框架，确定机组整体长宽高基准尺寸，再依次构建静音箱的各个壁板结构：侧面设置多扇检修舱门，每扇舱门都还原了实际的门锁铰链结构、观察窗开孔位置，左侧壁板预留了进风格栅的通风格栅结构，顶部右端设置凸起的散热排风网区域，还原了实际机组的排风防护网结构，顶部还预留了机组吊运用的吊装点位结构，底部还原了机组的减震支撑脚与搬运底座结构。材质渲染阶段，针对不同部件匹配对应工业材质：静音箱外壁采用哑光浅灰色金属喷塑材质，还原工业设备外壳的磨砂质感，格栅部分采用深灰色冲孔金属材质，门锁铰链采用黑色硬质工程塑料搭配金属锁芯材质，观察窗采用半透明深色亚克力材质，底部机架采用黑色防锈漆金属材质，地面投影采用柔和的软阴影效果，整体渲染效果贴近真实工业设备的视觉质感。结构设计上充分考虑静音式发电机组的实际功能需求，静音箱采用全封闭包裹式结构，将内部发电单元、动力单元完全容纳在箱体内部，侧面检修门的位置对应内部机组的常规维保点位，进排风区域的格栅布局既满足机组运行时的通风散热需求，又能配合箱体内部的消音结构实现85Db的低噪音运行效果，整体外部结构规整，边角做了微小的圆弧过渡处理，避免工业设备的尖锐棱角带来的安全隐患，箱体表面的拼接缝隙都做了等距还原，符合实际钣金加工的工艺特征，整体模型结构完整，外部细节还原度高，可用于发电机组产品展示、外观方案验证、场站布局规划等场景使用。
