8mm规格外螺纹杆端关节轴承结构

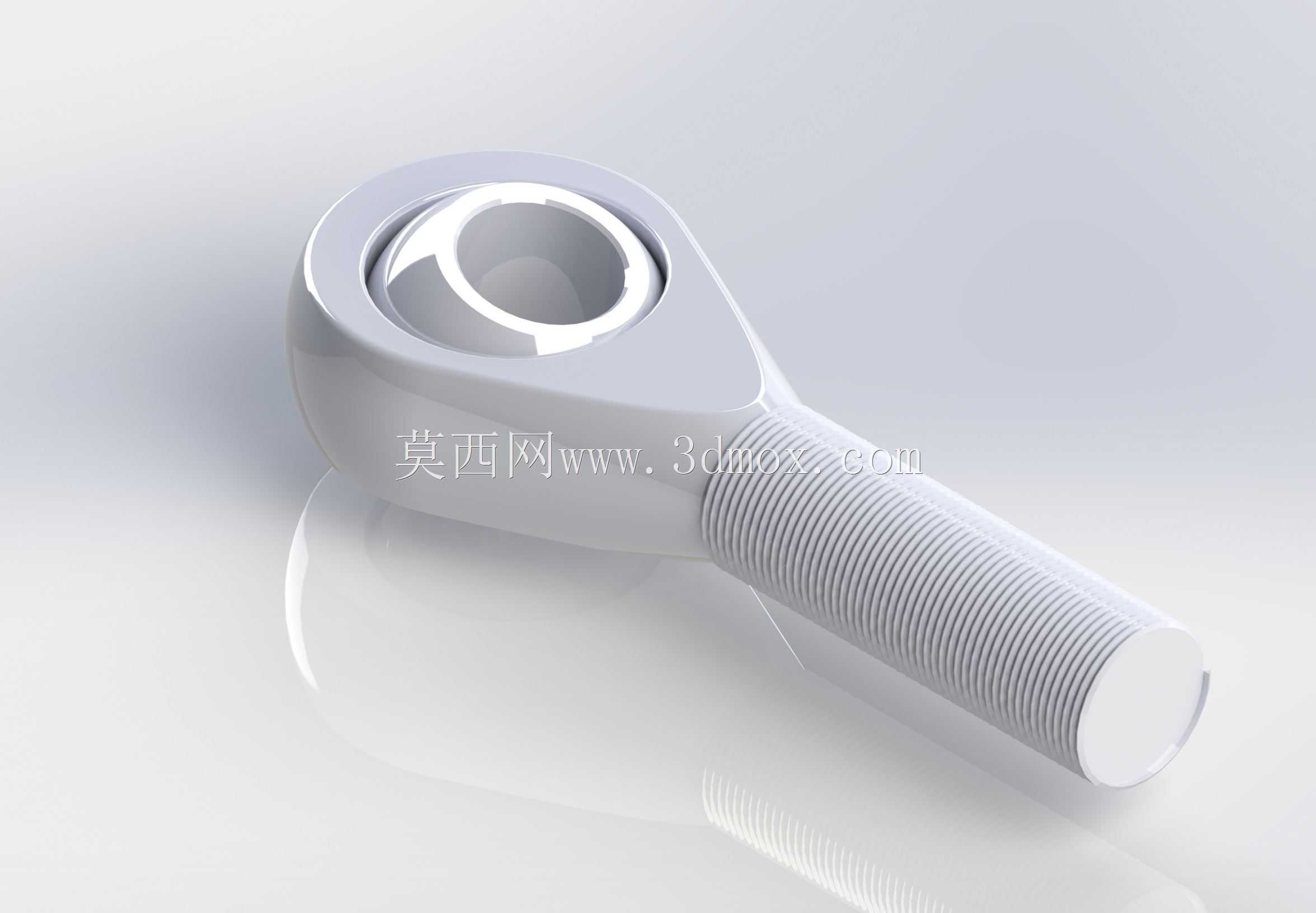

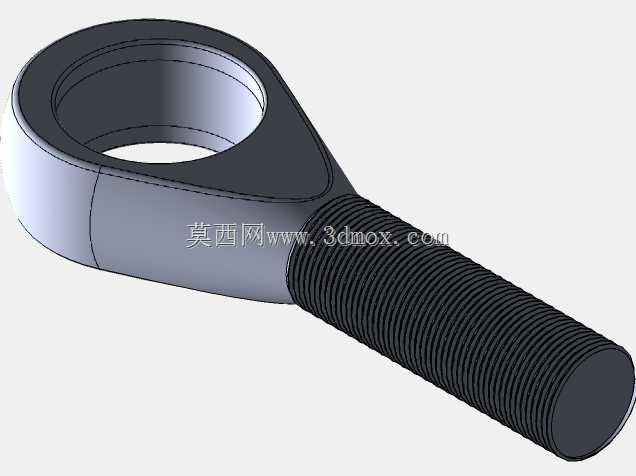

　　在工业自动化生产线、液压气动管路排布、轻型工程机械操纵连杆、检测设备传感组件安装的场景里，这类带外螺纹杆端的铰接部件是解决多自由度连接补偿的核心零件，很多现场调试时遇到的安装孔位同轴度偏差、设备运行中产生的小幅摆动位移，都可以靠这类部件的内圈自调心特性抵消，避免连杆出现憋劲、卡滞甚至断裂的问题。从结构设计逻辑来看，这个零件分为外圈体、内圈滑动副、外螺纹连接段三个核心部分，内圈与外圈的球面配合面经过精密研磨，预留了合理的配合间隙，既可以保证径向承载时的接触应力均匀分布，也能实现绕球心任意方向的小角度偏转，适配不同安装面的角度偏差。外螺纹段采用标准公制细牙螺纹，和杆端头部的过渡位置做了圆弧卸荷槽处理，避免螺纹收尾处的应力集中，

　　在承受交变拉压载荷时不会从螺纹根部出现疲劳断裂，这个细节是很多新手建模时容易忽略的，直接做直角过渡的话，实际受力时的应力集中系数会比带卸荷槽的结构高2倍以上，使用寿命会大幅缩短。内圈的内孔为8mm通孔，孔壁做了表面硬化处理，和配套的连接销轴配合时，既能保证铰接转动的灵活性，也能承受一定的径向冲击载荷，安装时可以通过销轴穿装在设备的连接耳板上，外螺纹段则可以直接拧入对应的连杆内螺纹孔，或者配合锁紧螺母固定在安装支架上，安装边界需要注意，螺纹拧入深度不能小于螺纹公称直径的1.2倍，才能保证足够的连接强度，同时铰接偏转时，杆端外圈不能和周边的安装结构发生运动干涉，预留的偏转角度空间需要满足设备最大摆角的1.2倍余量，

　　避免运行到极限位置时出现硬碰撞。这类部件在传感组件安装场景中，常用来连接位移传感器的测头连杆，补偿传感器安装时的位置偏差，保证测头始终和被测面保持垂直贴合，不会因为安装角度偏差导致测量数据出现误差；在气动执行机构的连杆连接中，它可以抵消气缸安装座和从动件之间的位置偏差，让气缸的推力完全沿轴向传递，避免活塞杆承受径向力导致密封圈过早磨损。建模过程中，球面配合的尺寸公差需要严格匹配，内圈球面和外圈内球面的配合间隙控制在0.02-0.05mm之间，间隙过大会导致铰接晃动，影响传动精度，间隙过小则会导致转动卡滞，甚至在温度变化时因为热胀冷缩出现抱死的情况。外螺纹的收尾处需要按照标准螺纹退刀槽尺寸设计，不能直接在光杆和螺纹的衔接处做直角收尾，

　　否则不仅加工时容易出现崩刀，实际使用时也会成为应力薄弱点。杆端头部的外圈外形采用流线型过渡，没有尖锐的棱角，既可以减少热处理时的应力集中，也能避免安装调试时划伤操作人员。内圈的两端面略高于外圈端面，保证铰接转动时是内圈端面和安装耳板接触，不会磨损外圈的端面，影响球面配合的精度。在做装配验证时，需要模拟实际工况下的最大摆角，检查整个偏转行程内零件和周边结构的间隙，尤其是在多连杆联动的机构中，相邻的杆端部件不能在运动过程中发生碰撞，否则会导致整个机构卡滞。这类零件的润滑结构通常设计在外圈的侧面，预留注油孔的位置，可以定期补充润滑脂，降低球面配合面的磨损，对于免维护的自润滑型号，会在内圈和外圈的球面之间镶嵌自润滑衬层，不需要额外注油，适合在不方便定期维护的封闭设备内部使用。
