150mm规格45度PVC弯头管件结构

　　在民用建筑给排水、市政排污、工业流体输送的管路布设场景中，角度偏移的管路衔接一直是管线排布时需要重点处理的环节，45度弯头作为管路转向的核心连接件，相比90度弯头能大幅降低流体流经转向处的局部阻力，减少管路内部的紊流与压力损失，尤其适合大管径的重力流排污、雨水排放管路，避免直角转向带来的杂物淤积堵塞问题。这款150mm口径的PVC45度弯头，采用PVC硬质聚氯乙烯材质成型，材质本身具备优异的耐酸碱腐蚀性能，自重远低于同规格铸铁管件，安装时无需大型吊装设备，单人即可完成对位拼接，大幅降低现场施工的人力与时间成本。从结构设计来看，该弯头一端采用扩口承插结构，承口内壁预留了密封胶圈的安装槽位，安装时将配套橡胶密封圈嵌入槽内，

　　直接将同规格PVC平壁管材插入承口即可完成密封连接，无需额外焊接或套丝作业，承插深度经过精准核算，既保证连接后的密封可靠性，也预留了管材热胀冷缩的轴向位移余量，避免温度变化带来的接口拉脱或挤压变形；另一端为平口结构，可根据现场安装需求，选择对接其他承插管件、法兰转换接头或者直接粘接固定，适配不同的管路连接工艺。弯头的弯曲段采用等曲率圆弧过渡设计，内壁全程保持光滑无凸起，弯曲半径符合大管径排水管件的设计规范，流体流经转向段时不会出现流速突变，排污场景下可有效减少污物挂壁的概率，长期使用也能保持管路通畅。外形尺寸上，150mm的公称通径对应常规6英寸PVC排水管材的外径尺寸，承口端的外径、插入深度都严格匹配通用管材的尺寸公差，

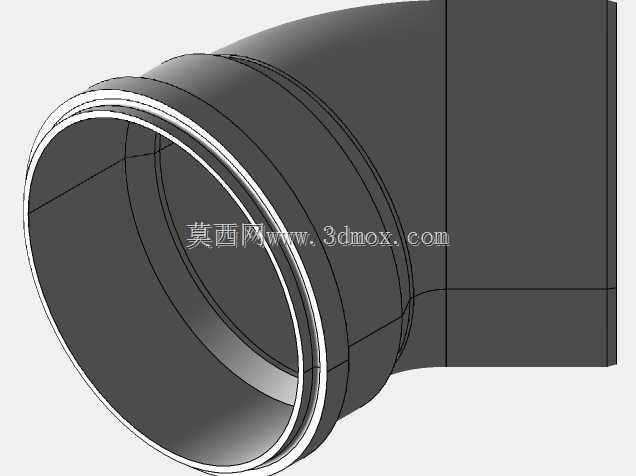

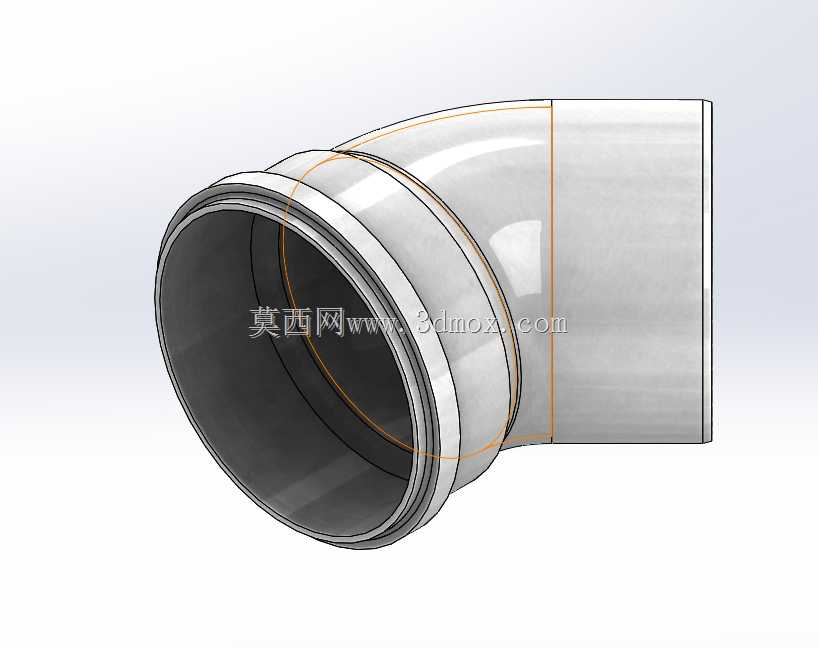

　　安装时无需额外打磨或裁切管材即可完成适配，弯头整体的轴向长度、转向偏移量都经过标准化设计，在管线排布建模时可直接调用，无需反复核对安装边界，能有效减少管路设计阶段的碰撞问题。从实际使用场景出发，这类大管径45度PVC弯头常被用于建筑立管与横管的转向衔接、室外埋地排水管线的角度调整、工业水处理管路的流向变更，相比小角度弯头能更灵活地调整管路走向，相比大角度弯头的流体阻力更小，在长距离重力流管路中，多个45度弯头组合使用还能实现管路的缓坡调整，避免单段坡度过大带来的管路冲刷磨损问题。建模过程中，对承口处的密封槽、壁厚过渡段、弯曲段的壁厚均匀性都做了精准还原，承插连接的配合间隙按照实际安装公差设置，可直接用于管路系统的装配模拟、

　　安装干涉检查，也能作为管件模具开发的结构参考，还原的细节包括承口端部的倒角导向结构，方便现场安装时管材能顺利插入承口，不会切坏密封胶圈；弯曲段的外壁做了等壁厚处理，保证注塑成型时不会出现局部壁厚不均导致的缩痕、变形问题，成品管件的承压能力均匀一致，不会出现局部应力集中导致的开裂渗漏。在管路三维设计工作中，这类标准化管件的精准模型能大幅提升布管效率，设计人员无需从零开始建模，直接调用即可完成管路装配，还能通过模型模拟安装顺序，提前预判现场安装时可能出现的操作空间不足问题，比如承插连接时需要预留的管材轴向移动空间，弯头周边需要预留的检修操作空间，都能通过模型提前核算，避免现场施工时出现无法安装的情况。
