桌用夹持式台虎钳三维结构设计

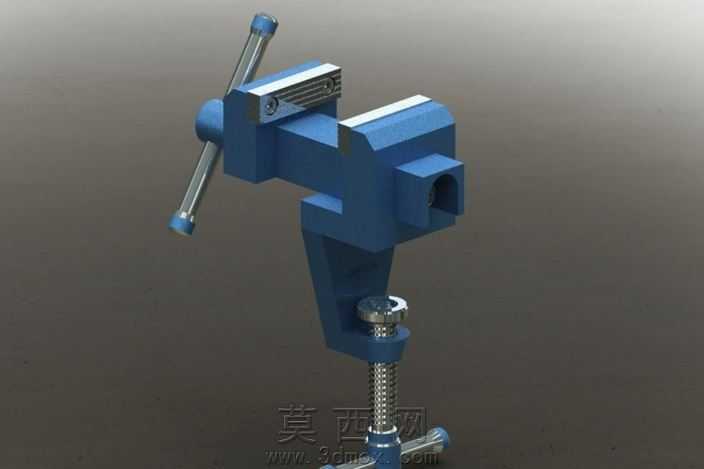

本作品为桌夹式台虎钳的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体遵循机械工装夹具的功能逻辑开展结构搭建。建模阶段优先完成核心基准的定位，以固定钳身作为整体装配的基准零件，依次完成活动钳身、传动丝杠、摇动手柄、桌夹固定机构、钳口夹板等零件的独立建模，各零件的尺寸参数严格匹配台虎钳的实际功能比例，确保装配后各运动部件无干涉、行程符合夹持作业的常规需求。材质与渲染环节，针对不同零件的实际材质属性做了区分设置：钳身主体采用铸铁类材质表现，赋予哑光深蓝色金属漆质感，还原工业级台虎钳的漆面外观；传动丝杠、调节螺杆、手柄金属杆部分设置为光亮镀铬金属材质，表现金属加工件的高光反射特性；手柄端部的防滑套设置为哑光硬质塑料材质，桌夹锁紧部位的压盘设置为镀锌金属质感，不同材质的粗糙度、反射率参数经过反复调试，最终渲染图能够清晰区分各零件的材质差异，整体视觉效果贴近实物观感。结构设计层面，完整还原了台虎钳的核心传动逻辑：通过摇动手柄带动传动丝杠旋转，驱动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与夹持动作；下方的桌夹锁紧机构通过螺杆旋转实现升降锁紧，可将整个台虎钳牢固固定在工作台边缘，适配不同厚度的桌面安装需求；钳口位置预留了防滑齿纹结构与夹板安装位，可根据夹持工件的类型更换不同材质的钳口护板，避免夹伤工件表面。设计过程中重点考量了零件的可装配性，所有配合部位均预留了合理的装配间隙，丝杠与螺母的配合、活动钳身与导轨的滑动配合、旋转部件的同轴度均经过参数校验，既保证了模型外观的还原度，也完整复现了台虎钳的机械运动逻辑，可作为机械结构教学、工装设计参考的三维素材使用。
