机用台虎钳夹紧工装三维结构设计

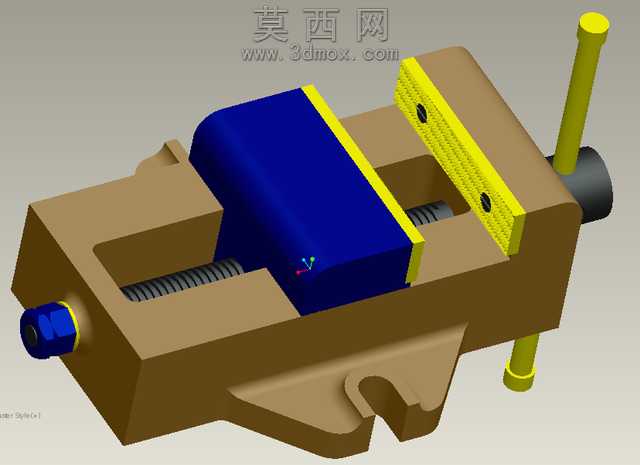

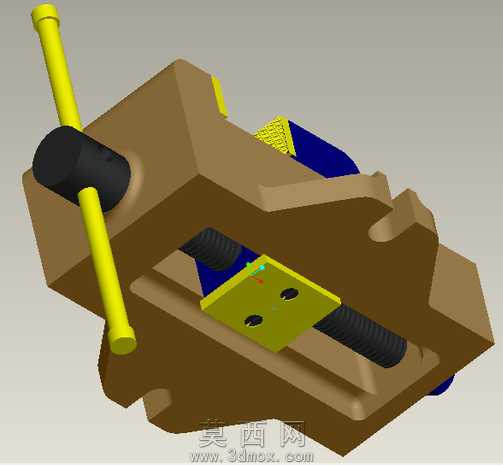

本作品为机用虎钳的三维建模设计成果，建模过程依托三维机械设计软件完成，整体遵循机械加工工装的实际功能逻辑开展结构搭建。首先从虎钳的固定钳身主体开始建模，通过草图绘制钳身的基础轮廓，结合拉伸、切除等特征命令，还原钳身的导轨槽结构、底部安装定位结构，以及用于容纳传动丝杠的空腔结构，建模过程中严格把控各安装面的平行度与垂直度公差，保证后续装配的精度匹配。活动钳身部分的建模，重点还原其与固定钳身导轨的配合结构，通过配合约束实现活动钳身沿导轨方向的平稳滑动，避免出现卡滞或间隙过大的问题。传动结构部分，建模时还原了梯形丝杠与螺母的配合结构，丝杠两端的定位轴颈与固定钳身的安装孔做同轴度约束，端部的调节手柄通过拉伸与圆角特征处理，还原手柄的握持结构与操作受力形态，保证丝杠转动时可平稳带动活动钳身完成开合动作。钳口板部分单独建模，还原钳口表面的防滑齿纹结构，通过阵列特征完成齿纹的均匀排布，同时预留钳口板与钳身的安装螺钉孔位，还原实际虎钳可更换钳口的结构设计。材质与渲染环节，为不同部件匹配对应的材质属性：固定钳身与活动钳身采用铸铁材质，设置哑光深棕金属质感，还原铸件的表面肌理；钳口板、丝杠、调节手柄采用钢材材质，其中钳口板做淬火件的亮面金属质感，手柄做表面氧化处理的明黄色金属质感，端部的锁紧旋钮做深蓝色工程塑料质感，通过不同材质的区分清晰呈现各部件的功能分区。渲染阶段采用柔和的工业产品打光方案，调整光源角度突出结构的棱线与装配关系，避免过强反光遮挡结构细节。设计思路上，本模型完全参照小型机加工场景常用的机用虎钳结构进行还原，重点突出螺纹传动的夹紧原理、导轨导向的运动逻辑，以及各部件的装配关系，模型可用于机械原理教学、工装结构参考，也可作为机加工场景的三维布局素材使用，建模过程中对所有运动部件均保留了正确的装配约束关系，可直观演示虎钳的开合夹紧动作，清晰展示内部丝杠传动的运行逻辑，帮助理解机用夹紧工装的工作原理。
