可旋转式精密手动台虎钳结构设计

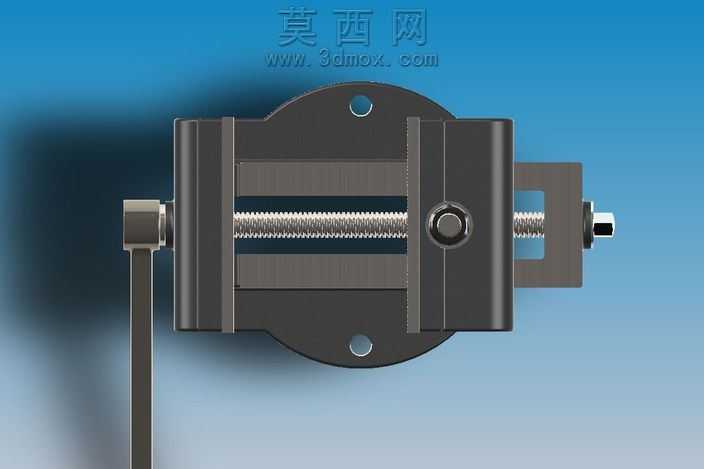

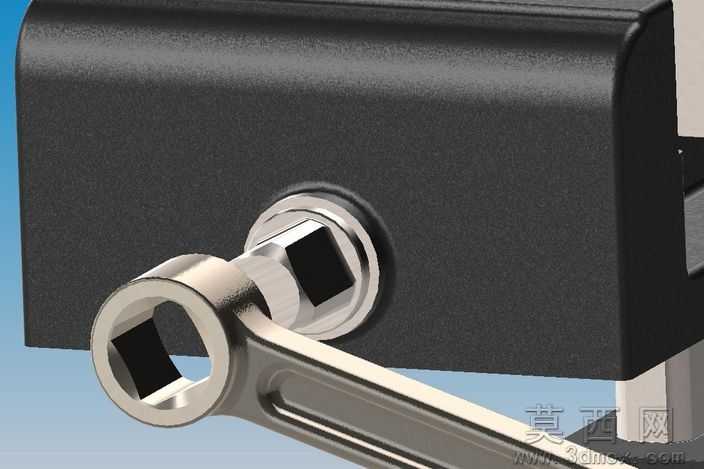

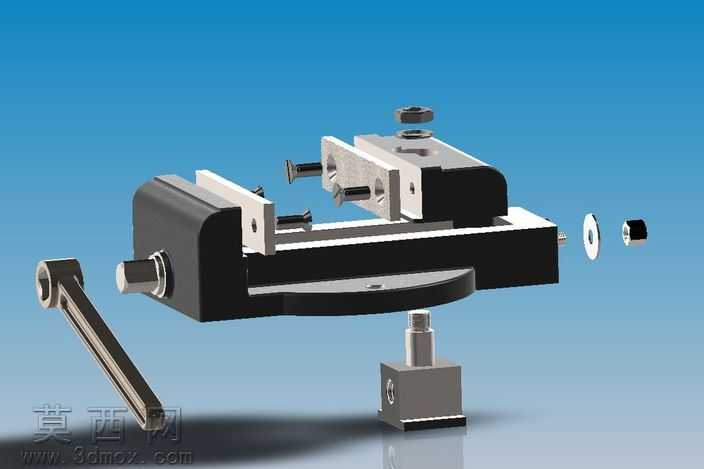

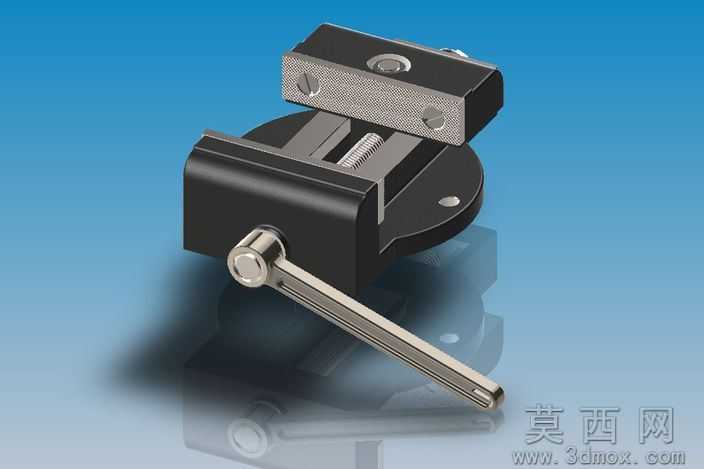

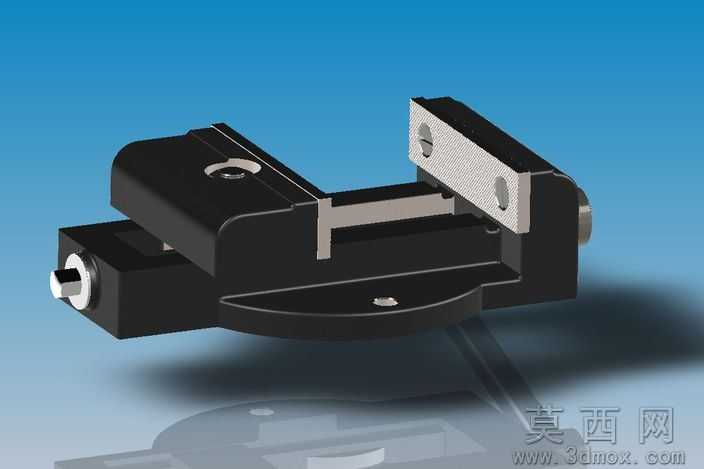

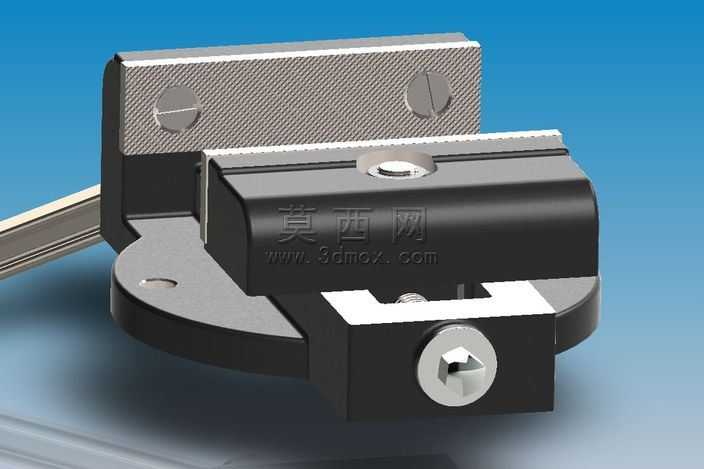

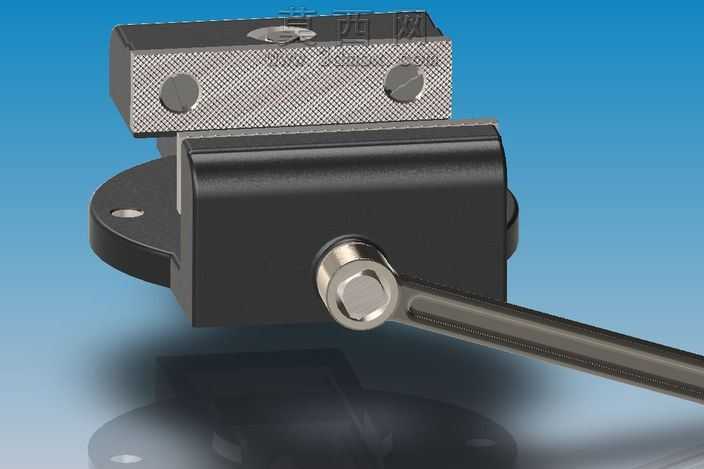

本作品为可旋转式精密手动台虎钳的三维设计模型，采用SolidWorks完成全参数化建模，所有零件均按照实际加工尺寸进行1:1比例绘制，完整还原了台虎钳的装配关系与运动逻辑。建模过程中首先对固定钳身、活动钳身、旋转底座、传动丝杠、夹持钳口、操作手柄等核心零件进行单独建模，针对钳口表面的防滑网纹采用纹理映射配合阵列特征实现，还原了真实钳口的防滑咬合结构；丝杠与螺母的传动配合部分采用精确的螺纹特征建模，保证丝杠转动带动活动钳身平移的运动仿真可正常运行，无干涉卡顿问题。材质渲染阶段，对钳身、底座等铸铁部件赋予哑光发黑金属材质，调整粗糙度参数模拟铸铁表面的磨砂质感；对传动丝杠、操作手柄等机加工钢件赋予亮面金属材质，添加细微的切削纹理与边缘倒角高光，还原机加工零件的金属光泽；对钳口的防滑贴面部分赋予高粗糙度的淬硬钢材质，区分与钳身的材质差异；旋转底座的刻度标识采用贴图方式实现，清晰展示角度刻度细节，整体渲染采用渐变蓝色背景，添加柔和的环境光与定向光源，投射出自然的软阴影，突出模型的结构层次与立体感。结构设计上，该台虎钳采用分体式旋转底座结构，底座与固定钳身之间通过中心转轴与锁紧机构连接，可实现360度水平旋转并任意角度锁紧，满足不同加工方位的装夹需求；夹持机构采用梯形丝杠传动，具备自锁特性，装夹工件后不会出现松动退夹问题；活动钳身与固定钳身之间采用导轨导向结构，保证钳身移动的直线度，避免装夹时出现钳口错位；操作手柄采用穿杆式设计，可根据所需夹紧力调整手柄力臂长度，适配不同装夹力度需求。设计过程中充分考虑了实际使用的人机工程与加工可行性，所有零件的壁厚、倒角、安装孔位均符合机械加工工艺要求，无无法加工的异形结构，装配时的配合公差按照实际装配要求进行预留，固定配合面采用过盈配合参数，运动配合面采用间隙配合参数，保证模型可直接导出工程图用于生产加工参考。
