长杆式光斑检测传感组件结构设计

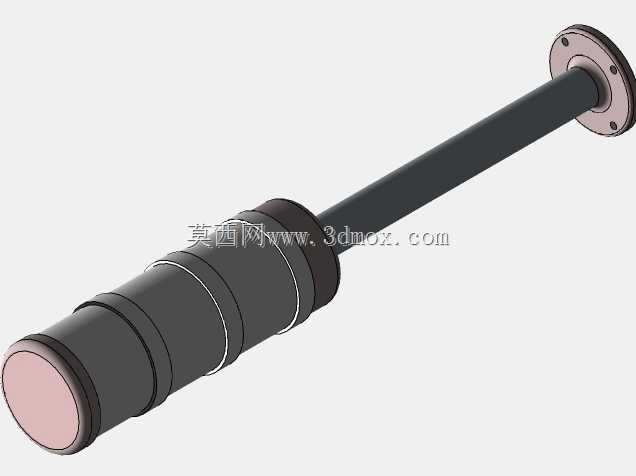

　　在自动化产线的视觉对位、激光加工定位、光学检测工位中，这类长杆式光斑传感组件是核心的信号采集部件，很多需要伸入狭小设备腔体内、或是跨距安装的检测场景，常规短款光斑传感器无法满足安装空间要求，这款长杆结构的设计刚好适配这类特殊工况。从结构设计逻辑来看，整体采用三段式同轴布局，最末端的法兰安装盘是整个组件的固定基准，盘面上均布的安装孔可直接与设备安装面通过螺栓锁附，安装时需要保证法兰端面与设备安装面的平面度公差控制在0.05mm以内，避免长杆伸出后出现偏斜，导致检测光轴与被测面不垂直，影响检测精度。中间的长杆段采用等直径圆柱结构，一方面是为了穿过设备的预留过孔，在跨层安装的设备中，长杆可以从设备外壁直接伸入内部检测工位，

　　不需要额外设计转接支架，减少安装累积误差；另一方面长杆内部集成了信号传输线与光路传导通道，外壁做哑光发黑处理，避免环境杂光在杆体表面反射干扰检测信号，杆体的直径设计兼顾了结构刚性与过孔适配性，既不会因为杆径过细导致伸出长度过长时出现挠度变形，也不会因为杆径过大无法穿过常规的设备预留安装孔。前端的探头段采用多阶阶梯轴结构，每一段阶梯都对应内部的光学镜片固定位、光电转换元件安装位以及信号调理电路的容纳腔，最前端的检测端面做了平齐设计，避免突出的结构在伸入工位时剐蹭被测工件，端面的光学窗口采用耐磨的光学玻璃材质，可承受常规工位的粉尘、少量切削液飞溅，适配加工现场的复杂工况。从实际使用场景来看，

　　这类传感组件常应用在激光焊接设备的焊缝跟踪工位，长杆结构可伸入焊接工装的内部，实时检测激光光斑的位置偏移，将信号反馈给运动控制系统调整焊枪位置；也可用于自动化装配线的零件到位检测，通过光斑反射的信号变化判断零件是否安装到位，长杆设计可以避开装配工位周边的夹具、机械手等运动部件，不需要调整原有产线的布局就能加装检测组件。设计过程中需要重点考虑长杆的刚性校核，当伸出长度超过300mm时，要计算杆体在自身重力下的下垂量，保证下垂量不会导致光轴偏移超出检测允许的误差范围，同时法兰盘的安装孔位置要与常用的设备安装孔位匹配，减少用户的二次加工工作量；探头段的阶梯结构要做同轴度公差约束，保证每一段内部安装的光学元件都处于同一轴线上，

　　避免光路出现偏折，影响光斑检测的准确性。另外，探头与长杆的连接位置采用了防滑转的定位结构，避免安装拧紧时探头与杆体发生相对转动，导致内部接线扭断或是光路错位，连接位置还做了密封处理，防止现场的油污、水汽进入组件内部损坏电路元件。在安装边界上，法兰盘的外径尺寸适配常规的工业安装标准，安装孔的中心距符合通用传感组件的安装规范，用户不需要重新设计安装法兰就可以直接替换原有同类型的传感器；长杆的长度可以根据实际的安装深度做调整，模型中保留了杆长的参数化设计特征，修改对应参数就可以快速生成不同长度的衍生型号，适配不同深度的安装工位；探头段的最大直径小于长杆连接端的直径，安装时可以直接从法兰端将整个组件穿过设备过孔，不需要拆分部件，提升现场安装的效率。从功能特性上，这款组件的结构设计将光路与电路完全集成在封闭的壳体内部，不需要额外外接信号处理单元，整体结构紧凑，在狭小的设备内部也能完成安装，前端探头的光学系统可以将入射的光斑信号聚焦到光电转换元件上，即使在有一定环境光干扰的车间场景下，也能稳定识别光斑的位置与强度变化，输出准确的检测信号。
