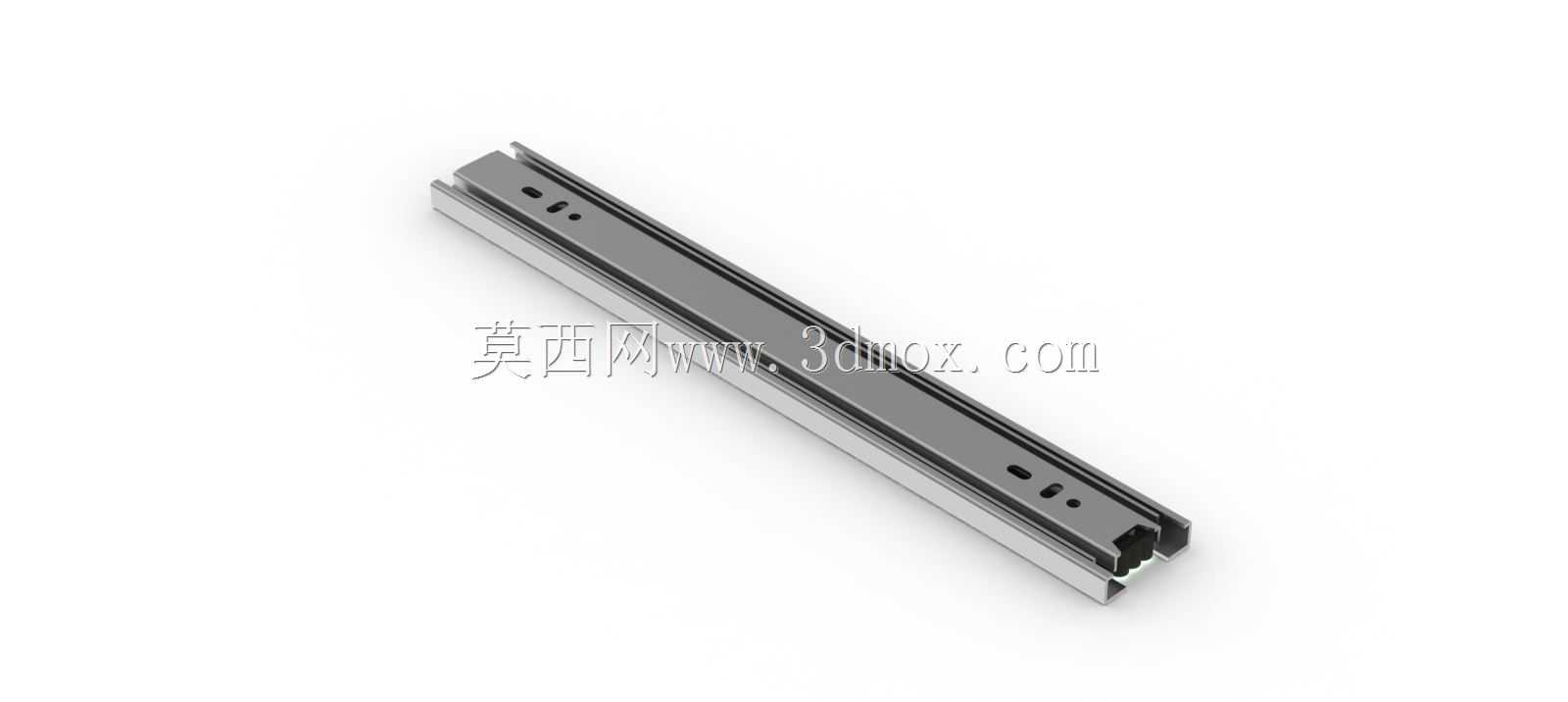

350毫米三节式伸缩重载导轨结构

　　日常做设备结构设计时，伸缩导向构件的选型和建模往往是容易被忽略但直接影响整机使用体验的环节，这款350毫米规格的三节伸缩导轨，是我在做机柜内置抽拉单元、小型设备侧拉检修平台、工业抽屉式料仓时经常会用到的标准构件。先从实际应用场景来说，这类导轨不只是民用家具抽屉能用，工业场景里的覆盖范围其实很广：比如电气柜里抽拉式的安装托盘，要承载断路器、接线端子排这些器件，抽拉时不能卡滞，完全拉出后还要有足够的支撑刚度，不能因为前端承重就下挠变形；还有自动化设备上的抽拉式防护门、检修操作平台，操作人员需要站在上面做设备维护的时候，导轨的侧向受力和静载能力就直接关系到使用安全；甚至一些物流分拣设备里的可伸缩导向挡边、小型仓储货架的抽拉货层，也会用到同结构的伸缩导轨，只是根据载荷等级调整板材厚度和滚珠排布密度。

　　从功能特性上看，这款三节式结构的核心优势是能在闭合长度仅350毫米的前提下，实现接近全行程的抽拉距离，相比两节导轨，抽拉行程占闭合长度的比例能提升40%左右，对于安装空间受限、又需要大抽拉距离的场景非常适配。导轨的截面是多折边的冷弯型钢结构，每一节轨体之间通过钢珠保持架实现滚动摩擦，抽拉时的阻力非常小，即使承载额定载荷，单人也能轻松完成抽拉操作，不会出现滑动卡顿、两节轨体别劲的问题。轨体上预留的安装孔是长圆孔设计，实际安装时可以补偿一定的安装面加工误差，不用严格控制孔位的公差带，降低了安装配合的精度要求，适合批量设备装配时的快速安装。轨体的端部设计了限位挡点，完全拉出和完全闭合时都会有硬限位，不会因为抽拉用力过大导致内轨从中轨里脱出来，也不会闭合时因为冲击力过大导致轨体滑出安装位。

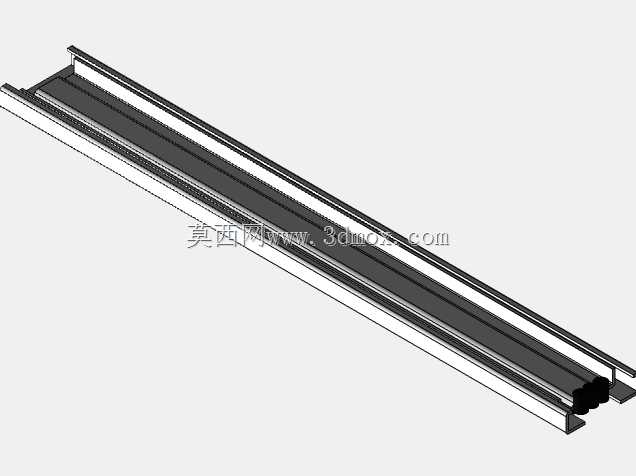

　　做这个模型的建模思路其实是从实际装配逻辑出发的，没有做过度的简化，每一节轨体的折弯止口、钢珠保持架的安装槽、安装孔的沉头结构都做了还原。建模时先确定闭合状态下的整体截面轮廓，根据三节轨的嵌套关系，先画最外侧的固定轨截面，冷弯折弯的R角按照实际冲压工艺的最小折弯半径来设置，避免出现工艺上无法实现的锐角结构；然后根据钢珠的直径确定中轨和内轨的截面尺寸，保证每两层轨之间的钢珠滚动间隙在0.02到0.05毫米之间，间隙太小会导致抽拉卡滞，间隙太大则会出现抽拉时的晃动量过大，影响导向精度。钢珠保持架的建模按照实际的钢珠排布间距来做，每一侧的钢珠数量根据行程长度计算，保证完全拉出时，钢珠的支撑点能覆盖中轨和内轨的重叠区域，不会出现局部无支撑的悬空段。

　　关于安装边界和外形尺寸，这款导轨闭合状态下的总长度是350毫米，完全拉出后的总行程大概在320毫米左右，安装时需要预留的侧向安装空间，也就是单根导轨的截面宽度加上两侧的安装间隙，大概在45毫米左右，安装面的平面度要求控制在1毫米每米长度以内，避免因为安装面变形导致轨体扭曲，影响抽拉顺畅度。固定轨一般是通过沉头螺丝固定在设备的固定框架上，内轨则固定在抽拉的活动部件上，安装时要保证左右两根导轨的平行度误差在0.5毫米以内，否则抽拉时会出现单侧受力过大，加速钢珠和轨体的磨损。轨体的材质一般选用冷轧钢板，表面做镀锌或者发黑处理，具备基础的防锈能力，如果是在潮湿或者有腐蚀的环境下使用，也可以换成不锈钢材质的同规格导轨，安装尺寸是完全通用的，不用重新设计安装结构。

　　实际选型的时候还要注意额定静载的参数，这个长度的三节导轨，单根的额定静载一般在30到50公斤左右，成对使用的话可以承载60到100公斤的重量，如果是有动载需求，比如抽拉部件上有运动的机构，还要额外考虑动载系数，适当选更高载荷等级的导轨，避免长期使用后出现轨体变形。另外导轨的钢珠滚道是经过淬硬处理的，表面硬度能达到HRC50以上，耐磨性能很好，正常使用情况下的抽拉寿命能达到五万次以上，不用频繁维护更换，只需要定期在滚道位置涂抹少量润滑脂就能保持顺畅的抽拉手感。
