壁挂式医用辅助监护显示终端结构设计

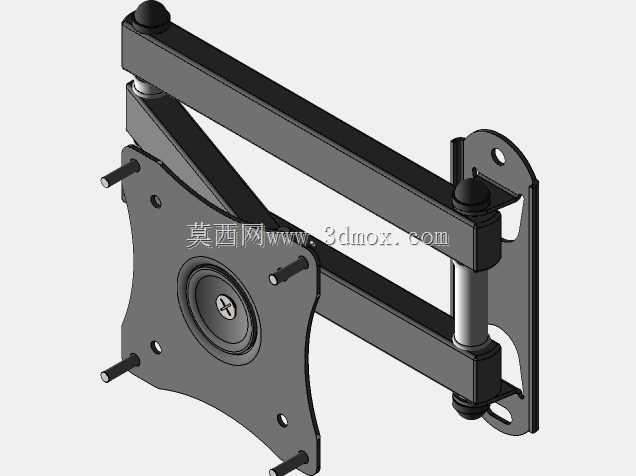

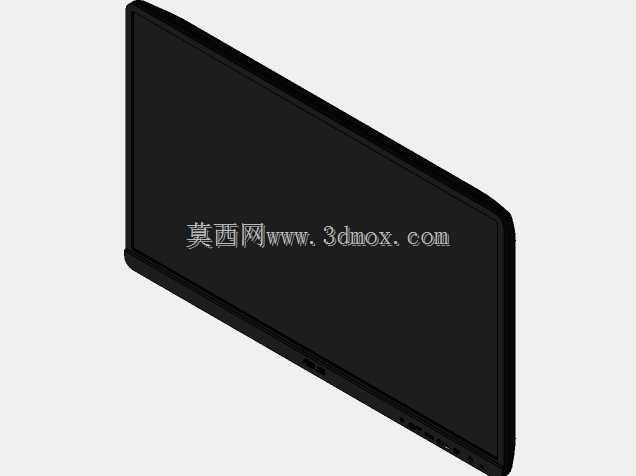

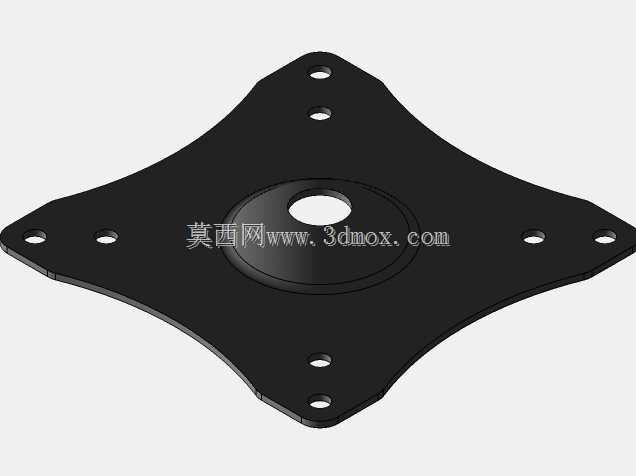

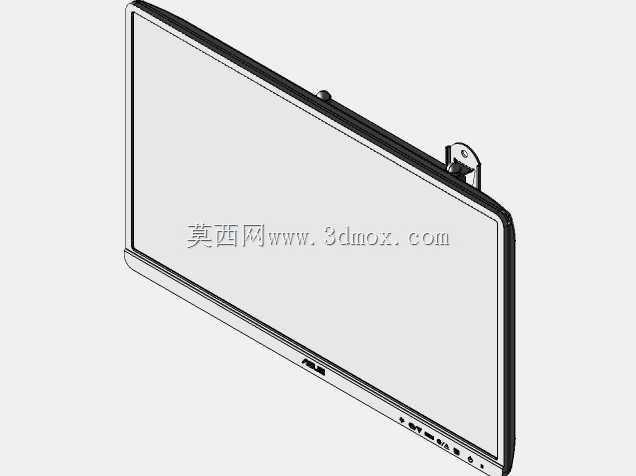

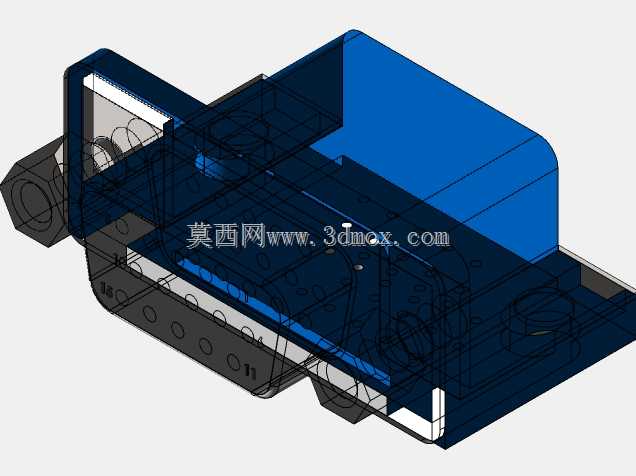

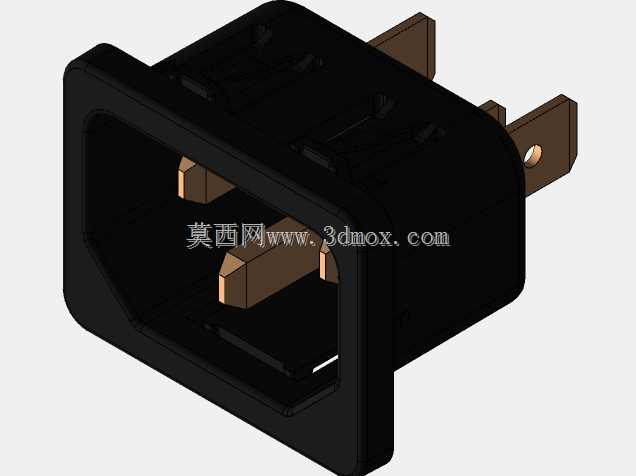

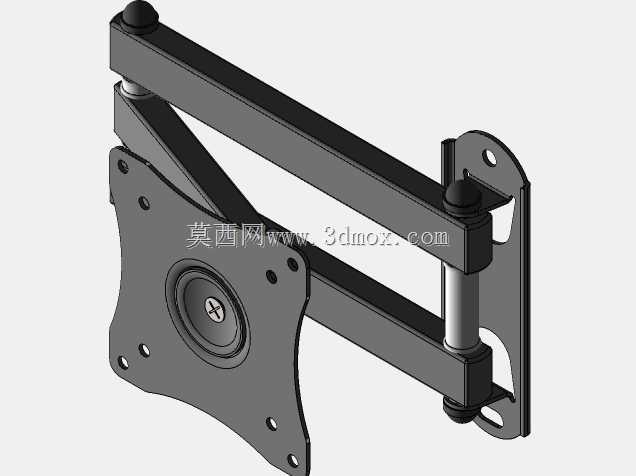

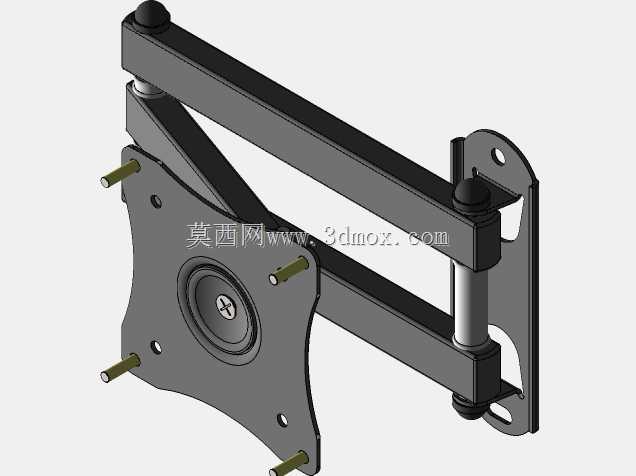

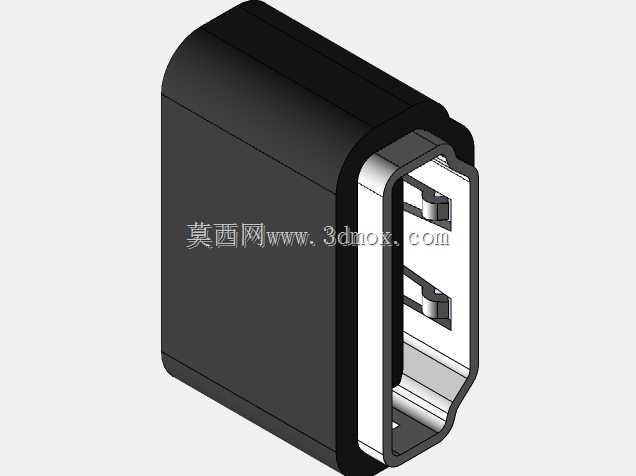

　　这款壁挂式监护显示终端的结构设计，核心围绕临床场景下的医护操作便利性展开，区别于传统台式监护设备的固定摆放局限，整套结构包含显示主体、多自由度铰接壁挂支架、壁挂固定底座三个核心部分，适配ICU、急诊抢救室、普通病房监护单元等多种医疗场景的安装使用需求。从实际使用逻辑出发，显示主体采用窄边框一体化注塑外壳，背部预留标准壁挂安装孔位，同时兼顾桌面放置的防滑底座设计，底部集成功能按键与接口区域，所有接口做内凹防护处理，避免临床场景下消毒液喷溅、设备移动剐蹭带来的接口损坏问题，屏幕显示区域做防眩光处理，适配病房内不同光照角度下的参数读取需求，避免灯光直射产生的反光干扰医护人员判断监护数值。多自由度铰接臂是整套结构的设计核心，

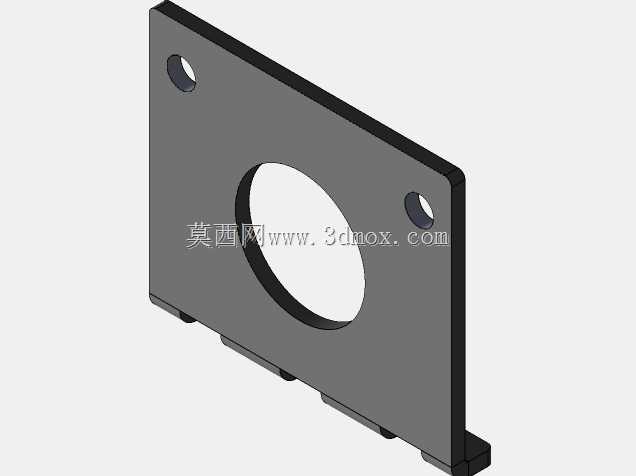

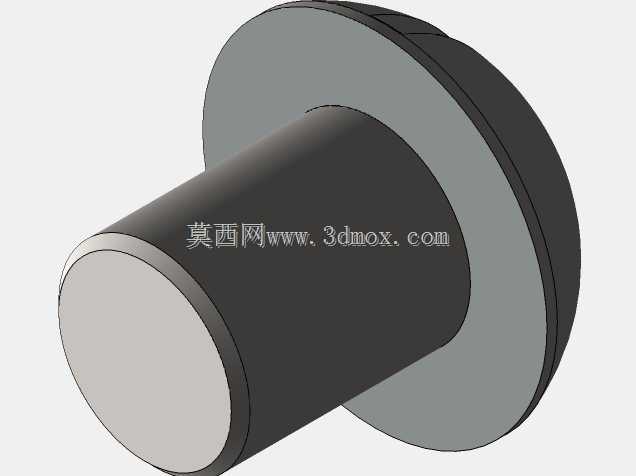

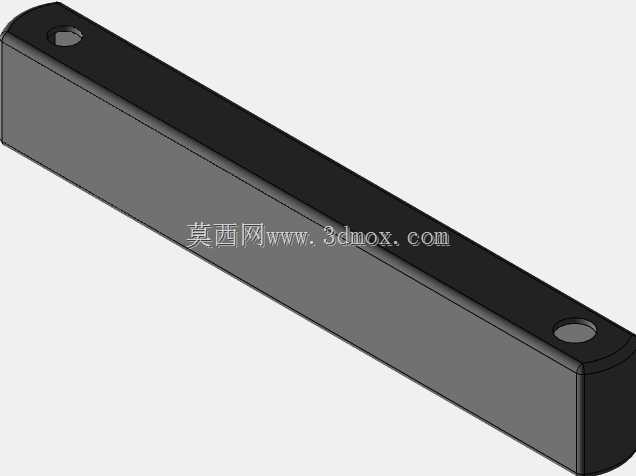

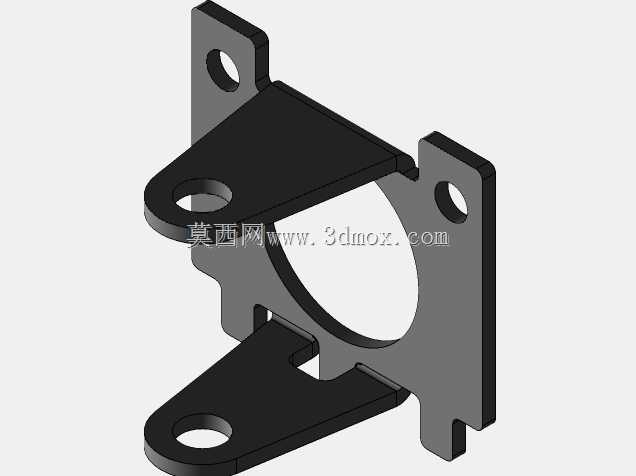

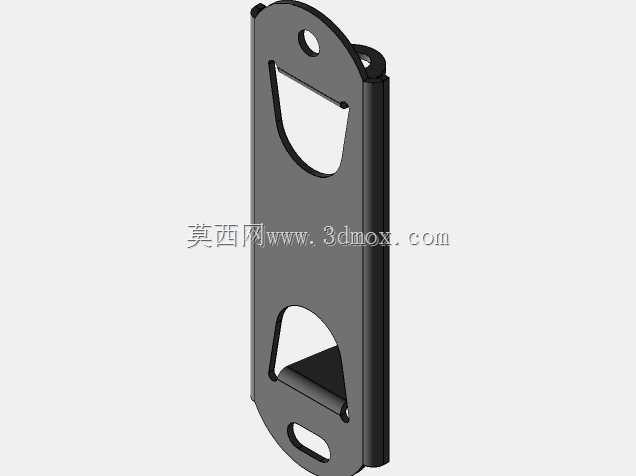

　　臂体采用铝合金冲压成型工艺，在保证结构强度的前提下尽可能降低自重，铰接节点处采用阻尼转轴结构，无需额外锁止机构即可实现任意悬停，医护人员可根据站立、坐姿、床边操作等不同体位，随意调整屏幕的高度、倾斜角度、水平旋转角度，调整范围覆盖病床周边1.2米半径的操作区域，既可以贴近病床供医护近距离查看波形参数，也可以推回墙面贴靠位置，避免占用抢救通道空间。壁挂固定底座采用隐藏式走线设计，设备的电源线、信号传输线均可从臂体内部空腔穿过，沿墙面预埋线槽接入设备带，避免明线外露带来的积灰、勾挂风险，底座与墙面的连接采用膨胀螺栓固定，适配标准医疗设备带的安装孔距，无需额外在墙面打孔改造，降低现场安装的施工难度。从安装边界尺寸来看，

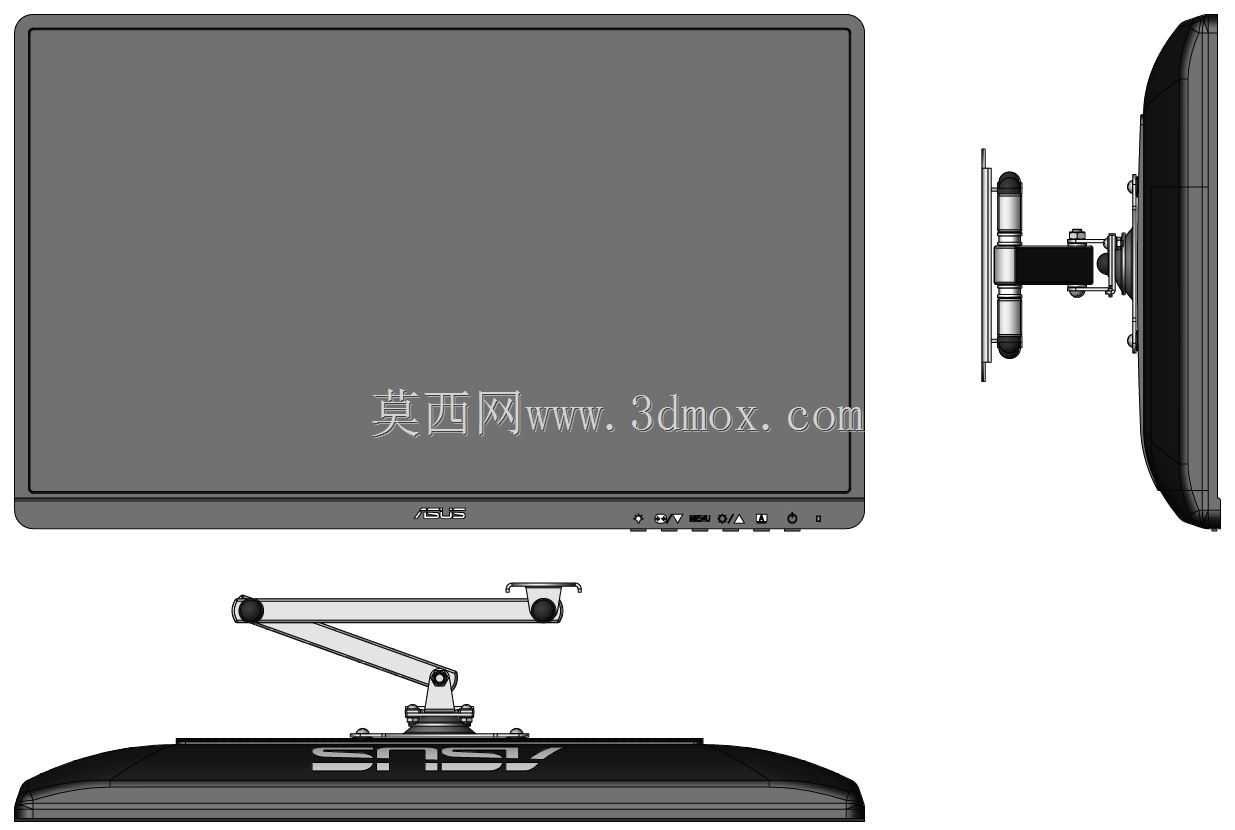

　　显示主体的厚度控制在45mm以内，贴墙状态下整套设备突出墙面的距离不超过120mm，完全伸出状态下臂体最大伸展长度可达680mm，铰接臂的俯仰调节角度覆盖-15°到+45°范围，水平旋转角度可达左右各180°，屏幕自身可绕支架安装轴做360°旋转，支持横竖屏切换，适配不同类型监护参数的显示布局需求。结构设计阶段充分考虑了临床场景的清洁消毒需求，所有外壳拼接处均做圆弧过渡处理，无清洁死角，表面采用耐腐蚀性哑光涂层，可耐受含氯消毒剂、酒精等常用医用消毒剂的反复擦拭，不会出现涂层脱落、变色问题。铰接臂的转轴处做密封处理，避免消毒液体渗入转轴内部造成阻尼衰减、结构锈蚀，保证长期使用后的调节手感一致性。设备底部的按键区域采用一体式硅胶按键，

　　按键与外壳之间无拼接缝隙，避免液体渗入设备内部造成电路故障。从结构可靠性角度出发，铰接臂的每个转动节点都做了冗余强度设计，单臂承重可达15kg，远超显示主体的自重要求，避免长期调整使用后出现臂体下垂、屏幕晃动的问题，壁挂底座的拉拔力设计满足10倍设备自重的承重要求，杜绝安装后脱落的安全隐患。整套结构的建模过程中，所有配合公差均按照医疗设备的行业标准设定，外壳拼接缝隙控制在0.3mm以内，转轴转动阻尼力设定在15N到25N区间，既保证调整时的顺畅度，又避免调整后屏幕自行移位。显示主体的背部散热结构采用隐藏式对流散热孔设计，散热孔开设在屏幕背部上下边缘，热空气可通过自然对流从上部散出，冷空气从下部进入，无需额外散热风扇即可满足设备长时间连续运行的散热需求，同时避免风扇带来的噪音干扰患者休养，也减少了风扇积灰带来的维护需求。在实际临床使用中，这套壁挂结构相比传统台式监护仪，能够有效释放床头柜的操作空间，避免台式设备被磕碰掉落的风险，多自由度调节的特性也能减少医护人员为查看参数反复移动体位的操作，在抢救场景下能够快速将屏幕调整到最佳观察位置，提升抢救操作的效率。
