迈凯轮P1量产超跑外观结构三维数模

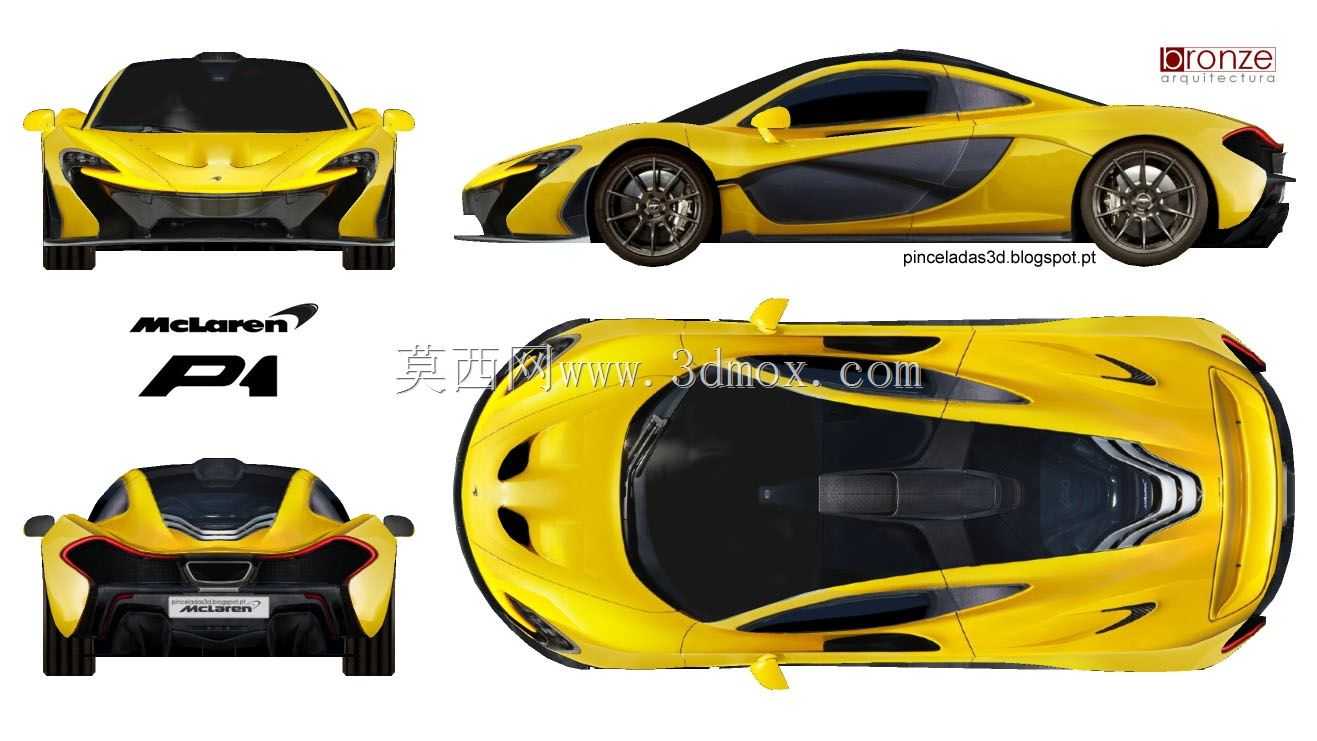

　　做了十几年汽车结构建模，经手的乘用车型号数模少说也有上百套，这次复刻迈凯轮P1的外观结构数模，最开始是给汽车设计专业的教学演示做配套素材，后来调整细节后也能给改装厂商做外观套件开发的基准参考。很多刚接触曲面建模的工程师总觉得超跑建模就是堆流畅曲面，实际落地的时候要卡的边界条件非常多，首先是整车的外廓尺寸，实车车长控制在4588mm，车宽1946mm，车高1188mm，轴距2670mm，建模的时候所有曲面的边界都不能超出这个尺寸框架，不然做出来的数模和实车比例偏差超过2%，后续做风阻仿真或者1:1油泥模型刮制的时候就会完全走形。

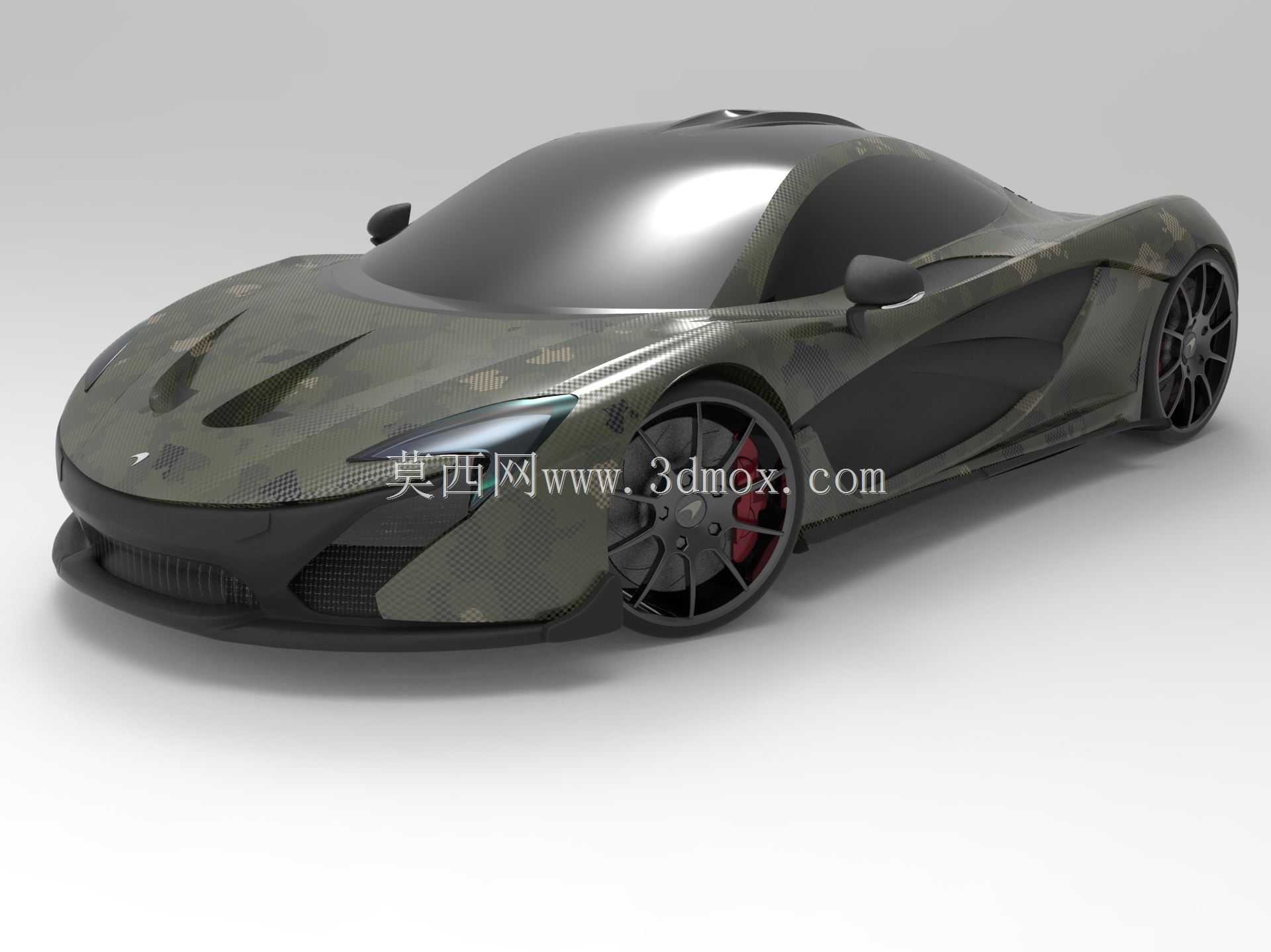

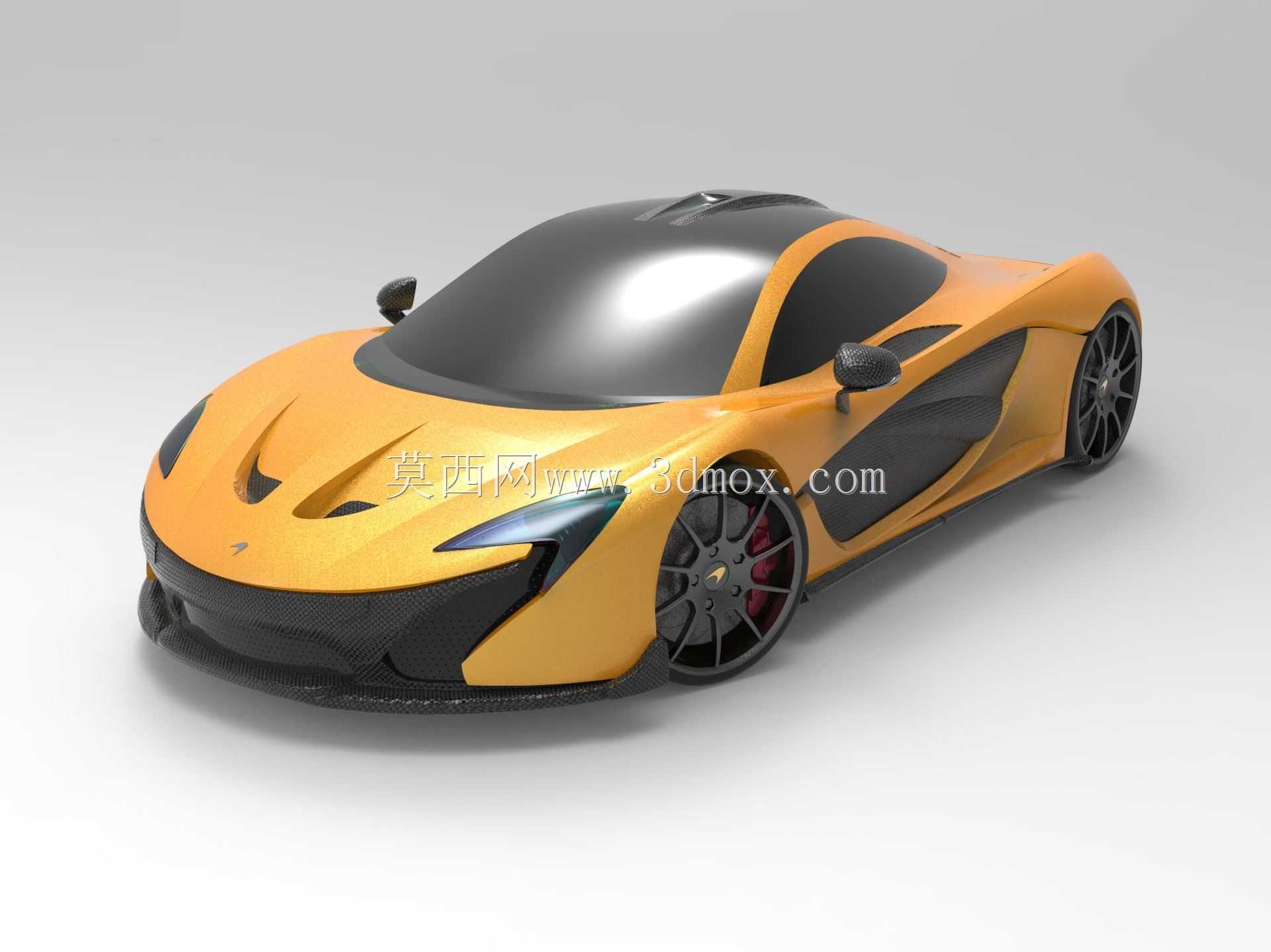

　　建模过程中最先处理的是前脸的进气区域，很多人以为超跑的大进气口只是为了视觉冲击，实际这个区域的曲面弧度直接关系到高速行驶时的刹车冷却气流导向，还有前唇的下压力生成，建模的时候特意把前唇的负倾角做了7度的调整，和实车的空气动力学设计参数对齐，前舱盖的两个凹陷散热口，不是单纯的造型凹槽，曲面的倾斜角度是顺着行驶气流的走向做的，能把前舱散热器带出的热流快速导离车身，避免热流回流到进气歧管影响进气效率。

　　车身侧面的曲面是整个建模过程中耗时最久的部分，迈凯轮P1的侧部腰线不是单一的连续弧面，是三段不同曲率的曲面做G2连续拼接，车门后方的大尺寸侧进气口，内部的导流曲面要精准对准后轮刹车系统和中置发动机的进气通道，建模的时候反复调整了曲面的收敛角度，保证气流进入通道后不会产生紊流，轮拱的外扩曲面要匹配前轮最大转向角度的跳动边界，就算是外观数模，也要预留出悬架跳动和轮胎转向的安全间隙，不能只追求造型好看忽略实际的机械运动边界，轮拱边缘和轮胎的静态间隙控制在35mm，和实车的装配间隙保持一致，后续如果要做悬架系统的装配，不需要再反复调整轮拱曲面。

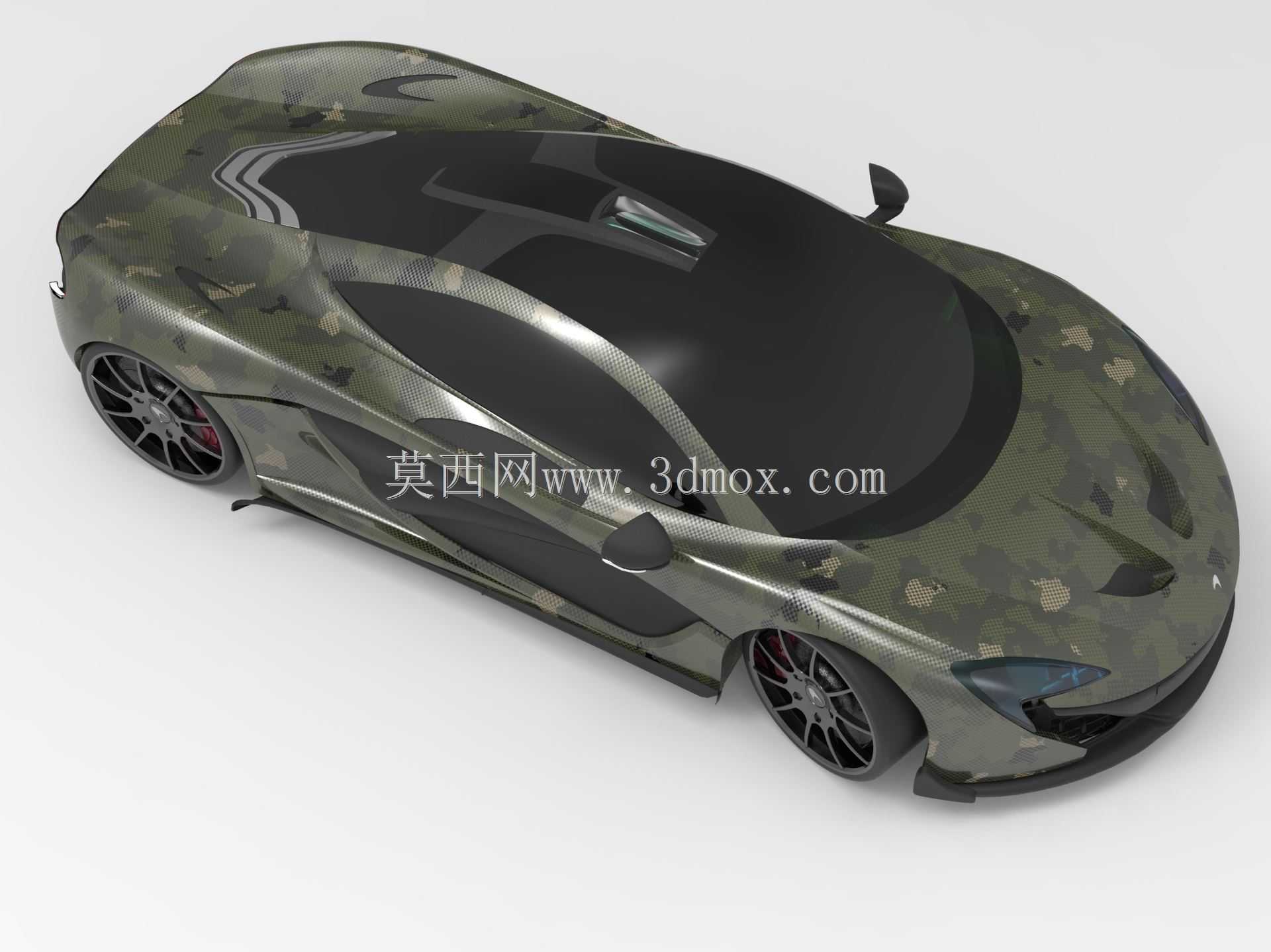

　　车顶的集成式进气道是这款车的标志性设计，建模的时候把进气道的内部曲面和车顶的外曲面做了一体化处理，避免出现曲面拼接的棱角破坏气流走向，这个进气道是直接给发动机提供高流量进气的，曲面的顺滑度直接影响进气效率，所以整个进气道的内部曲面曲率变化率控制在0.05以内，不会出现气流在通道内形成涡旋的情况。车尾的主动式尾翼安装位也做了预留，尾翼的转轴安装点坐标和实车完全对齐，后续如果要做尾翼升降的运动仿真，可以直接在现有安装点上添加运动副，不需要重新定位。

　　车窗的曲面贴合度也做了反复校验，前挡风玻璃的弧度和A柱的衔接处做了齐平处理，减少高速行驶时的风噪生成，侧窗的曲面曲率和车门上沿的密封条安装槽完全匹配，要是做整车装配的话，玻璃曲面和安装槽的偏差控制在0.2mm以内，符合汽车玻璃装配的公差要求。后视镜的安装座位置也按照实车的坐标定位，后视镜的造型曲面做了空气动力学优化，能减少气流扫过A柱时产生的风噪，同时保证驾驶员的侧方视野不被遮挡。

　　这套数模的曲面全部做了实体化校验，没有破面、重叠面的问题，所有的外观分缝线都按照实车的钣金分块做了刻线，包括前保险杠、前舱盖、车门、后保险杠、侧裙这些位置的分缝，宽度统一控制在3mm，符合量产车的钣金间隙标准。轮毂的造型也完全还原实车的多辐式设计，刹车卡钳的安装位置和轮毂的辐条间隙对齐，保证刹车系统的散热气流能顺利通过辐条间隙带走热量，轮胎的胎壁弧度和扁平比也和实车的配置匹配，不会出现轮胎和轮拱不匹配的穿模问题。

　　在实际应用场景里，这套数模除了教学演示之外，还能给汽车改装厂商做外观套件开发的基准，比如做碳纤维前唇、侧裙、尾翼的改装件设计时，可以直接在现有数模的曲面上做偏移，不需要重新扫描实车获取点云，能节省大量的逆向建模时间；也可以给汽车文化相关的展陈设计做1:4或者1:8的比例模型制作基准，数模的比例完全准确，缩放后不会出现造型失真的问题；另外做汽车空气动力学仿真的时候，这套外表面数模可以直接导入仿真软件做流场分析，不需要再做曲面修补，因为所有曲面的连续性都达到了A级曲面的标准，完全满足仿真计算的面质量要求。

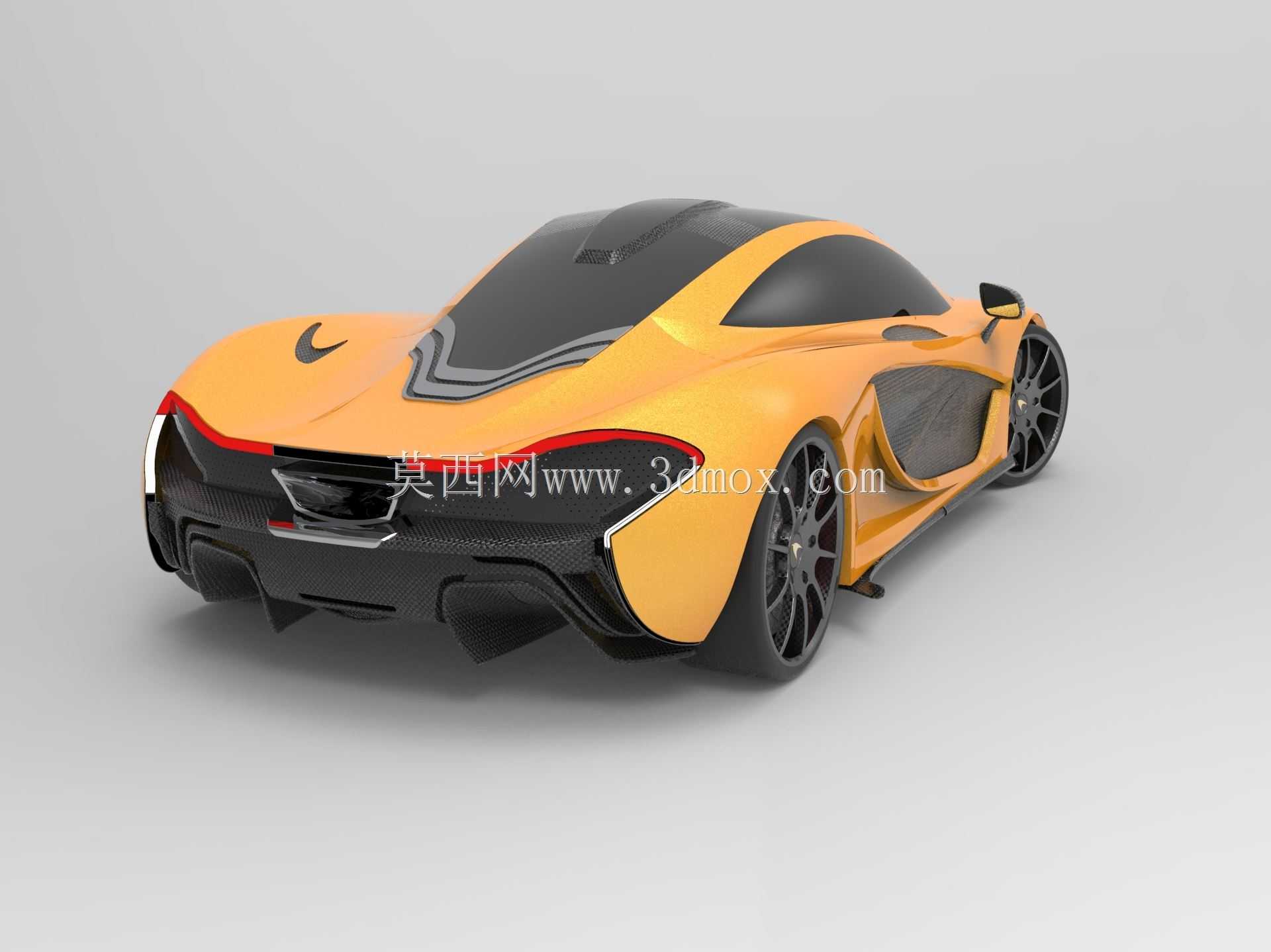

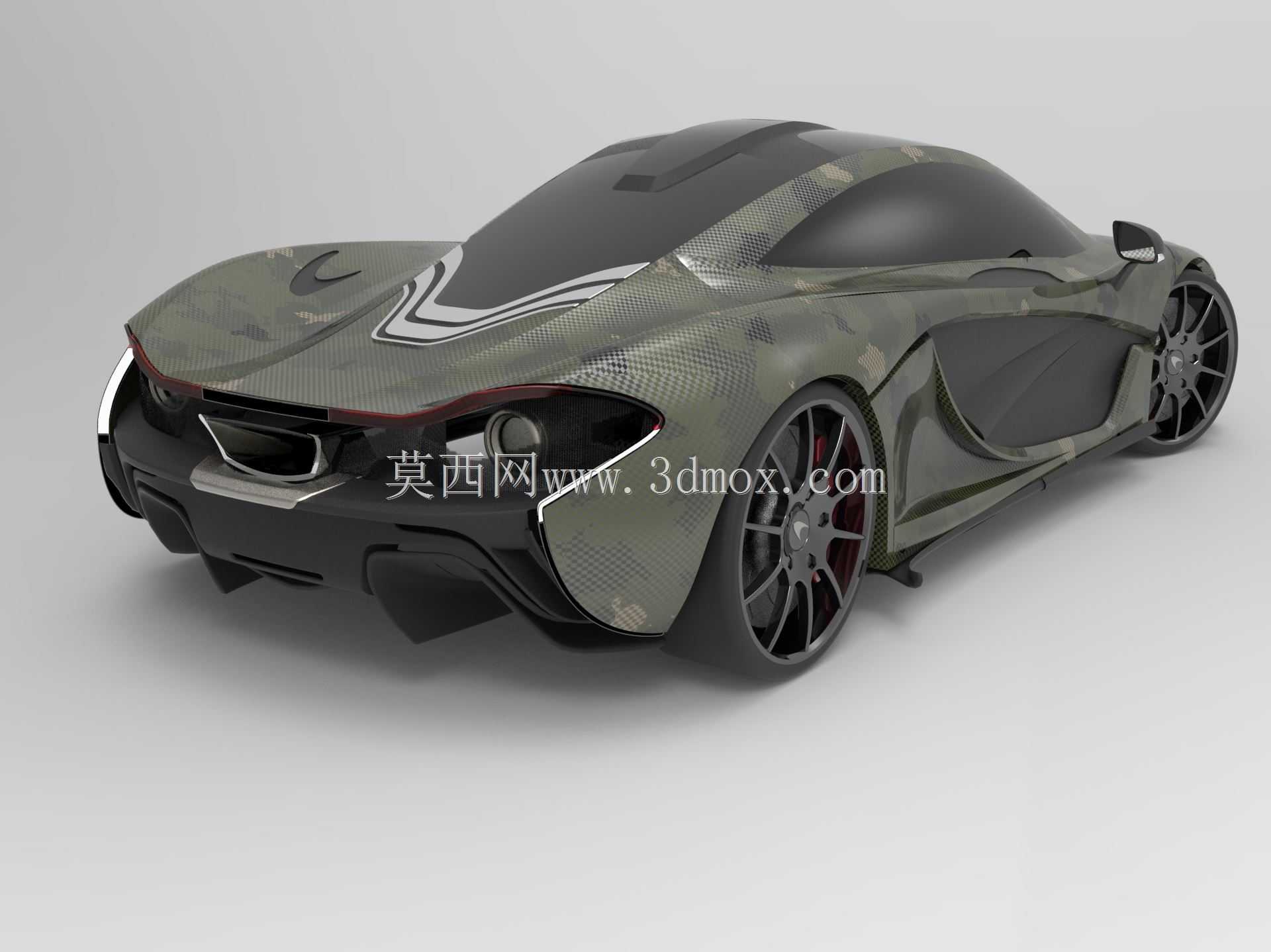

　　很多新手做超跑建模容易陷入只追求视觉效果的误区，忽略实际的工程边界，比如把轮拱做的过于外扩，导致前轮转向的时候轮胎会蹭到轮拱内衬，或者把侧进气口做的过小，满足不了发动机的进气流量需求，这套数模在建模的时候就把这些工程边界全部考虑进去了，所有造型曲面的背后都对应着实际的功能需求，不是单纯的视觉化造型。比如车身底部的扩散器区域，虽然是外观件的一部分，但是曲面的角度是按照空气动力学扩散器的工作原理设计的，能快速把车底的气流导出，形成车底的低压区，增加整车的下压力，建模的时候扩散器的鳍片角度做了15度的外倾，和实车的设计参数一致，不是随便加几个凸起的造型件。

　　另外在曲面建模的技巧上，这款车的大面都是用四边面做的拓扑，没有三角面，后续如果要做曲面的调整或者参数化修改，只需要调整对应的控制点就能完成，不需要重新构建曲面，对于结构设计从业者来说，这种拓扑结构的数模可编辑性非常强，不管是做局部的造型修改，还是拆分零件做工程图，都能快速上手，不会因为拓扑结构混乱导致修改时出现曲面崩坏的问题。
