9英寸内卡环钳结构设计

　　在机械装配、设备维保、零部件生产的各类作业场景中，内卡环钳是拆装孔用弹性挡圈的核心手动工具，这款9英寸规格的内卡环钳，针对常规工业场景中中等尺寸孔径的挡圈拆装需求设计，适配绝大多数通用机械设备、液压元件、泵阀组件、传动部件的孔用卡环作业工况。从实际使用场景来看，车间装配线上工人进行轴承端盖挡圈安装、设备运维人员拆解液压阀块内部孔用卡簧、五金维修门店处理电机端盖内挡圈拆卸时，都需要这类钳头精准插入卡环钳孔、撑开力稳定的内卡环钳，相比尖嘴钳等通用夹持工具，专用内卡环钳不会出现卡环滑脱、钳头打滑刮伤工件内壁的问题，能大幅降低挡圈拆装过程中的零件损伤概率。

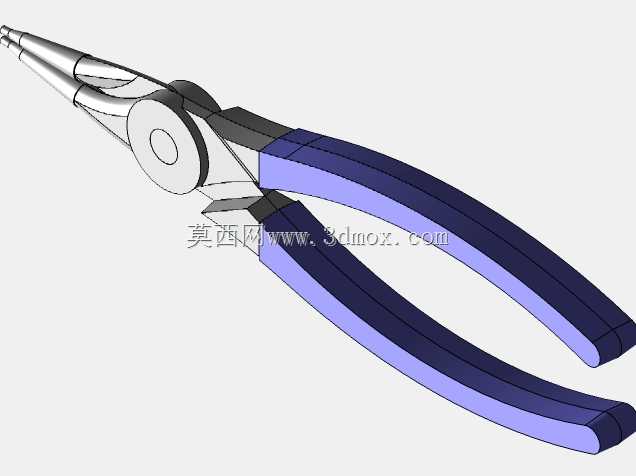

　　这款内卡环钳的设计思路完全围绕孔用卡环的拆装逻辑展开，钳头部分采用细长锥形直头设计，钳头顶端的定位凸台尺寸严格匹配标准孔用卡环的钳孔直径，作业时能精准嵌入卡环两端的操作孔，不会因为凸台尺寸偏差导致施力时滑脱；钳头与钳身的过渡段做了圆弧收窄处理，能深入深度较大的盲孔、台阶孔内部作业，避免钳身剐蹭孔壁。铰接部位采用精密销轴配合，铰接间隙控制在极小范围内，保证钳头开合时的同轴度，撑开卡环时两侧钳头的张开量保持一致，不会出现单侧施力过大导致卡环变形的问题。手柄部分采用双色橡塑包覆结构，内层硬胶与钳身金属骨架牢固结合，外层软胶做了防滑纹理处理，握持时贴合手掌轮廓，长时间施力作业不会出现硌手、打滑的情况，手柄的张开角度符合人体工学设计，成年人单手握持时无需过度张开手掌就能完成卡环的最大撑开量操作。

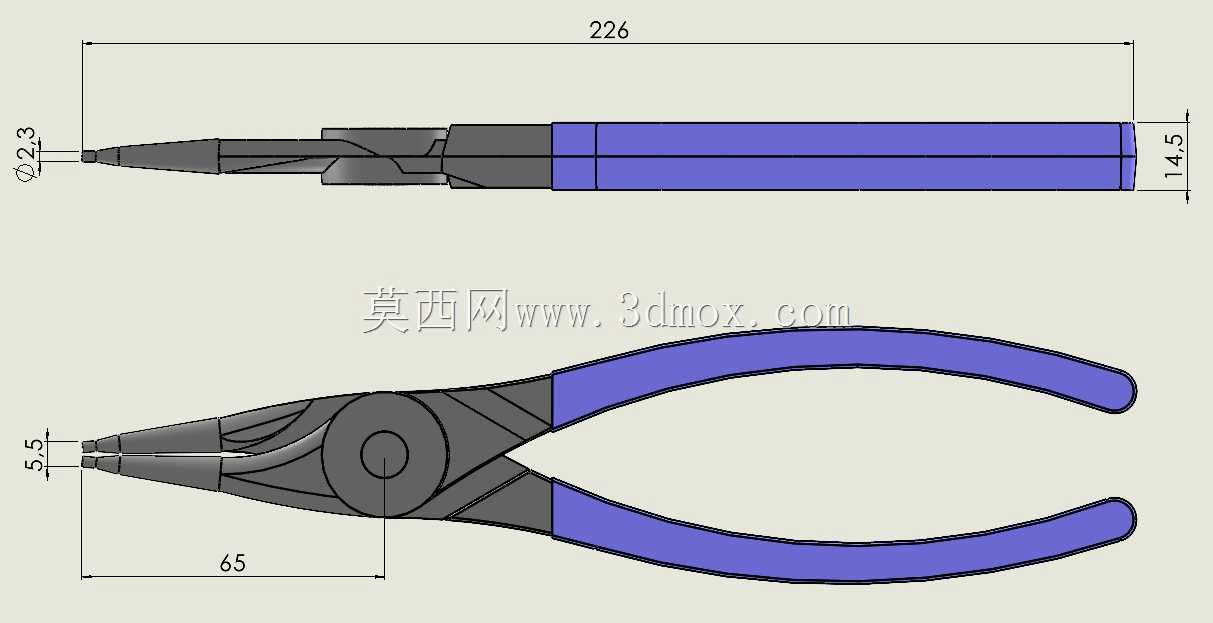

　　从尺寸边界来看，9英寸的总长度让钳身拥有足够的力臂比，铰接点到钳头顶端的长度与铰接点到手柄尾端的长度经过优化配比，操作人员施加较小的握力就能在钳头端获得足够的撑开力，足以应对常规硬度弹簧钢材质的孔用卡环拆装需求，同时不会因为力臂过大导致撑开力度过载，掰断卡环或者造成卡环塑性变形。钳头闭合时的最小外径尺寸控制合理，能顺利伸入对应规格的卡环安装孔内，最大张开量覆盖该尺寸段内所有标准孔用卡环的撑开需求，无需频繁更换工具。钳身金属部分采用整体锻造结构，钳头部位做了淬火硬化处理，表面硬度满足频繁施力的耐磨需求，不会因为多次插拔卡环孔出现顶端凸台磨损、变形的问题，钳身中段则保留了合适的韧性，避免大力度施力时出现钳身断裂的风险。

　　在实际选型适配中，这款内卡环钳覆盖的孔径范围刚好填补了小尺寸短柄内卡钳与大尺寸加长内卡钳之间的使用空白，既不会因为钳身过短无法深入深孔作业，也不会因为钳身过长在狭小装配空间内操作受限，在普通机加工车间的装配工位、设备维保班组的工具包、五金维修门店的常备工具配置中，这个规格的内卡环钳都是使用频率最高的型号。设计过程中对钳头的张开角度做了限位处理，当握力施加到最大安全行程时，钳头的张开量刚好达到对应规格卡环的最大撑开直径，避免过度撑开导致卡环超出弹性极限发生永久变形，无法正常回弹嵌入卡槽。手柄尾部做了轻微的外翻处理，握持施力时手掌不会从手柄末端滑脱，表面的包覆材质耐油污、耐常见工业溶剂侵蚀，车间内接触切削液、机油后也不会出现表层材质溶胀、脱落的问题，能适应复杂的车间作业环境。
