曼卡尔德罗菱形法兰门托安装支座结构

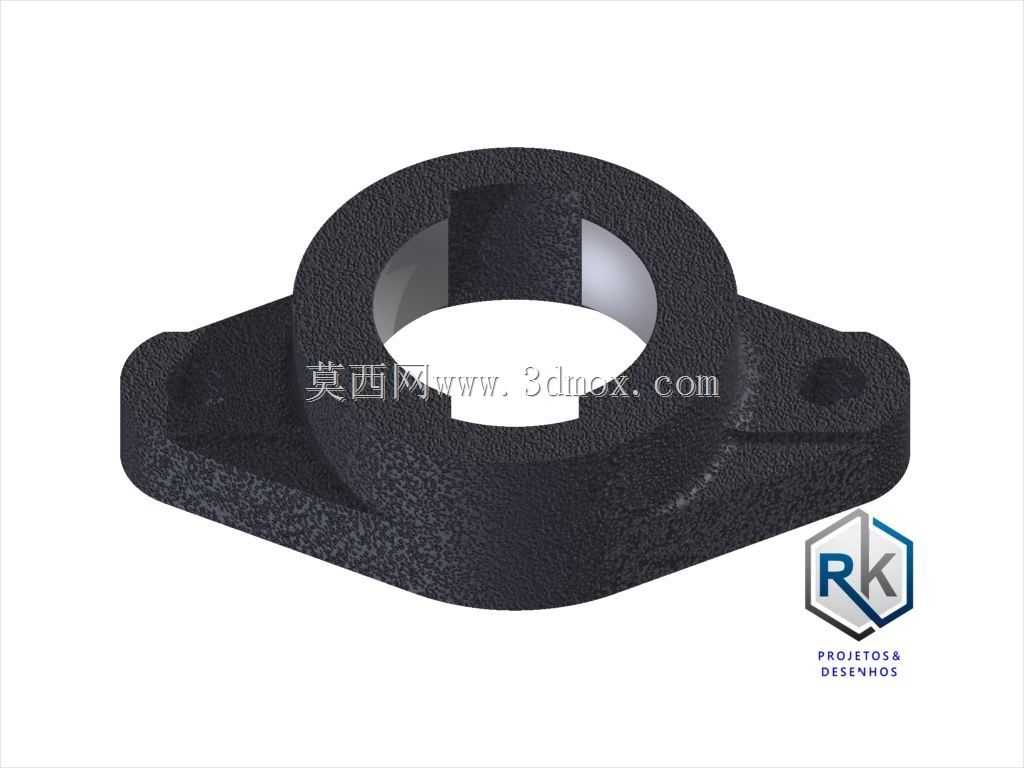

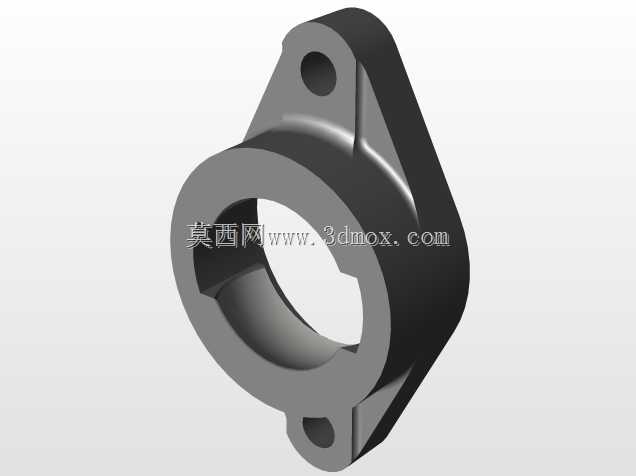

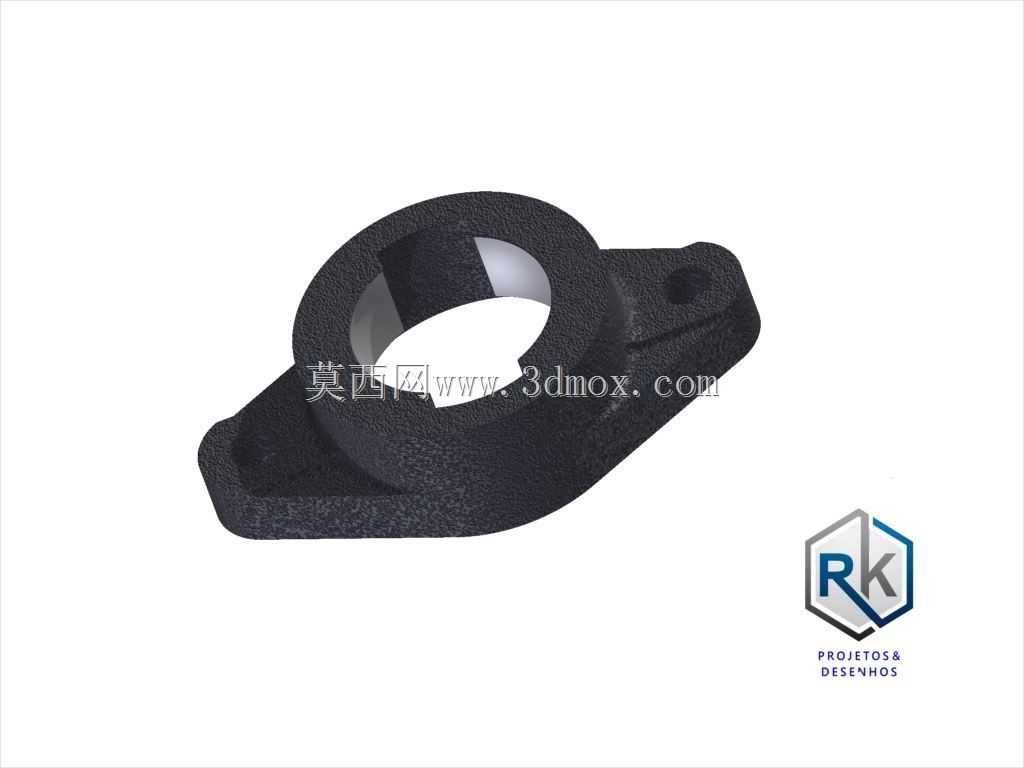

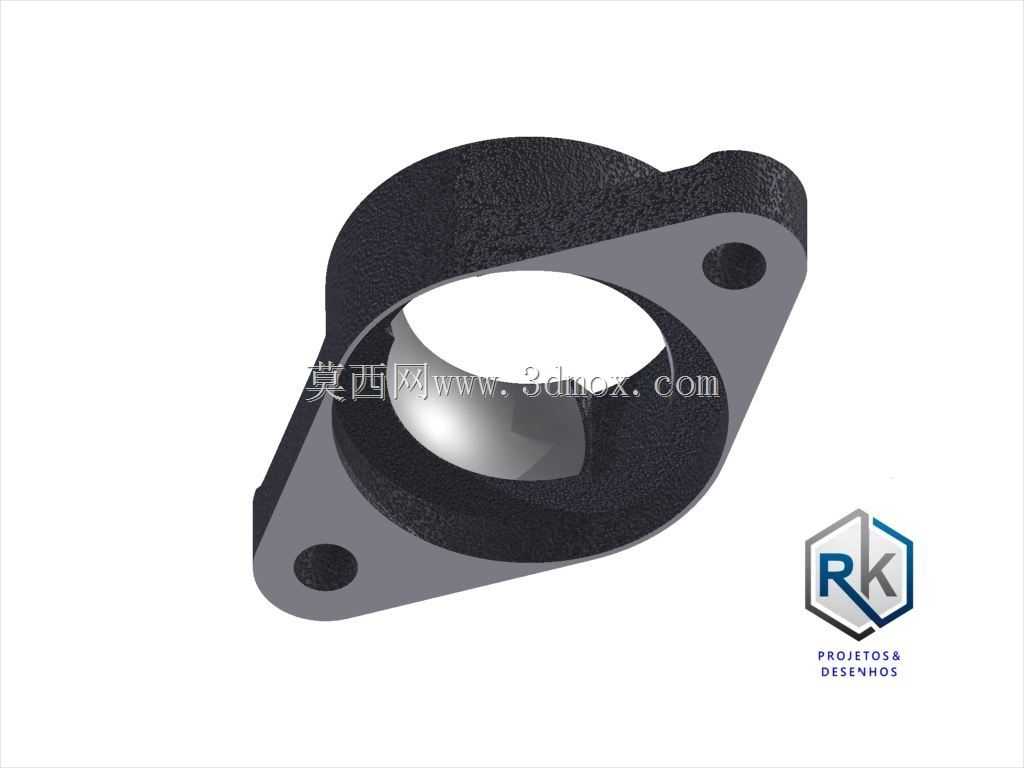

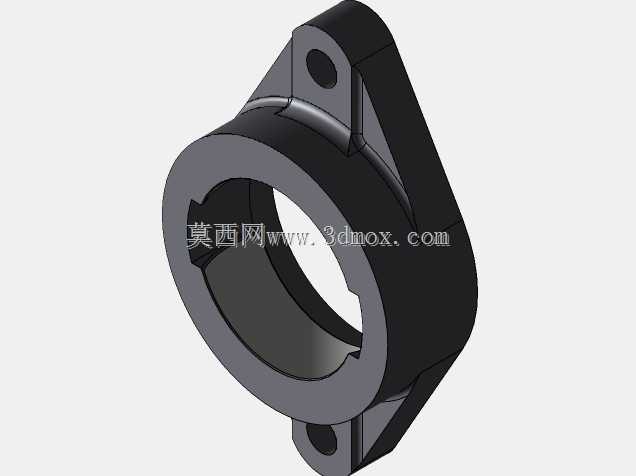

　　在直线传动副的配套安装场景里，这类带菱形法兰的门托支座是光轴、导杆类部件的核心支撑构件，常见于包装生产线的导杆定位、输送设备的挡杆固定、门窗传动机构的轴端支撑环节，区别于圆形法兰支座，菱形结构的两个安装孔分布在支座主体的斜向延伸耳板上，在安装空间受限、安装面宽度不足的工况下，能在保证支撑强度的前提下压缩安装占用的平面尺寸，适配窄幅安装基面的固定需求。从结构功能来看，支座中心的通孔为轴类部件提供径向定位与承载支撑，孔壁的加工精度直接决定了配套轴件的回转或滑动同轴度，设计时需要根据配套轴的公称直径确定孔的公差带，若用于滑动导向场景需选用间隙配合，若用于固定支撑场景则选用过渡配合，同时孔的端面需要做倒角处理，避免轴件装入时刮擦配合面、

　　破坏表面粗糙度。两侧的安装耳板与主体环座采用圆弧过渡连接，避免直角连接处的应力集中，在承受径向载荷时，过渡圆弧能将载荷均匀分散到耳板与安装基面的接触区域，防止长期交变载荷下耳板根部出现疲劳断裂。安装孔的位置设计需要匹配常用的安装孔距标准，孔位中心与支座中心的连线呈对称分布，保证安装后支座的受力中心与安装基面的形心重合，避免单侧受力导致的支座偏斜、轴件卡滞问题。从建模逻辑来看，这类支座的三维建模首先要确定中心通孔的轴线作为基准，以此为中心绘制环座的外轮廓截面，再延伸出两侧的菱形安装耳板，对耳板与环座的连接处做倒圆角处理，之后在耳板位置拉伸切除出安装通孔，对所有锐边做工艺倒角，还原铸件的实际加工特征。实际选型时需要注意，

　　这类支座的安装基面需要保证平面度，若安装面存在翘曲，紧固安装螺栓后会导致支座中心孔变形，引发配套轴件的转动或滑动卡滞，因此安装前需要对安装基面做铣平处理，紧固螺栓时需要采用对角交替拧紧的方式，避免单侧压紧导致的支座形变。支座的轴向厚度需要根据承载需求确定，径向载荷越大，环座的轴向厚度需要相应增加，以此提升孔壁的承载面积，降低单位面积的接触应力，延长部件的使用寿命。在自动化生产线的导向机构中，这类支座常成对使用，分别固定在导杆的两端，两个支座的中心孔需要保证同轴度，安装时需要借助芯轴做同轴度校准，避免导杆安装后出现别劲问题，导致滑动部件的运行阻力增大、磨损加剧。区别于一体式的焊接支座，这种铸造或机加工成型的分体式门托支座，

　　安装调整更加灵活，可通过在安装面与支座之间增加调整垫片的方式，微调中心孔的高度位置，补偿安装基面的加工误差，适配不同高度的安装需求。耳板上的安装孔可根据需求设计为光孔或螺纹孔，若需要频繁拆装调整则选用光孔搭配螺栓螺母紧固，若为固定安装场景则可直接在安装基面加工螺纹孔，省去螺母的安装空间，进一步压缩整体结构尺寸。
