巴西VIBRASTOP工业橡胶金属减振构件

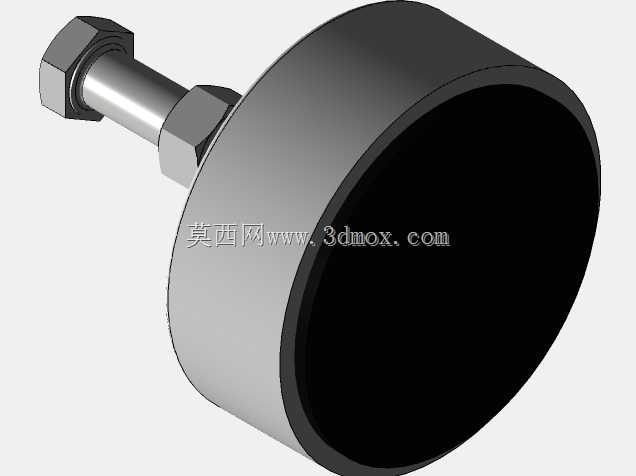

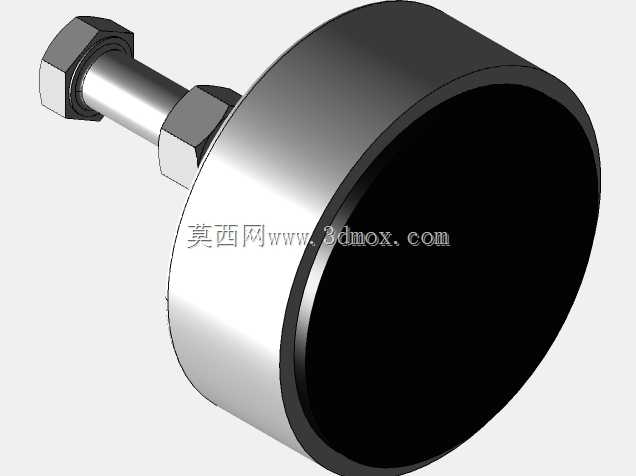

　　在工业设备的振动控制场景中，这类一端带外螺纹安装杆、主体为圆柱橡胶金属复合结构的减振件，是中小型精密设备、仪器仪表、轻型动力单元隔振安装的常用选型。不同于大型设备用的重载减振支座，该款构件的安装边界十分紧凑，主体圆柱端面为主要承载接触面，外螺纹段可穿过设备安装底板后通过六角螺母锁紧固定，无需额外设计复杂的安装卡座，适配10kg以内的轻型设备隔振需求。

　　从实际使用场景来看，这类减振件常被用在实验室精密检测仪器、小型输送线驱动单元、工控柜内置模块、桌面型加工设备的底部支撑位，既可以阻隔设备自身运行产生的振动向安装基面传递，避免振动连带周边精密器件出现测量误差、连接松动问题，也能削弱外界环境振动传导至设备本体，保障内部传感元件、运动组件的运行精度。部分对安装水平度有要求的轻型设备，还可以通过调整螺纹段的螺母锁紧位置，微调设备安装面的水平度，兼顾隔振与调平的双重作用。

　　从结构设计逻辑来看，该构件采用金属与橡胶硫化结合的工艺，外露的金属螺杆、六角定位面均做了防锈镀层处理，避免长期使用中出现锈蚀卡滞，影响后期维护拆卸；主体圆柱段的橡胶部分为主要的弹性变形区，邵氏硬度匹配轻型载荷的隔振需求，既不会因为刚度过大导致隔振效率不足，也不会因为刚度过小出现设备安装后晃动量超标的问题。橡胶主体的圆柱端面做了平整处理，与安装基面接触时可以保证受力均匀，避免局部应力集中导致橡胶过早出现疲劳开裂。螺杆与橡胶内部的金属嵌件为一体硫化连接，不存在螺纹连接松动的风险，能承受一定范围内的径向剪切力与轴向压力，适配设备运行中多方向的振动载荷。

　　在做三维建模时，需要重点关注几个安装边界尺寸：首先是螺纹段的公称直径与有效旋合长度，这部分直接决定了适配的安装底板开孔尺寸、螺母的选型范围；其次是主体橡胶圆柱的外径与总高度，这部分尺寸决定了安装时需要预留的径向空间，以及设备安装后距离基面的悬空高度，避免设备运行中橡胶变形后外壳与基面发生剐蹭；另外六角定位面的对边尺寸也需要准确还原，方便安装时用扳手固定螺杆，避免锁紧螺母时螺杆跟转。建模时橡胶部分的圆角过渡也需要还原，这些圆角是为了避免橡胶变形时应力集中在边角位置，提升构件的疲劳寿命，不能为了建模省事直接做直角处理。

　　实际选型应用中，这类减振件的布置数量通常根据设备总重量与重心位置确定，一般在设备底部四个角各布置一个，若设备重心偏置，可在重心偏移侧适当增加布置点，保证每个减振件的受力在额定载荷范围内。安装时需要注意螺纹锁紧的力矩不能过大，否则会过度压缩橡胶，导致橡胶初始变形量超过设计阈值，反而降低隔振效果，甚至导致橡胶内部出现不可逆的损伤。与金属硬连接相比，这类橡胶金属减振件不需要额外加工高精度的安装定位面，对安装基面的平面度公差要求更低，能降低设备机架的加工成本，同时具备一定的阻尼特性，可以快速衰减振动能量，避免设备启停过程中出现长时间的共振晃动。
