轴流散热冷却风机结构设计

　　这款轴流冷却风机的三维结构，是工业风冷散热场景里最常用的标准化部件，日常做设备热设计选型时，这类方形外框轴流扇的适配场景覆盖极广，从工控机柜、伺服驱动柜、小型激光设备散热风道，到注塑机周边的电控舱通风、小型空压机的缸头辅助散热，甚至是实验室恒温试验箱的内部空气循环，都能见到同结构产品的应用。

　　从实际使用逻辑来看，这类冷却部件的核心作用是通过定向气流带走密闭或半密闭空间内积聚的热量，避免电子元件、功率器件、机械摩擦部位因为温度超出工作阈值出现性能衰减、寿命缩短甚至热失效的问题。和离心风机相比，这类轴流结构的风阻更低、同安装尺寸下的通风量更大，适合风阻较小的直通风道场景，安装时不需要额外设计复杂的导风蜗壳，直接嵌入设备预留的安装位即可完成装配，对于结构设计人员来说，能大幅减少散热系统的设计工作量。

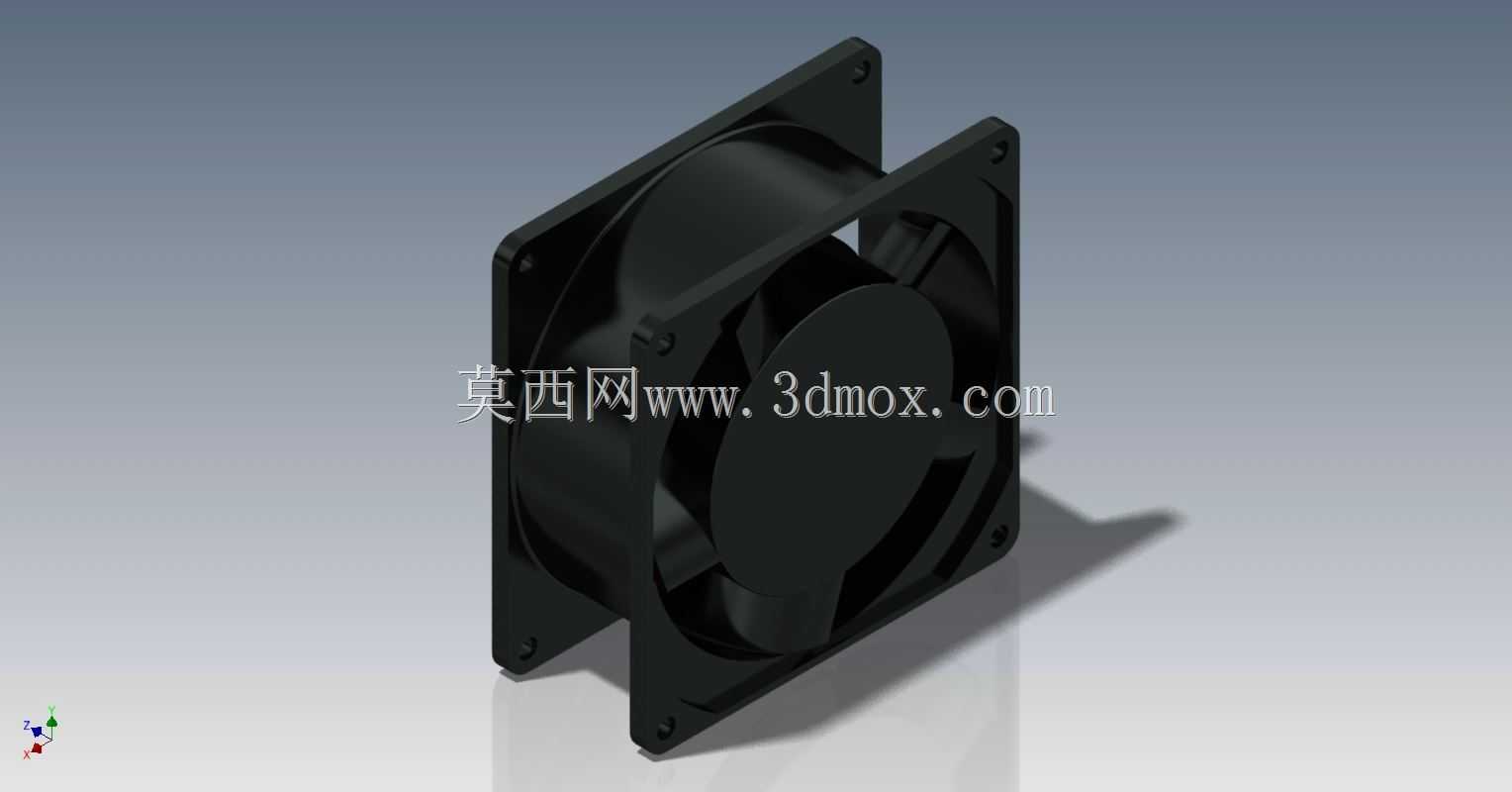

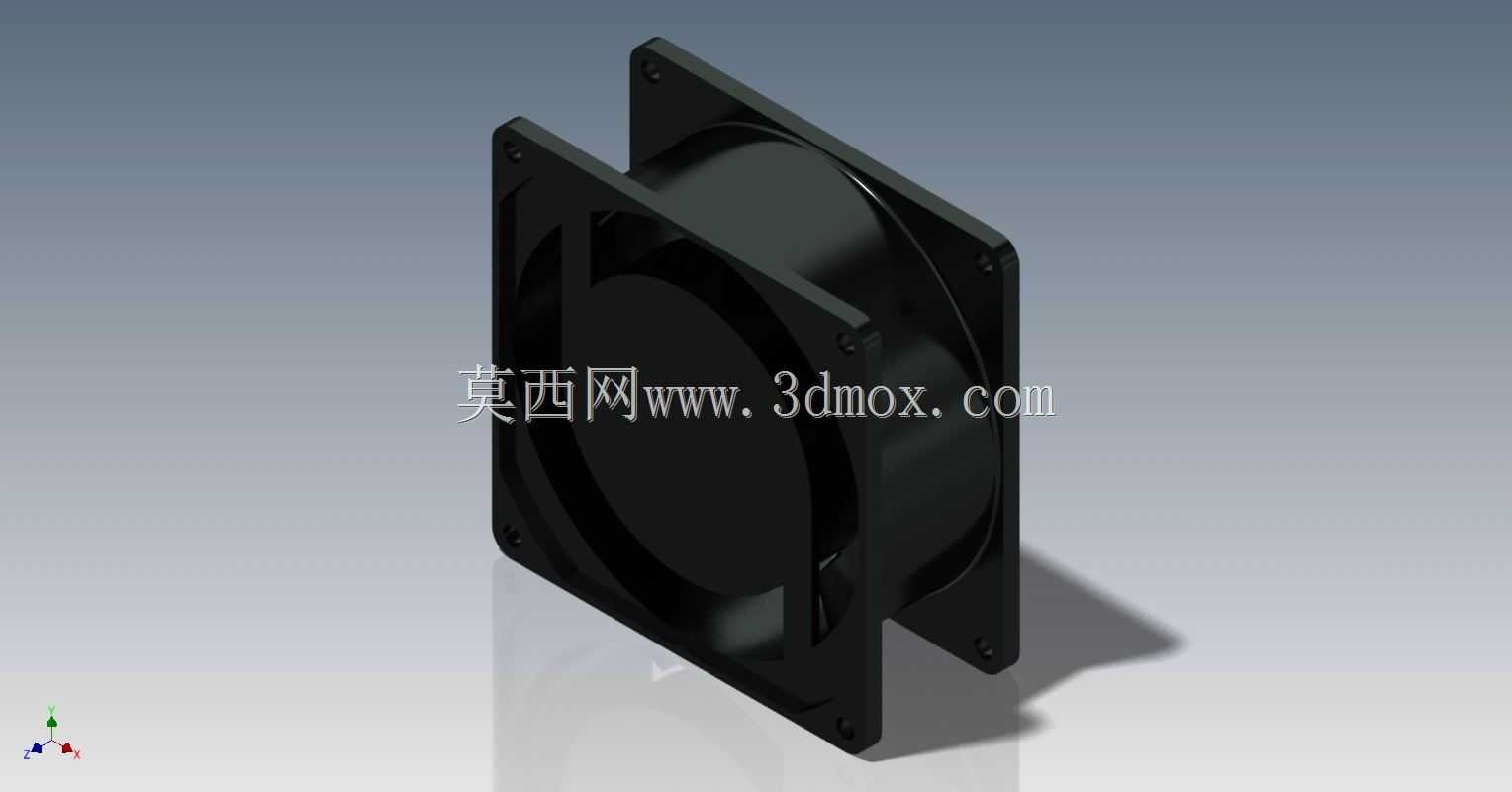

　　从结构设计思路来看，这款产品采用了行业通用的方形法兰外框加内置风鼓的一体化结构，外框四个角预留了标准的沉头安装孔，安装时可以直接从正面穿入螺丝固定在设备的面板或者风道隔板上，沉头孔的设计能保证螺丝安装完成后端面不突出外框平面，避免和周边部件产生干涉。外框中间的圆形风鼓用来容纳叶轮与驱动电机，风鼓和外框之间通过多根均匀分布的静叶连接，这些静叶一方面起到结构支撑的作用，固定内部电机的安装位置，保证电机运行时的同轴度，减少长期运行后的振动偏移，另一方面可以对叶轮甩出的旋转气流进行整流，减少气流的湍流损耗，提升出口气流的方向性，降低运行时的气动噪音。

　　叶轮采用了前倾式的轴流叶片设计，叶片的曲面弧度经过匹配转速的优化，在常规工频转速下就能获得足够的静压与风量，叶片和外框风鼓之间预留了均匀的微小间隙，既避免叶轮转动时和风鼓内壁产生刮擦，又能尽可能减少间隙处的气流回流损失，提升风机的运行效率。外框的厚度尺寸经过标准化设计，适配市面上绝大多数机柜的通风口安装深度，不需要额外调整设备的钣金结构就能直接替换同规格的老旧产品，对于设备运维来说也能减少备件的储备种类。

　　做三维建模的时候，这类部件需要重点关注安装边界的尺寸精度，尤其是四个安装孔的孔距、沉头孔的深度与孔径、外框的外形长宽尺寸、风鼓的突出高度，这些尺寸直接决定了部件能不能顺利装入预留的安装位，会不会和设备内部的电容、接线端子、结构筋位产生干涉。另外建模时需要还原叶轮和外框之间的装配间隙，在做整机的运动仿真或者干涉检查时，才能准确模拟风机运行时的空间占用，避免实际装配后出现叶轮擦碰的问题。

　　在实际选型搭配时，这类冷却器的安装方向可以根据风道的设计需求调整，既可以做吸风式安装，把设备内部的热空气抽出到外部环境，也可以做吹风式安装，把外部的常温空气压入设备内部带走热量，设计时只需要调整风机的接线相序就能改变叶轮的转向，适配不同的风道流向需求。外框的边角做了小圆弧过渡处理，既避免钣金加工时的锐边割伤装配人员，也能减少安装时和周边钣金件的磕碰掉漆问题。整体结构没有多余的复杂零件，所有的安装定位都集成在外框结构上，装配时只需要把预装了叶轮的电机组件卡入风鼓的定位槽，通过静叶上的固定螺丝锁紧即可完成整机组装，生产装配的工序非常简单，适合批量标准化生产，也能有效控制部件的制造成本，这也是这类结构的冷却风机能在工业散热领域得到广泛应用的核心原因。
