桂格燕麦片金属包装罐写实三维建模

　　做快消品包装结构设计的同行应该都清楚，金属卷封罐的三维建模从来不是简单拉个圆柱贴个图就完事，尤其是终端陈列用的写实级模型，要兼顾结构还原、渲染质感和后续结构验证的多重需求。这次做的这款桂格燕麦片包装罐，首先要明确它的核心应用场景：快消品终端陈列的视觉方案验证、电商详情页的产品渲染素材、包装结构打样前的干涉检查，还有自动化灌装生产线的工位适配模拟，这些场景都要求模型不能只做外观表皮，得把实际生产里的结构细节都还原到位。

　　先从实际用途倒推设计思路，市面上常见的燕麦片金属罐，大多采用三片式马口铁结构，区别于两片式冲拔罐，三片罐的罐身、罐盖、罐底是分别成型后卷封结合的，这一点在建模的时候就要把卷封边的结构做出来，不能做成光滑的一体圆柱。很多新手做这类包装罐容易忽略卷封边的尺寸，实际生产里，这类直径75mm左右的食品罐，上下卷封边的宽度一般在3.2mm到3.5mm之间，卷封后的边缘圆角半径控制在1.2mm左右，这个尺寸不是随便定的，既要保证卷封后的密封性能，避免灌装后出现漏粉、受潮的问题，也要适配自动化灌装线的封罐滚轮轨迹，尺寸偏差超过0.3mm就可能在高速封罐的时候出现卷边不良、刮伤罐身印刷层的问题。

　　建模的时候首先要确定整体的安装边界，也就是罐体的最大外形尺寸，这款常规装的燕麦罐，罐身主体高度是115mm，算上上下卷封边的突出量，总高度控制在122mm，罐身的圆柱度公差在实际生产里要控制在0.5mm以内，不然在贴标工位会出现标签起皱、定位偏移的问题。很多人做外观模型的时候会把罐身做成绝对正圆柱，但实际生产出来的马口铁罐，因为板材冲压和卷封的应力，罐身中部会有非常微小的外凸量，大概在0.2mm左右，这个细节加上之后，渲染出来的质感会真实很多，不会像塑料做的假罐子。

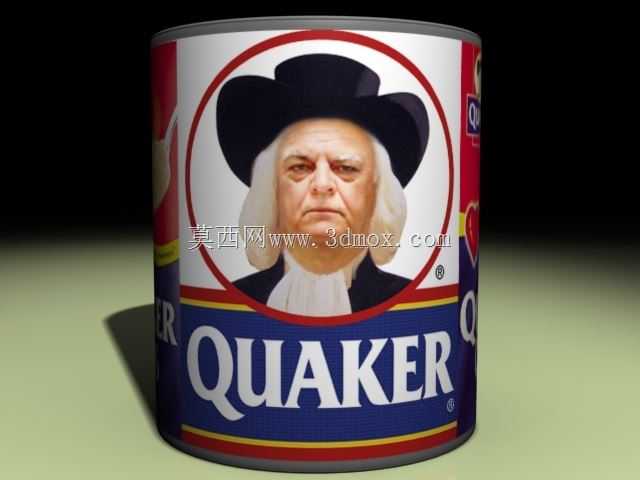

　　然后是表面印刷区域的结构处理，罐身的标签是直接印刷在马口铁表面再覆膜的，不是后期粘贴的纸标，所以建模的时候要把印刷区域的分色边界做出来，正面的品牌标识区域，红色圆环的位置、人物头像的印刷范围、下方蓝色品牌条带的高度，都要和实际产品对齐，蓝色条带的位置距离罐底卷封边的上沿是22mm，高度是38mm，这个尺寸是经过多代产品迭代定下来的，刚好是终端货架上，产品堆叠或者前排陈列时，消费者视线最容易捕捉到的区域。罐身侧面的营养成分表、生产日期喷码区域，也要预留出对应的平面位置，虽然做外观渲染的时候不一定会把小字都做出来，但结构上要预留出喷码工位的定位基准，也就是罐身侧面的定位凹点，这个凹点直径1.5mm，深度0.2mm，距离上卷封边下沿8mm，是自动化生产线识别罐身方向、对准喷码和贴标位置的关键结构，很多外观模型都会漏掉这个细节，导致后续做生产线模拟的时候找不到定位基准。

　　再说说罐盖的结构，这类食品罐的罐盖是易撕盖加防尘外盖的组合结构？不对，桂格的常规燕麦罐是采用的卷封密封盖，打开之后是塑料的密封内盖？哦不对，不对，这款经典款的是全金属卷封，罐盖冲压有环形的加强筋，加强筋的宽度是4mm，深度1.5mm，作用是增加罐盖的结构强度，避免堆码的时候罐盖受压凹陷，堆码测试的时候，这类罐子要承受8个满罐重量的静压，也就是大概4kg的压力，没有加强筋的话，罐盖很容易出现永久性变形，影响密封性能。罐盖的拉环位置，建模的时候要还原拉环的铆接结构，铆接点的直径是3mm，拉环的开启方向对应的刻线深度是板材厚度的三分之二，也就是0.08mm左右，这个深度既要保证消费者能顺利拉开，又要保证运输过程中不会因为震动、挤压出现开裂漏粉的问题。

　　材质方面的建模思路也要结合实际生产，马口铁的基材厚度是0.2mm，表面的印刷层是先印白墨打底，再印彩色图案，最后覆一层0.01mm的亮光膜，所以渲染的时候，罐身的反射率不能做的像镜面一样高，要带一点轻微的漫反射，亮光膜的反光是比较柔和的高光，不是镀铬那种锐利的反射。卷封边的位置因为是两层板材卷压在一起，表面的印刷层会有轻微的拉伸变形，所以那个位置的贴图要做轻微的模糊和拉伸处理，才能更贴近真实产品的质感。

　　从结构验证的角度来说，这个模型建好之后，可以直接导入到灌装生产线的工位模型里做干涉检查，比如灌装机的下料头伸入罐内的深度，要距离罐底30mm，避免下料的时候燕麦粉飞溅到罐口的卷封位置，影响封罐的密封效果；封罐滚轮的轨迹要和卷封边的外形完全匹配，滚轮的压合角度是15度，压合的时候的进给量是1.2mm，这些参数都可以通过三维模型直接做运动仿真验证，不用等到开模打样之后再发现问题，能省下不少试错成本。另外在做电商渲染的时候，这个模型的结构精度足够支持近景特写，哪怕是拍罐口卷封边的细节、罐身印刷的质感，都不会出现穿模或者结构失真的问题，比那种只做个圆柱贴个图的低模实用性强太多。

　　还有一个容易被忽略的细节，就是罐底的结构，罐底不是平的，是冲压有一圈内凹的支撑环，支撑环的宽度是5mm，内凹深度是2mm，这个结构的作用有两个，一个是堆码的时候，上层罐子的罐底支撑环刚好卡在下层罐子的罐盖加强筋里，避免堆码的时候出现滑罐倒塌的问题；另一个是在灌装输送线上，罐底的支撑环和输送链板接触，减少接触面积，降低输送过程中的摩擦力，避免罐底被链板刮花，影响外观。支撑环内部的罐底平面，会冲压有非常浅的品牌标识和生产批次的模压痕，这个痕迹的深度是0.1mm，不会影响罐底的平整度，又能起到防伪和批次识别的作用，建模的时候把这个细节加上，模型的真实度会提升一个档次。

　　做这类包装容器的三维模型，核心不是把外观做的像就行，而是要理解每个结构背后的生产逻辑和使用需求，不管是用来做视觉渲染还是结构验证，都要能对应到实际生产的参数要求，不然建出来的模型就是个中看不中用的花架子，没法给后续的设计、生产环节提供支撑。就拿这个罐子的罐身直径来说，75mm的直径不是随便定的，刚好适配市面上标准的罐装食品灌装线的抱罐夹具，夹具的夹持范围是70mm到80mm，不用专门更换夹具就能上生产线，这也是包装结构设计里的通用化要求，这些细节在建模的时候都要考虑到，才能做出符合工程实际需求的模型，而不是单纯的视觉作品。
