多规格轮孔加工定位车轮装置

　　在汽车轮辋、工程机械行走轮、小型设备脚轮安装基座的批量加工场景中，轮组安装孔的孔位同轴度、孔距公差直接决定后续车轮装配后的动平衡表现，传统划线钻孔的方式不仅效率低下，还容易因人工划线误差导致孔位偏移，造成装配时螺栓强行锁附产生内应力，长期运行后出现螺栓断裂、轮组偏磨的问题。这款轮孔加工用的定位装置，正是针对这类轮类零件的钻孔工序设计的配套工装，核心作用是在钻孔作业时为待加工轮坯提供稳定的定位基准，同时匹配不同孔距规格的轮孔加工需求，无需反复更换工装就能覆盖4x100、5x112这两类市面最常见的乘用车轮组安装孔距参数，适配从普通家用轿车钢制轮辋到小型电动代步车轮毂的钻孔加工需求。

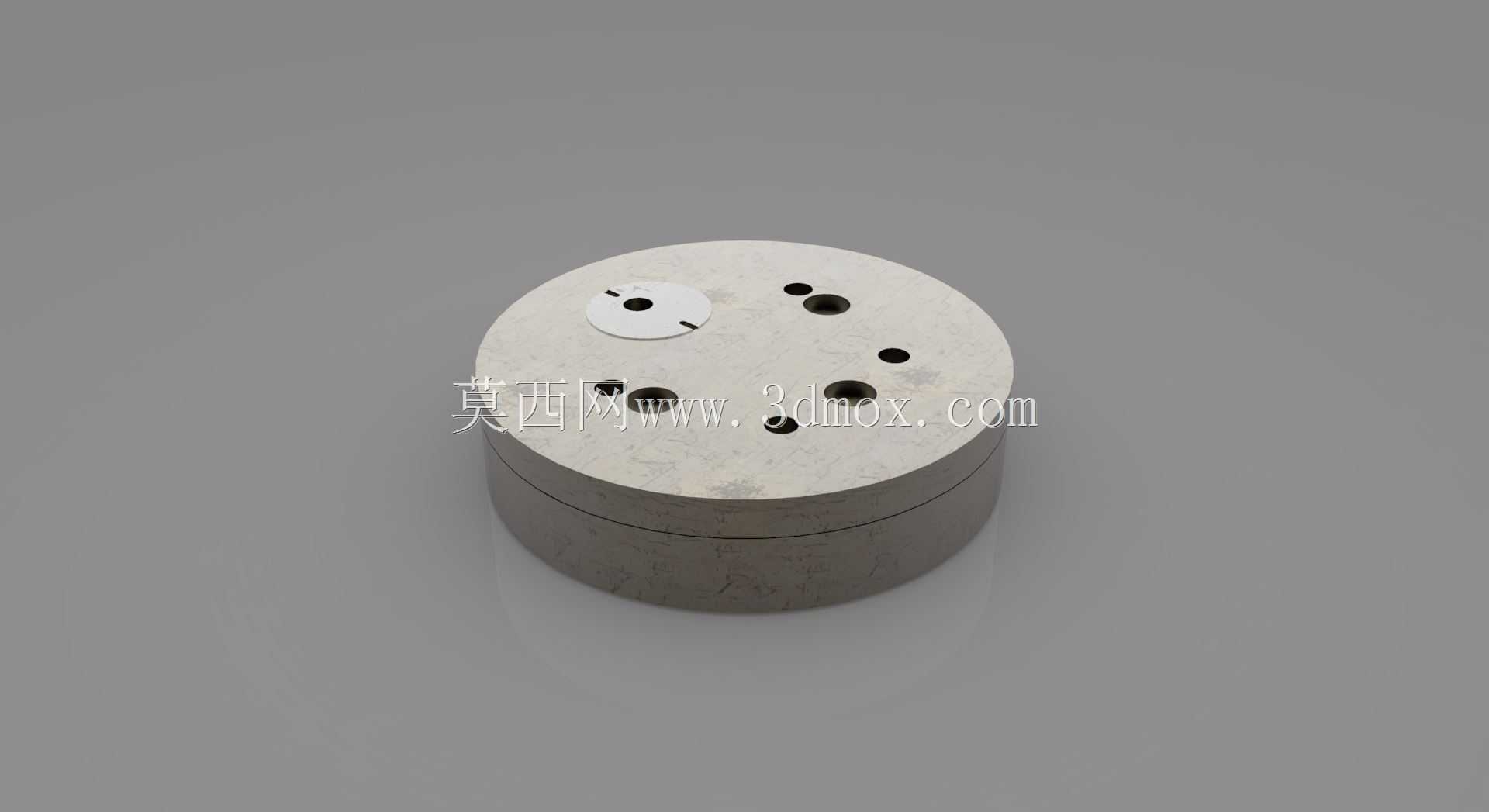

　　从结构设计逻辑来看，装置采用上下叠合的圆盘式基体结构，下盘作为固定基座直接安装在钻床工作台的T型槽上，通过基座上预留的沉头安装孔实现与工作台的刚性锁附，避免钻孔过程中工装移位影响加工精度；上盘作为定位工作面，按照不同孔距的参数要求预先加工了对应的导向孔位，每个导向孔都镶嵌了淬火处理的钻套，钻套内孔与常用的车轮安装孔钻头直径精准匹配，既可以在钻头进给时起到导向作用，防止钻头跑偏，也能避免钻头反复切削工装基体造成磨损，延长工装的整体使用寿命。上盘中心位置设置了可更换的定位芯轴，能够根据待加工轮坯的中心孔直径更换对应尺寸的芯轴，保证轮坯装夹后中心与工装回转中心完全重合，从根源上消除孔位的周向位置误差。

　　实际使用过程中，操作人员只需要根据待加工轮坯的孔距规格，转动上盘到对应孔位的档位，通过盘面上的定位销完成上下盘的位置锁定，再将轮坯套入中心定位芯轴，通过快换压脚将轮坯压紧在工装工作面上，就可以直接顺着钻套的导向完成各个安装孔的钻孔作业，全程不需要反复测量划线，单批次轮坯的钻孔加工效率能提升60%以上，同时孔位的位置公差可以控制在0.1mm以内，完全满足车轮装配的精度要求。考虑到钻孔过程中会产生大量铁屑，工装的上下盘结合面处设计了倾斜的排屑斜面，钻削产生的铁屑会顺着斜面从工装边缘的排屑槽排出，不会积存在盘体接缝处影响上下盘的转动精度，日常清理只需要用压缩空气吹扫即可，维护难度极低。

　　关于安装边界的参数匹配，这款工装的整体外径控制在220mm，能够覆盖最大18英寸轮辋的中心定位需求，基座厚度为45mm，安装后工作面距离钻床工作台的高度为45mm，搭配不同高度的垫块可以适配不同夹持行程的钻床夹头，不需要额外调整钻床的主轴行程参数就能直接使用。工装的总重量控制在12kg左右，单人即可完成搬运和装夹，既适合固定在批量生产的流水线钻床上长期使用，也可以在维修车间的小型台钻上临时装夹使用，适配不同规模的加工场景。针对部分特殊孔距的定制轮坯加工需求，上盘的导向钻套采用可拆卸结构，只需要更换对应位置的钻套、调整定位销的锁定位置，就可以快速适配其他非标准孔距的轮孔加工，不需要重新制作整套工装，进一步降低了多品种小批量轮类零件的加工成本。

　　在功能细节的设计上，工装的工作面做了硬质氧化处理，表面硬度达到HV400以上，能够避免轮坯装夹时刮伤工装表面，同时防止切削液长期侵蚀造成盘面锈蚀；各个转动配合面都加注了长效润滑脂，转动阻尼均匀，档位切换时没有明显的卡顿感，定位销采用弹簧顶紧结构，切换档位时只需要拉起定位销转动上盘，到对应孔位时定位销会自动弹入定位孔完成锁定，操作过程单手即可完成，不需要额外辅助工具。不同于市面上单一孔距的钻孔工装，这款装置把两种常用孔距集成在同一套工装上，减少了车间工装的存放数量，也避免了加工不同孔距轮坯时反复拆装更换工装的辅助时间，对于同时生产多种规格轮组的加工车间来说，能够有效压缩工序准备时间，提升设备的实际稼动率。
