多槽带轮与配套安装法兰座结构设计

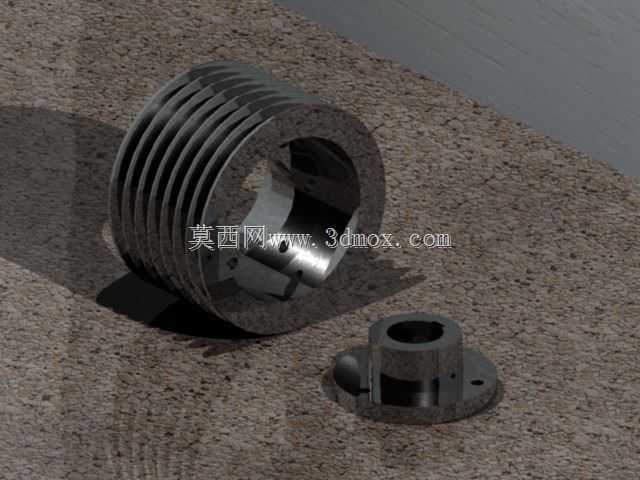

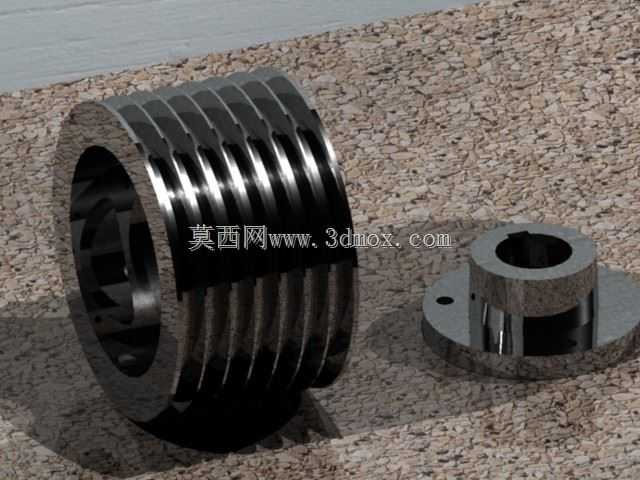

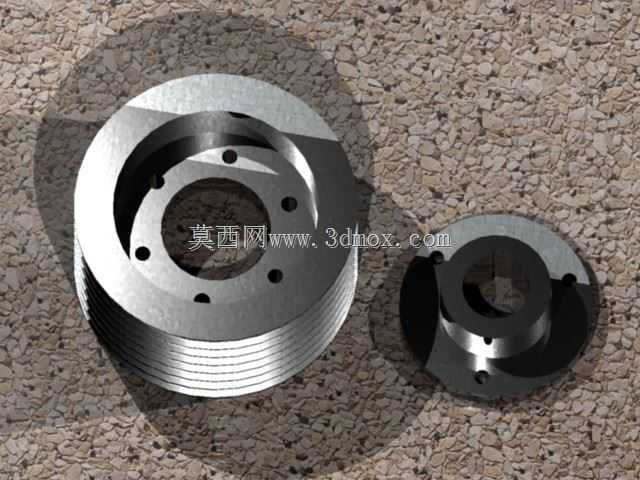

　　这类多槽轮体结构常被用在中小载荷的同步传动、绳索导向场景中，不管是轻工设备的排线导向、小型输送线的皮带传动，还是检测仪器内部的传动换向，都能见到类似结构的应用。轮体本身采用多道环形槽设计，每道槽的轮廓都做了适配对应传动介质的圆弧过渡，既可以适配圆截面的传动绳索，也能兼容窄V型同步带的传动需求，槽与槽之间的凸起筋条做了等距排布，保证多组传动介质运行时不会出现相互干涉、跳槽的问题。轮体中心是阶梯式通孔设计，大直径段用来容纳配套的轴承或者轴套，小直径段做了键槽结构，能够和传动轴实现周向固定，避免传动过程中轮体和轴之间出现相对滑动，传递扭矩的时候受力更均匀。和轮体配套的法兰安装座，采用圆盘式基座加中心凸台的结构，

　　圆盘上均匀分布了多个安装沉孔，能够直接通过螺栓固定在设备的安装面板或者机架立面上，中心凸台的内孔和轮体的安装轴做了间隙配合，凸台侧面还预留了紧定螺钉孔，安装完成后可以拧入紧定螺钉锁定轴的轴向位置，防止传动过程中轴出现窜动。从设计思路上看，轮体的壁厚做了均匀化处理，所有转角位置都留了铸造或者机加工的工艺圆角，既避免了热处理或者受力时出现应力集中，也能减少加工过程中的刀具损耗，轮体外缘的槽面粗糙度要求控制在合理范围，既不会因为过于粗糙加速传动介质的磨损，也不会因为表面过于光滑导致传动打滑。安装边界上，轮体的轴向总宽度和法兰座的凸台高度做了匹配设计，装配后轮体的端面和法兰座端面之间会预留合适的间隙，保证轮体转动时不会和安装基座发生摩擦，

　　法兰盘的安装孔中心距按照通用的安装面板开孔标准设计，不需要额外做定制化的开孔改造就能直接适配常规的设备安装位。实际使用中，这类结构不需要额外做复杂的维护，只需要定期在轮槽和配合轴面添加润滑脂，就能保证长时间运行的稳定性，多槽的设计也让它可以同时带动多组传动副，在空间有限的设备内部，能够减少单独设置多个单槽轮的空间占用，让整体传动结构更紧凑。轮体的中心孔和键槽尺寸按照常规的标准轴径设计，替换备件的时候不需要重新测绘轴的尺寸，直接选用对应规格的标准件就能完成更换，法兰座的沉孔设计也能让安装螺栓的头部完全沉入孔内，不会突出基座表面，避免和周边的其他零部件发生运动干涉。在受力层面，轮体的辐板部分做了适当的加厚处理，能够承受传动过程中产生的径向载荷，即使出现短时的过载，也不会出现辐板断裂或者轮体变形的问题，法兰座的圆盘部分和中心凸台的衔接位置做了加强过渡，能够承受轴传递过来的径向力，不会因为长期受力出现基座开裂的问题。
