高精度直齿锥齿轮传动组件三维设计

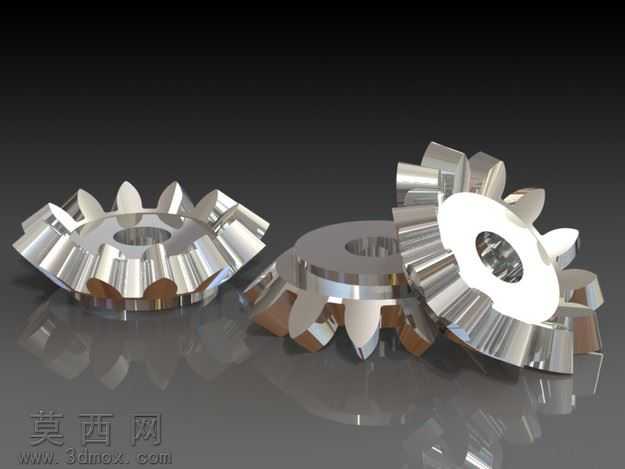

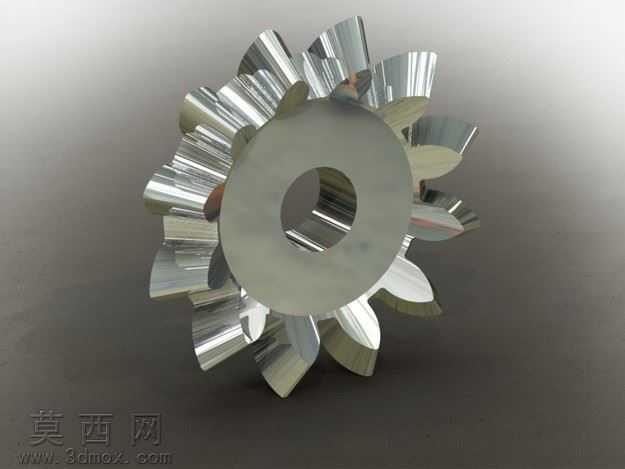

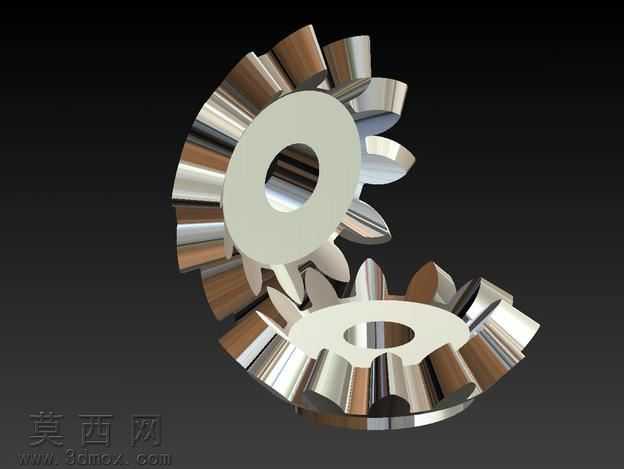

本套锥齿轮传动组件采用三维参数化建模方式完成全流程设计，建模过程中严格遵循直齿锥齿轮的啮合原理与机械加工工艺要求，对齿廓曲面、背锥结构、轮毂安装位、中心定位孔等核心结构进行了精准还原。建模阶段先通过齿形参数公式计算得出分度圆锥角、齿顶高系数、顶隙系数等关键参数，绘制出单齿的渐开线齿廓草图后通过阵列特征完成整圈轮齿的构建，再对齿顶、齿根位置做符合工程实际的圆角过渡处理，避免应力集中问题，同时保证轮齿啮合时的顺滑度。渲染环节采用抛光金属材质模拟实际合金钢齿轮的表面质感，对金属表面的高光反射、环境倒影做了精细化调试，搭配深灰色哑光展示背景，清晰呈现出轮齿的立体结构与金属加工后的光洁质感，三个不同规格的锥齿轮按照实际传动啮合角度摆放，直观展示出该类齿轮用于相交轴间动力传递的应用特性。结构设计上，三款锥齿轮分别适配不同的传动比需求，轮毂位置的通孔与键槽结构均按照标准机械设计规范绘制，可直接用于后续的装配干涉检查、运动仿真验证，也可作为机械设计教学、传动方案选型的参考素材。设计过程中充分考虑了锥齿轮的实际加工可行性，所有结构特征均符合铣齿加工的工艺要求，没有出现无法加工的倒扣或极端薄壁结构，轮齿的厚度、轮毂的支撑强度均满足常规工况下的传动载荷要求，能够帮助设计人员快速理解锥齿轮的空间啮合结构，缩短同类传动部件的设计周期。
