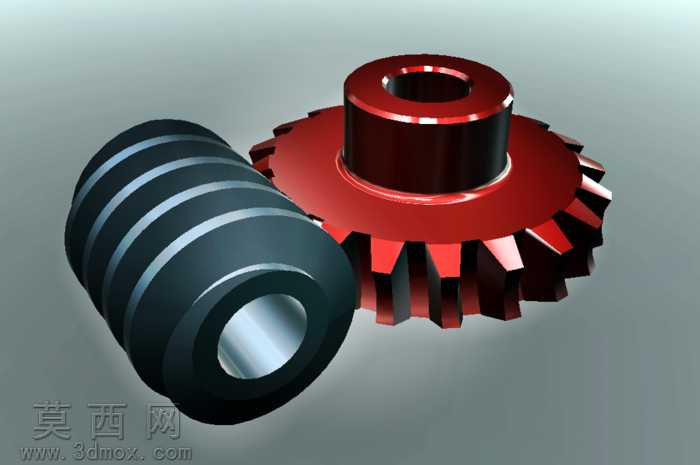

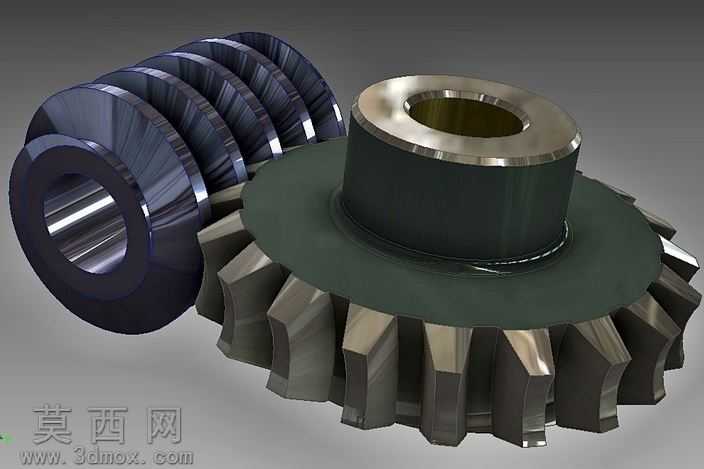

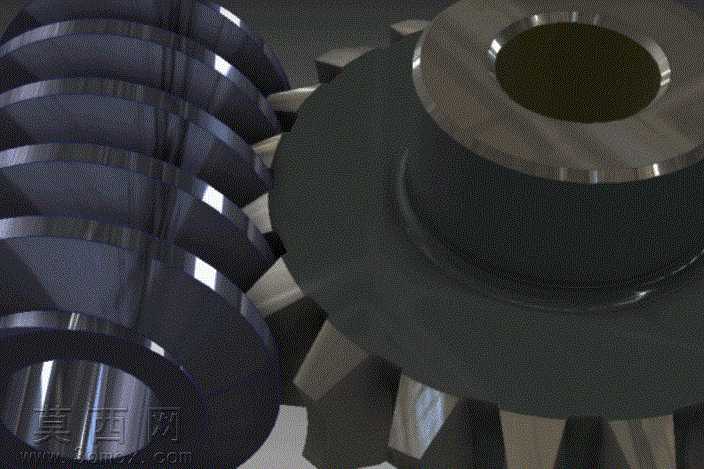

本作品为蜗轮蜗杆啮合传动结构的三维设计成果,建模过程严格遵循机械设计标准中蜗轮蜗杆的传动参数规范,还原了交错轴间大传动比动力传递的核心结构特征。建模阶段首先完成参数化基准搭建,依据20:1的传动比设定,精准计算蜗轮的齿距、齿厚、齿廓曲率半径以及蜗杆的导程角、头数等核心参数,确保二者啮合时的齿面接触精度符合传动要求,避免出现干涉、卡滞等传动失效问题。模型完整还原了蜗轮的轮齿结构、中心安装轴孔、轮毂定位凸台等细节,同时配套呈现了与之啮合的蜗杆齿形结构,清晰展示出蜗轮蜗杆空间交错啮合的装配关系。材质与渲染环节,为模型赋予了接近工业合金结构钢的金属材质,调整材质的粗糙度、金属度参数还原机械加工后的金属表面质感,通过光影渲染突出轮齿啮合面的接触形态、轮毂的机加工倒角细节,让模型的视觉呈现贴近真实工业传动零件的实物状态。结构设计上,蜗轮的轮齿采用圆弧状齿廓设计,适配蜗杆的螺旋齿面,可实现平稳的交错轴动力传递,具备传动比大、运行噪音低、反向自锁性强的典型传动优势,中心轴孔预留了标准轴类零件的安装配合尺寸,轮毂的凸台结构可实现装配时的轴向定位,满足实际机械装配的结构需求。整个建模过程从传动原理出发,兼顾结构合理性与细节还原度,既清晰展现了蜗轮蜗杆的啮合传动逻辑,也完整呈现了零件的加工特征与装配属性,可用于机械传动结构的教学演示、传动方案的设计验证,也能为相关减速传动装置的设计提供直观的结构参考。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 5.27 MB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2013,效果图,STEP/IGES,其它,
- 软件分类 齿轮
