Motorcraft2100-D化油器气喇叭结构设计

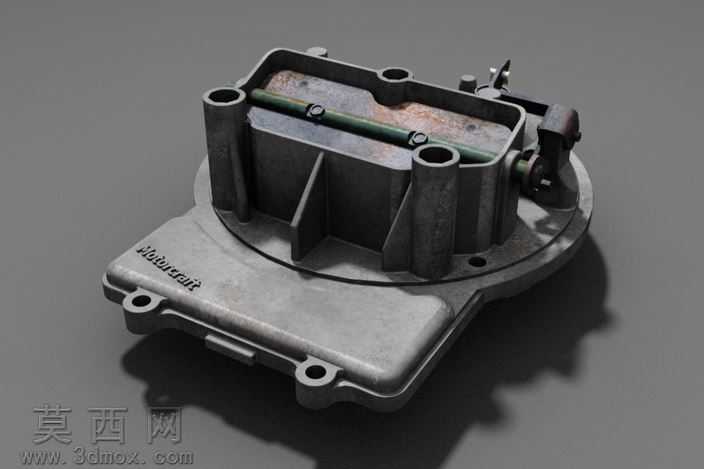

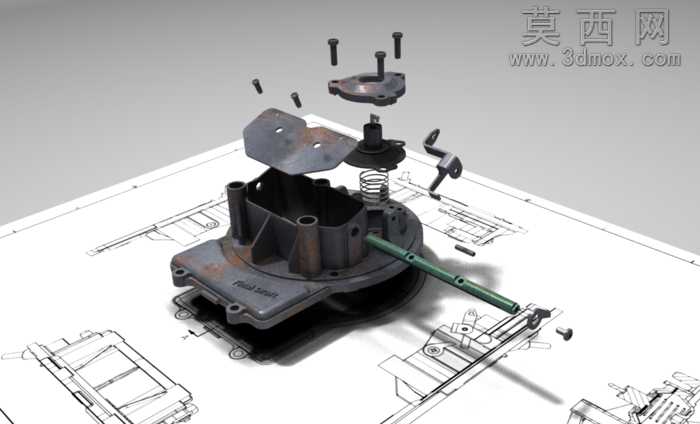

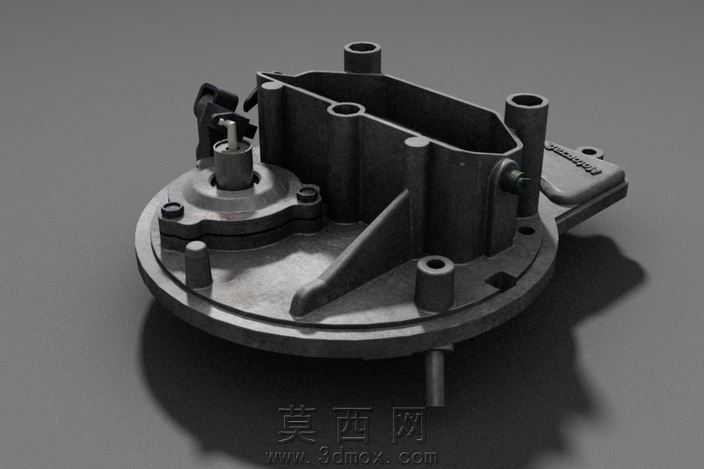

本作品针对Motorcraft2100-D化油器配套气喇叭完成全参数化三维建模，建模过程严格遵循原厂零部件测绘尺寸，对化油器本体、气喇叭通路、上盖密封结构、复位弹簧、固定螺栓、操纵摇臂、贯穿气路杆等所有组成零件进行1:1比例还原，未做任何结构简化处理。建模阶段优先梳理各零件间的装配约束关系，先完成化油器基座的主体特征搭建，通过拉伸、切除、拔模、圆角等基础特征构建基座的腔体结构、安装孔位、密封贴合面，再逐一完成气喇叭的气路通道零件，保证气路杆与基座安装孔的同轴度公差符合实际装配要求，对弹簧类零件采用螺旋扫描特征完成真实螺距、线径的还原，对螺栓类标准件按照对应规格完成六角头、螺纹段的细节建模，对操纵摇臂的铰接孔、联动卡位结构做了精准复刻，确保所有零件可完成无干涉虚拟装配。材质与渲染阶段，针对不同零件的实际材质做了区分设置：化油器基座与上盖采用铸铝材质，添加了使用痕迹的做旧质感，还原金属表面的氧化层、轻微油污附着与使用磨损痕迹；固定螺栓采用发黑碳钢材质，还原紧固件的哑光金属质感；气路杆采用表面氧化处理的钢材，呈现深绿的氧化膜质感；复位弹簧采用弹簧钢材质，还原金属亮面与细微的表面纹理；密封垫片采用耐油橡胶材质，呈现哑光深黑的橡胶质感。渲染场景采用工程图纸作为背景，搭配爆炸视图的展示形式，将所有零件沿装配轴向拆分排布，清晰呈现各零件间的装配顺序与配合关系，灯光采用柔和的工作室漫射光源，搭配局部补光突出零件的结构棱角与材质细节，阴影做了柔化处理避免遮挡结构细节。设计过程中重点还原了气喇叭与化油器本体的气路连通结构，明确了气喇叭通路在化油器腔体上的开孔位置、连接方式，以及操纵摇臂对气路通断的控制逻辑，所有配合面的尺寸公差均按照实际机械装配要求设置，既保证了模型的视觉还原度，也完整呈现了该部件的内部结构与工作原理，可用于化油器结构教学、配件改装参考、动力系统原理演示等场景。
