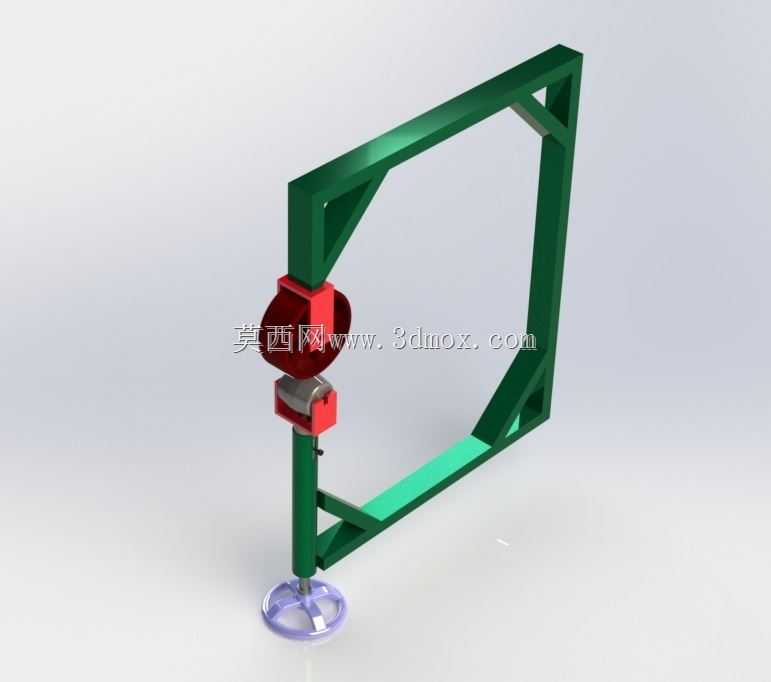

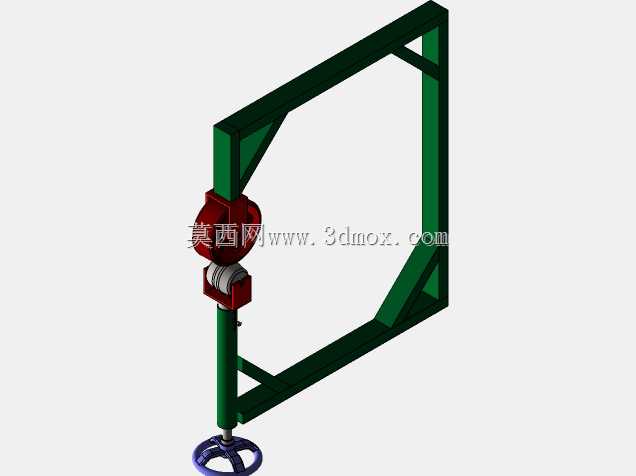

英制轮式支撑调节机构三维结构

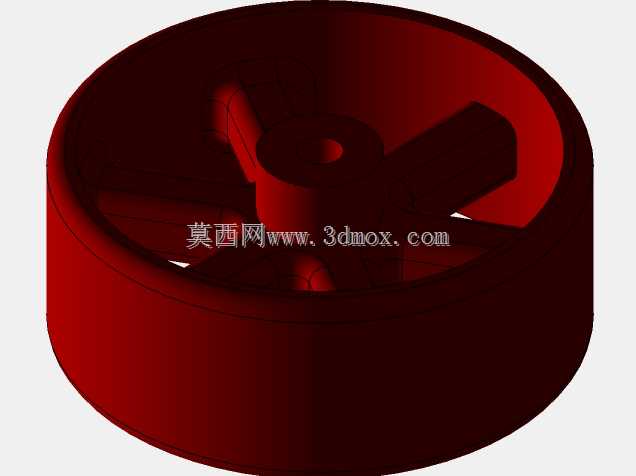

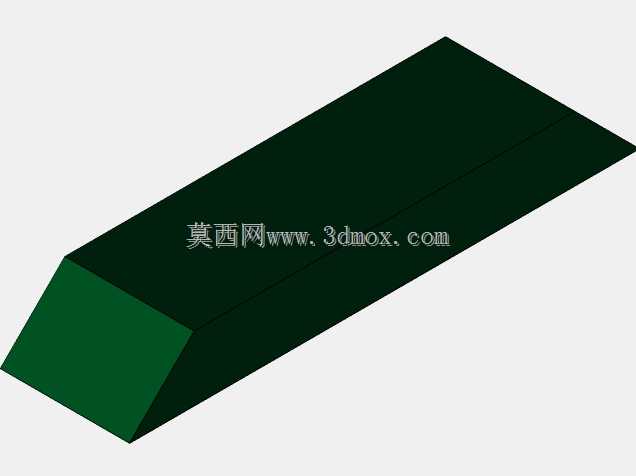

　　该轮式支撑调节机构主要应用于需要小范围位置调整、同时需保证静置稳定性的轻型工装架、检测台架以及小型实验设备的底部支撑场景，在车间现场的临时工位搭建、实验室测试台位布设中，这类结构可以同时兼顾移动便利性与就位后的固定支撑需求，避免传统脚轮移动后易偏移、固定支脚无法快速移位的痛点。从结构功能来看，红色的轮组安装座承担了核心的轮体承载与高度调节衔接作用，轮体本身采用硬质耐磨材质，适配车间环氧地坪、水磨石地面等常见工业地面，滚动阻力小且不会在地面留下明显压痕；绿色的框架主体采用矩形截面型材拼焊而成，斜向加强筋的布置完全贴合受力路径，当机构承受竖向载荷时，斜筋可以将轮组传递来的竖向力分散到框架的上下横梁上，避免竖梁与横梁连接位置出现应力集中，

　　框架的型材壁厚选择经过受力校核，在满足额定承载要求的前提下尽可能控制整体重量，减少移动时的人力负担。底部的紫色支撑脚为螺纹调节结构，与竖梁内部的调节螺杆配合，当设备需要移动时，将支撑脚向上旋起，使轮体接触地面即可推行移位；当设备就位需要固定时，将支撑脚向下旋出，直至轮体完全离开地面，支撑脚的底盘直径经过优化，接触面积足够分散竖向载荷，即使在略有不平整的地面上，也可以通过调节螺杆的旋入深度来调整框架的水平度，保证上方搭载的设备或工装处于水平工作状态。设计过程中，轮组安装座与竖梁的连接采用了嵌装定位结构，安装座的卡槽与竖梁上的定位凸台配合，保证轮体的滚动方向与框架的侧边平行，避免推行时出现走偏的情况；

　　框架的焊接位置全部做了焊后去应力处理，防止长期使用后框架出现焊接变形导致轮组卡滞、支撑脚调节不顺的问题。安装边界方面，该机构的整体外轮廓尺寸适配常见的小型台架底部安装空间，框架顶部的连接端面预留了标准安装孔位，可以直接通过螺栓与上方台架的底部框架连接，不需要额外加工转接板；轮组的突出量控制在框架侧边的投影范围内，避免多个台架并排摆放时轮组互相干涉；支撑脚的调节行程覆盖了常见的地面高度差范围，即使地面存在5毫米以内的局部不平，也不需要额外垫塞垫片即可完成调平。在实际使用场景中，这类结构常被用于实验室的小型传感器测试台、车间的临时工件存放架、可移动的质检工位台，相比传统的固定支脚结构，它不需要借助叉车或者撬棍就可以完成位置调整，

　　相比普通的万向脚轮结构，它在就位后可以通过支撑脚实现完全固定，不会因为人员碰撞或者设备运行的轻微振动出现位置偏移，同时支撑脚的调平功能可以保证上方搭载的精密检测设备不受地面倾斜的影响，保证检测数据的准确性。结构细节上，轮组的转轴位置预留了润滑注油孔，长期使用后可以定期加注润滑脂，减少转轴磨损，延长轮组使用寿命；框架表面做了喷塑处理，防锈能力强，适合车间多油污、多粉尘的使用环境；调节螺杆采用梯形螺纹，自锁性能好，承重状态下不会出现自行旋退的问题，保证支撑的可靠性。
