工业产线工位布局规划三维方案

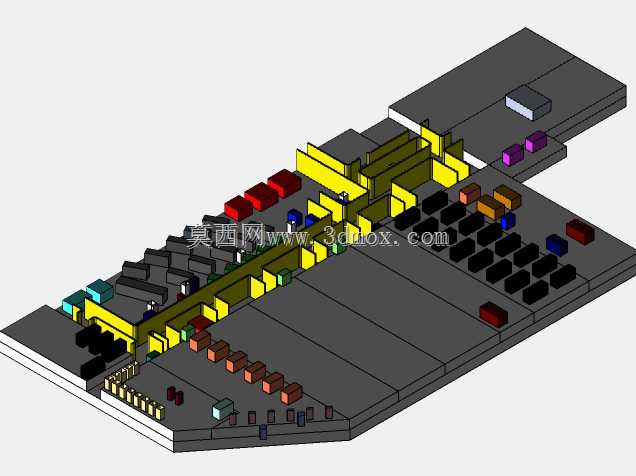

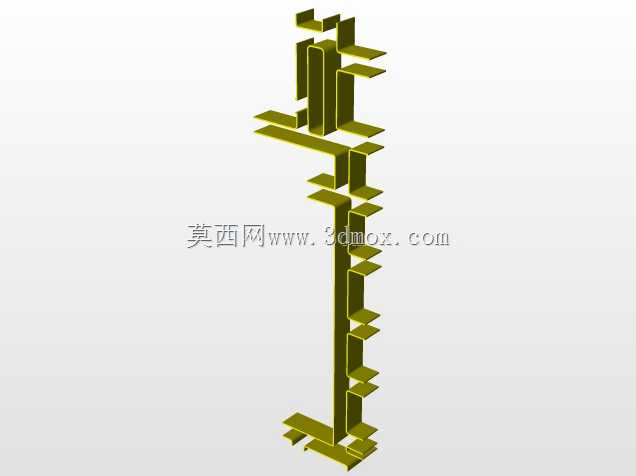

　　这套三维布局方案针对离散制造类车间的生产单元排布做了完整的空间落位，从实际投产的角度出发，把作业工位、物料暂存区、主副物流通道、功能隔间的边界全部做了实体化建模，没有做概念化的色块示意，所有单元的尺寸都按照实际生产所需的操作空间预留。做这类布局建模的时候，最先要卡的是主通道的通行宽度，要满足场内周转叉车的双向通行需求，同时还要考虑物料周转车临时停靠避让的余量，不能只算设备本身的占地，操作位的人员站立空间、物料箱的临时摆放区域都要在建模阶段就留足，不然实际投用后很容易出现通道堵塞、作业人员操作空间不足的问题。模型里不同颜色的块体对应不同功能的作业单元，黄色的长条形区域是主装配作业线，两侧排布的不同色块分别对应来料检验工位、

　　部件预装工位、成品暂存位以及不合格品隔离区，黑色块体是重型加工设备的摆放位，这类设备的安装边界要额外预留设备检修的开盖空间，还有设备动力管线的走线区域，不能把设备贴边放死，不然后期维护根本没有操作空间。在排布作业单元的时候，是按照生产工艺流程的流向来顺向排布的，从来料端到成品出库端没有出现交叉回流的路径，这样能最大限度减少物料搬运的无效路程，不同工位之间的间距按照单件流的生产节拍做了调整，节拍长的工位预留的物料暂存位更多，避免上道工序的工件堆积堵塞通道。模型里的边角区域做了斜切处理，对应车间建筑的结构立柱和墙体转角，这类建筑结构的边界在布局建模里很容易被忽略，如果不提前把建筑结构的占位做进模型里，

　　后期设备进场很容易出现设备和立柱干涉、通道宽度被结构柱压缩的问题。另外物料暂存区的位置全部设置在对应工位的侧方，和主通道直接连通，不会出现搬运物料需要穿越其他作业区的情况，不同功能区之间用虚拟的隔断做了区分，没有做实体隔墙，方便后期根据产能调整灵活变动工位排布。做这类布局三维模型的时候，所有的尺寸基准都以车间的地面建筑轴线为基准，每个作业单元的定位尺寸都标注了和轴线的相对距离，现场施工排布的时候可以直接按照轴线放线定位，不需要二次换算尺寸。还要考虑作业人员的安全通道距离，每个作业位到最近安全出口的路径都做了模拟，确保疏散距离符合安全规范，物流通道和人行通道做了隐性的区分，虽然没有做实体隔断，

　　但是通过工位排布的边界自然留出了人行的通行路径，避免人和物流的交叉带来的安全隐患。模型里的小型功能块对应现场的工具柜、检验台、消防器材放置位，这类辅助设施的占位虽然不大，但是如果前期布局不预留位置，后期现场随意摆放很容易占用通道或者作业空间，把这些辅助设施的位置提前在模型里落位，能让整个车间的排布更规整，也方便后期做现场5S管理的规划。重型设备的摆放位置还考虑了地面承重的分布，把重量大的设备排布在建筑承重梁对应的地面区域，避免后期设备安装后出现地面沉降的问题，同时设备的动力接口位置也和排布位置对应，减少管线的铺设长度，降低现场施工的成本。
